Technische Daten
• Spannweite: 1470mm
• Länge: 940mm
• Fluggewicht: ca. 1300g
• 2 x Brushlessmotor mit 30A-
Regler
Bitte lesen Sie diese Bedienungsanleitung vor Montage des Modells
aufmerksam durch!
Bewahren Sie die Bedienungsanleitung auf.
Dieses Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren
geeignet!

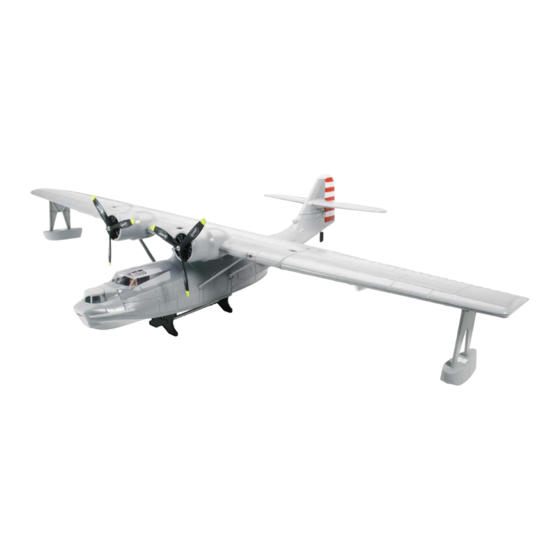

Dynam Catalina
Bedienungsanleitung
High Performance RC-Airplane
Artikelnr.:
AM-DY8944-PNP
AM-DY8944-RTF
Bay-Tec Modelltechnik
Am Bahndamm 6
86650 Wemding
Germany
WEEE ID DE 95775155
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dynam Catalina
Inhaltszusammenfassung für Dynam Catalina
- Seite 1 Dynam Catalina Bedienungsanleitung High Performance RC-Airplane Technische Daten Bay-Tec Modelltechnik Artikelnr.: • Spannweite: 1470mm AM-DY8944-PNP Am Bahndamm 6 • Länge: 940mm AM-DY8944-RTF 86650 Wemding • Fluggewicht: ca. 1300g Germany • 2 x Brushlessmotor mit 30A- WEEE ID DE 95775155 Regler...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Konformitätserklärung Produktbeschreibung Technische Daten Länderkennung Allgemeine Sicherheitshinweise Haftungsausschluss Betriebshinweise Besondere Hinweise zu Li-Po Akkus LiPo-Akkus/Garantie Wartung & Instandhaltung Der Sender Zusammenbau Steuerknüppelbewegungen und dazu passende Flugzeugmanöver Schwerpunkt- und Empfänger Empfohlene Leitwerkseinstellungen Einstellen des Brushless-ESCs Sticker Teileliste Konformitätserklärung... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Technische Daten Bei diesem Produkt handelt es sich um • RC-Flugzeug Dynam Catalina einen elektrisch betriebenen Modelljet. • Spannweite: 1470mm Ferngesteuerte Flugmodelle können bei • Länge: 1050mm unsachgemäßer Handhabung ernsthafte • Fluggewicht: 2200g Verletzungen und Beschädigungen verur- • Antrieb: Brushless Motor & 50A Regler sachen, für die Sie als Betreiber haftbar... -
Seite 4: Bedeutung Der Symbole
Bedeutung der Symbole Flugmodelle sind kein Spielzeug! Der Betrieb Klebstoff auftragen 0-14 eines Flugmodells ist grundsätzlich mit Risiken verbunden und somit für Kinder unter 14 Jahren Rechts & Links in gleicher Weise nicht geeignet! Flugmodelle können montieren ernsthafte Verletzungen und Sach- schäden verursachen! Zange Lesen Sie vor Inbetriebnah-... -
Seite 5: Haftungsausschluss
Betriebshinweise Kontrollieren Sie sämtliche Vor dem Starten Bauteile regelmäßig auf Verschleiss & Beschädigun- • Vor dem ersten Start sollten Sie sich gen! Tauschen Sie verschlissene mit allen zur Verfügung stehen Steu- oder beschädigte Teile umgehend erbefehlen und Funktionen vertraut aus! Auch nur leicht beschädigte machen! rotierende Teile (z.B.Rotorblätter &... - Seite 6 Sender Einschalten/Einschaltreihenfolge Fliegen Sie NICHT... 1. Gas-Hebel in Leerlaufstellung • ...wenn Sie den geringsten Zweifel am 2. Fernsteuerung einschalten einwandfreien, technischen Zustand 3. Flugakku anschließen Ihres Modells haben. • Lassen Sie immer den Sender ein- • ...bei Müdigkeit, Medikamenten- oder geschaltet, solange der Flukakku am Alkoholeinfluss oder sonstiger Beein- Modell angeschlossen ist!
-
Seite 7: Besondere Hinweise Zu Lipo-Akkus
Polarität besteht Brand- und Explosi- • Laden Sie Ihre LiPo-Akkus nicht unbe- onsgefahr! aufsichtigt. • Laden Sie den Akku nur in trockenen, • Schließen Sie LiPo-Akkus niemals geschlossenen Räumen. kurz. • Achten Sie beim Betrieb des Senders • Achten Sie auf die Unversehrtheit mit Akkus anstelle von Batterien auf der Zellenhülle! Beschädigen Sie die die geringere Spannung (Batterien 1.5... -
Seite 8: Lipo-Akkus/Garantie
Wartung und Instandhaltung Betriebsart und -weise zieht Ihr Mo- dell unter Umständen höhere Ströme! Auch fehlerhafte Einstellungen (z.B. Ihr Flugmodell muss regelmäßig gewar- Zahnflankenspiel oder Zahnriemen zu tet und kontrolliert werden. Alle Bautei- stramm) oder die Erhöhung des Mo- le stehen unter starker Beanspruchung dellgewichts (z.B. -
Seite 9: Der Sender
Der Sender 1. Der Schubhebel und -Trimmer müssen ACHTUNG: Generell sollte ganz nach unten geschoben sein! der Umgang mit dem Sicher- 2. Schalten Sie den Sender ein! heitsschalter sehr vorsichtig 3. Schließen Sie direkt danach (innerhalb erfolgen. Ist er nach oben/vorne von 10 Sekunden) den Akku an ihr gelegt und Sie geben z.B. -
Seite 10: Zusammenbau
Zusammenbau Führen Sie den Ø8x495mm Glasfaserstab Befestigen Sie den Flügel mit Schrauben in das Loch im Flügel ein. (1. PA2,3x25mm 2. PA2,3x20mm) Führen Sie die Querruder-Servokabel durch Drücken Sie die Abdeckung des Speed-Con- den Spalt, wie auf dem Foto zu sehen. trollers in Position. - Seite 11 Verbinden Sie die Querruder-Servos mit Fügen Sie den Speedcontroller und die Ser- Y-Kabel. vokabel in den Rumpf ein. Befestigen Sie den Flügel am Rumpf mit Drücken Sie ein Ø5x235mm Glasfaserrohr einer PA2,3x25mm Schraube. in den Horizontalstabilisator und den Rumpf ein, dann kleben Sie beides zusammen. Führen Sie das Anlenkgestänge in den Kleben Sie einen weiteren Horizontal-Sta- Höhenleitwerk-Schnellkontroller ein und be-...
-
Seite 12: Steuerknüppelbewegungen Und Dazu Passende Flugzeugmanöver
Steuerknüppelbewegungen und dazu passende Flugzeugmanöver Mode 1 Mode 2 Flugzeugmanöver Schub Seitenruder Bewegung des Flugzeugmanöver entsprechenden Leitwerkes Höhenruder Bewegung des entsprechenden Flugzeugmanöver Leitwerkes Querruder Flugzeugmanöver Bewegung des Querruders Flugzeugmanöver... -
Seite 13: Schwerpunkt- Und Empfänger
Schwerpunkt- und Empfänger Die ideale Schwerpunktposition ist etwa 80 - 85mm hinter der vorderen Haupttragflächenkante. Die Position des Schwer- punktes lässt sich durch Verschieben des Akkus oder durch Anbringen kleinerer Gewichte justieren. 80-85mm 80-85mm Schwerpunkt Schwerpunkt Empfohlene Leitwerkseinstellung Höhenruder Querruder Seitenruder Verkabelung ESC-30A... -
Seite 14: Einstellen Des Brushless-Speedcontrollers
Einstellen des Brushless-Speedcontrollers Spezifikationen Pentium Serie Klasse Modell Strom Strom- BEC Mode Akkuzellart User-Pro- Balancer Gewicht Größe peak Output grammier- Entlade- (>10s) barkeit schutz LiIon/LiPo NiMh/NiCd LxBxH ESC-12 Schalter 5V/3A 5-12 Verfügbar Nein 45x24x9 ESC-12 Schalter 5V/3A 5-12 Verfügbar Nein 45x24x11 ESC-25 Schalter... - Seite 15 mung für den Schubbereich zu verwenden, spannung abbrechen. In dem Fall muss der um den Schubbereich zu kalibrieren! Gashebel zuerst ganz nach unten geschoben werden, um den Motor erneut zu starten. Dies kann z.B. unter folgenden Bedingungen Signalton passieren: Die Verbindung zwischen Motor und ESC ist nicht in Ordnung, der Propeller 1.
- Seite 16 Problem Möglicher Grund Lösung Nach der erfolgten Stromversor- Der Gashebel ist nicht in der un- Schieben Sie den Gashebel in die gung reagiert der Motor nicht, tersten Position. unterste Position. folgender Pieplaut ist zu hören: Piep-, Piep-, Piep- (Soundinter- vall von etwa 0,25 Sekunden). Nach der erfolgten Stromversor- Die Richtung des Schubkanals ist Stellen Sie die Richtung des...
- Seite 17 3. 3 kurze Töne - Abschaltmodus 1. Schalten Sie den Sender ein, schließen Sie 4. 4 kurze Töne - Abschaltgrenze den Akku an den Empfänger an, lassen Sie 5. 1 langer Ton - Startmodus dem normalen Auto-Binding-Prozess seinen 6. 1 langer & 1 kurzer Ton - Timing Lauf.
-
Seite 18: Sticker
Sticker Die Canopy öffnen... -
Seite 19: Teileliste
Teileliste CTL-01 Rumpf CTL-02 Seitenflügelset CTL-03 Mittelflügelset CTL-04 Schwimmkästen CTL-05 Cockpitteile CTL-06 Propeller CTL-07 Brushlessmotor CTL-08 Anlenkungen CTL-09 Stützstangen CTL-10 Flügelstützen DYAT-008 Servoarme DY-3001 Schnellkontroller DY-1007 9g Servo DYA-000X Netzteil DY-6006 LiPo-Akku DYT-2002 Sender DYC-1002 Balancer-Lader DYE-1003 30A ESC DYR-2001 Empfänger DY-3003 Klebstoff CTL-11 Sticker... -
Seite 20: Konformitätserklärung
Der Hersteller/ Die verantwortliche Person Am Bahndamm 6 the manufacturer / responsible person 86650 Wemding erklärt hiermit, dass folgende Produkte Dynam Catalina Art.-Nr. AM-DY8944-PNP hereby declares that following products Art.-Nr. AM-DY8944-RTF den grundlegenden Anforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Art.
