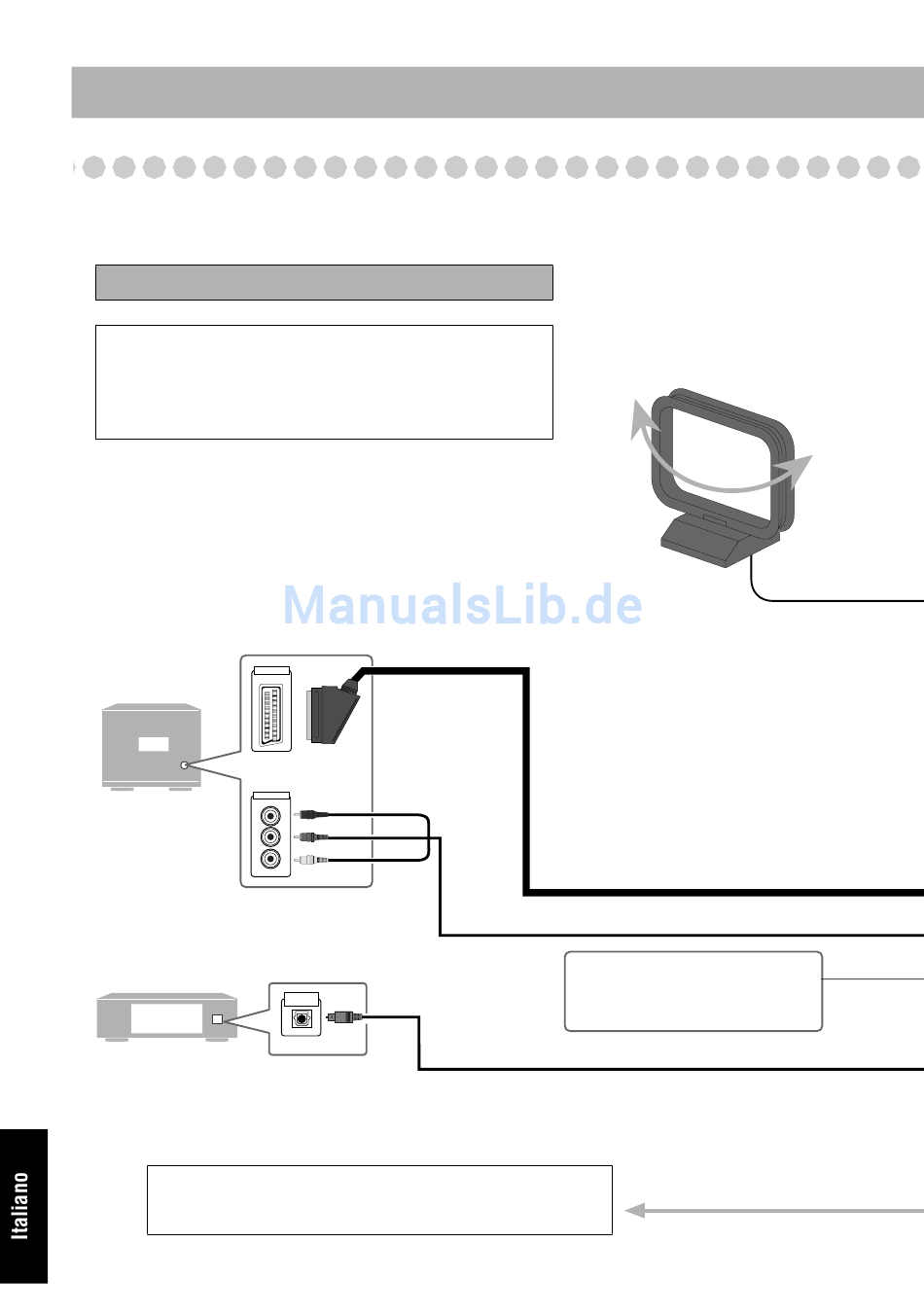

Punto : Collegamenti
3
Per informazioni più dettagliate, vedere pagina 6.
Prima di effettuare i collegamenti, spegnere tutti i componenti.
Le illustrazioni dei terminali di ingresso/uscita sono riportate a
titolo di esempio.
Per il collegamento di altri componenti, fare riferimento anche
ai relativi manuali, in quanto i nomi dei terminali riportati sul
lato posteriore possono variare.
TV
Registratore MD,
Amplificatore, ecc.
Componente
digitale audio
Alla presa di corrente
Collegare il cavo di alimentazione solo una volta terminati tutti
gli altri collegamenti.
4
VIDEO INPUT
VIDEO INPUT
Verde
Y
Blu
P
B
Rosso
P
R
OPTICAL
DIGITAL IN
Antenna a telaio AM (in
dotazione)
Ruotarla finché si ottiene la
ricezione migliore.
Cavo di peritelevisione SCART (non in dotazione)
• Questo collegamento emette solo segnali video
(Composito,Y/C o RGB).
Cavo video component (non in dotazione)
Terminale AV COMPU LINK
• Per usi futuri.
Cavo digitale a fibre ottiche (non in dotazione)
