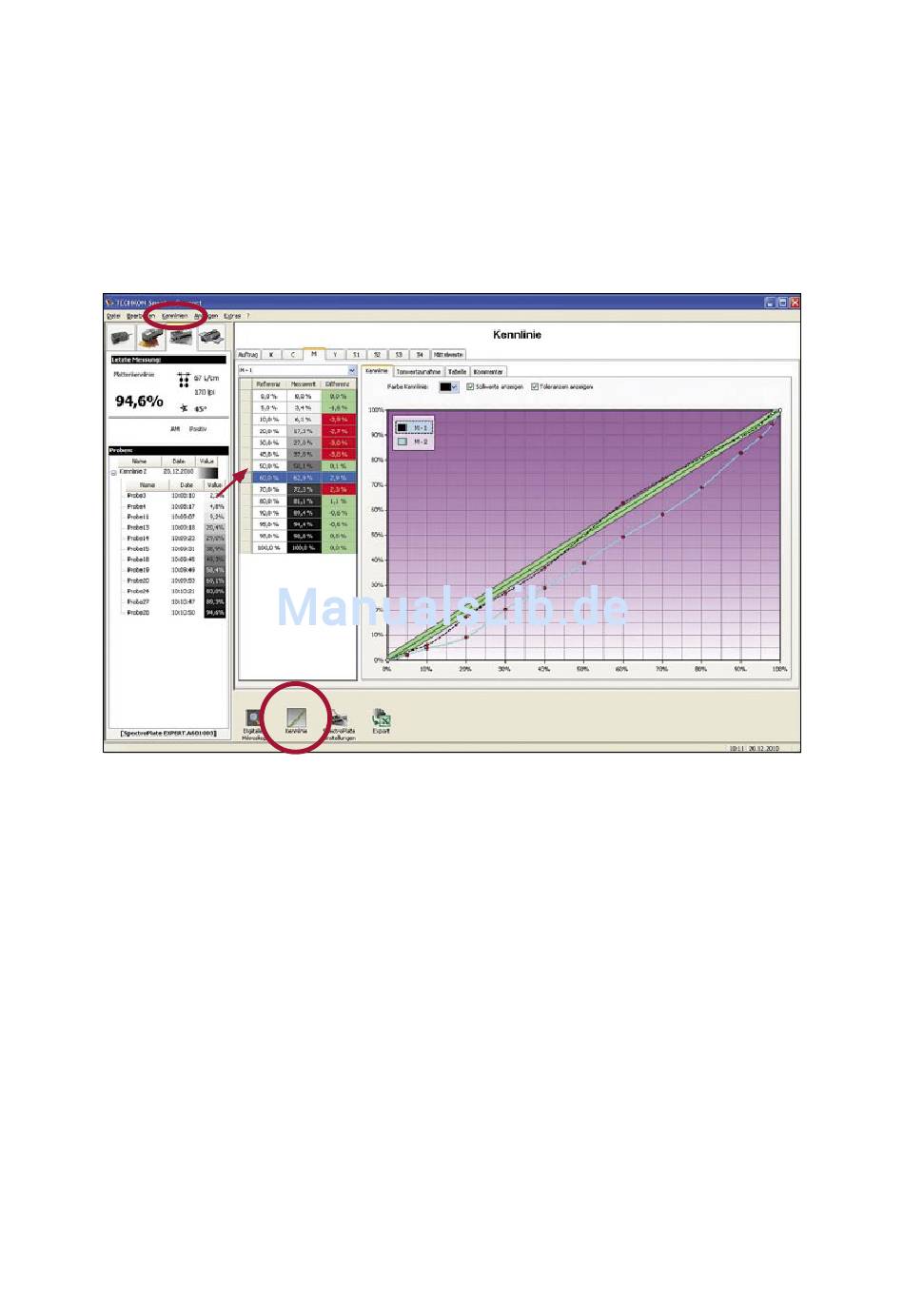

3.5 Programm-Modul „Kennlinie"
Dieses Modul dient der Anzeige von Kennlinien. Die Kennlinien können bei ange-
schlossenem Gerät durch Einzelmessungen aufgebaut werden oder es können bei
Verwendung von SpectroPlate Expert oder All-Vision bereits gemessene Kennlinien
in einem Zug an die Software übertragen und angezeigt werden.
1.
5.
4.
1. Das Auswahlmenü „Kennlinien" öffnet
einen Menübereich, in dem Kennlinien bear-
beitet und gelöscht werden können.
2. Es können beliebig viele Kennlinien für
die vier Prozessfarben Schwarz, Cyan,
Magenta und Yellow sowie für vier weitere
Sonderfarben S1 – S4 angelegt werden.
Das Fenster „Mittelwerte" zeigt gemittelte
Messdaten mehrerer Kennlinien an.
Das Fenster „Auftrag" ermöglicht das Anle-
gen von Kommentaren.
3. Die meisten Einstellungen lassen sich
direkt mit dem Mauszeiger vornehmen.
Handbuch TECHKON SpectroPlate Kapitel 3 – SpectroConnect
3.
2.
6.
4. Einzelmessungen mit der Messfunktion
„% Rasterprozent" werden als einzelne
Proben angezeigt.
5. Hier wurden mit SpectroPlate Ex-
pert oder All-Vision in der Messfunktion
„Plattenkennlinie" komplette Kennlinien
aufgezeichnet.
6. Messdaten lassen sich mit dem Maus-
zeiger durch „Drag and Drop" einfach von
einer Stelle zur anderen bewegen.
Neben der Darstellung als Übertragungs-
kennlinie ist die Anzeige einer Tonwert-
zunahmekurve sowie als Zahlentabelle
möglich.
