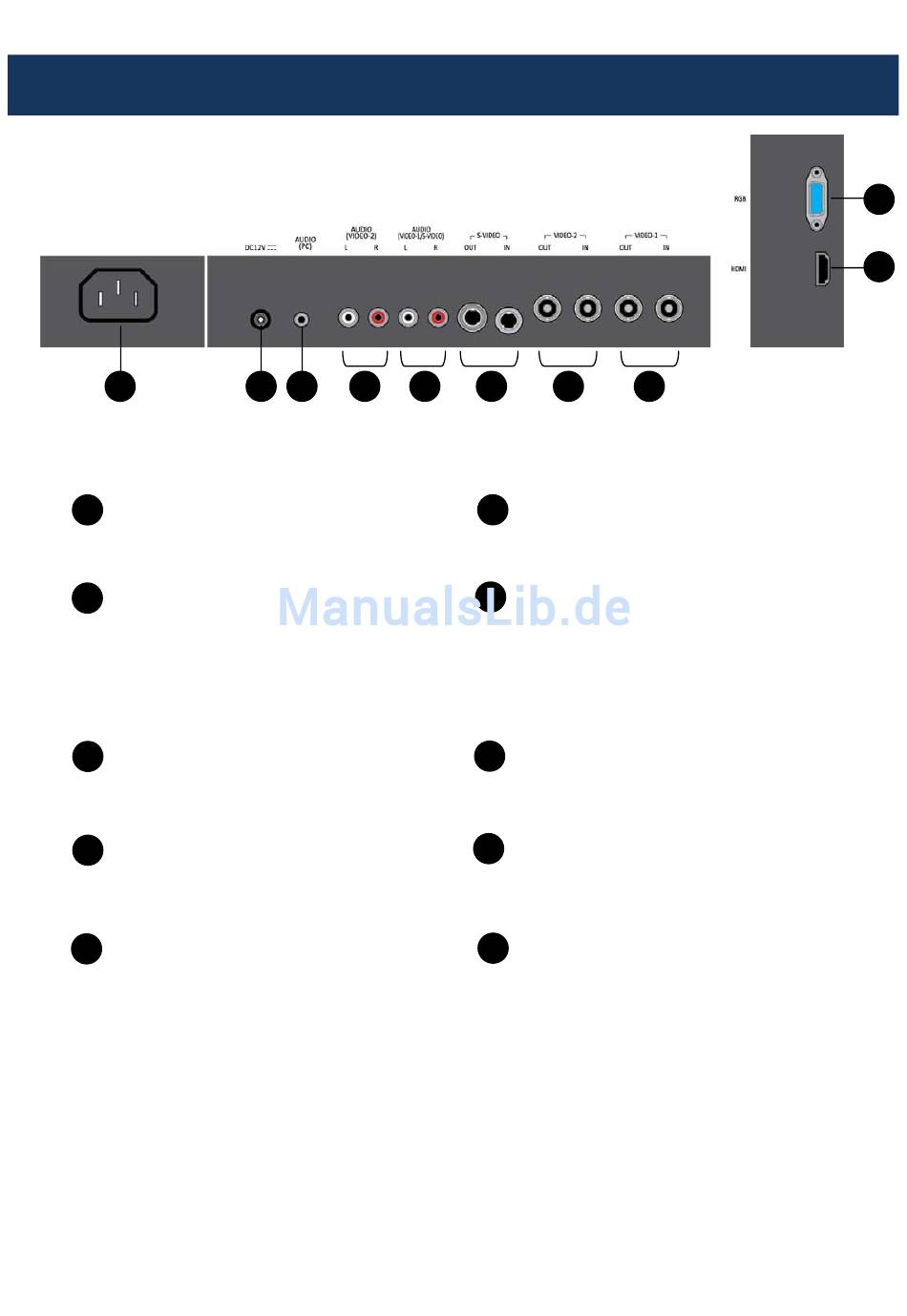

ANSCHLUSS AN EIN EXTERNES GERÄT
10
DC12V
1
DC-Netzteil-Eingang.
Verbinden Sie den DC-Stecker an die mitgelieferte
Netzteil.
AUDIO (PC)
2
Stereo Audio-Eingang für RGB PC oder HDMI
Wenn für RGB-PC benutzt, stellen Sie bitte auf
HDMI AUDIO-Einstellung auf "DIGITAL".
Wenn für HDMI benutzt, stellen Sie bitte auf HDMI
AUDIO-Einstellung auf "ANALOG" or"AUTO"
* HDMI-Audio-Einstellung wird im SETUP MENU
５００ｍ
V(rms), hochohmig
AUDIO (VIDEO-2)
3
Stereo-Audio-Eingang für Video-2
５００ｍ
V(rms), hochohmig
AUDIO (VIDEO-1 / S-VIDEO)
4
Stereo-Audio-Eingang für VIDEO-1 oder S-VIDEO
５００ｍ
V(rms), hochohmig
S-VIDEO IN / OUT
5
S-Video- Signal-Eingang / looping out
）
Y:1V(p-p
C:0.286V(p-p
）
Y:1V(p-p
C:0.3V(p-p
1
2
3
4
）
NTSC
）
PAL
5
6
VIDEO-2 IN / OUT
6
VIDEO-2 - Signal-Eingang / looping out
）
VBS:1V(p-p
VIDEO-1 IN / OUT
7
VIDEO-1 - Signal-Eingang / looping out
）
VBS:1V(p-p
HDMI
8
HDMI - Signal-Eingang
HDCP Unterstützung.
Audio LPCM 2ch. Unterstützung.
RGB
9
RGB PC - Signal-Eingang
R,G,B: 0.7V(p-p) 75Ω
：
SYNC
TTL
AC IN
10
AC-Netzteil-Eingang.
Verbinden Sie das mitgelieferte AC Netzkabel.
8
7
9
8
