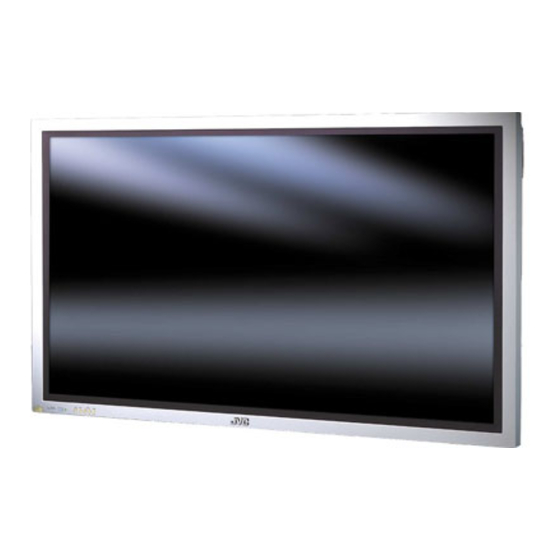

- Seite 1 PLASMABILDSCHIRM BEDIENUNGSANLEITUNG GD-V422PCE GD-V502PCE...
-
Seite 2: Inhaltsverzeichnis
Lieber JVC-Kunde Wir möchten uns gerne für Ihre Wahl eines JVC-Gerätes bedanken und hoffen sehr, daß Ihnen das neue Plasmadisplay über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. -
Seite 3: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG: Zur Vermeidung von Beschädigungen, die einen Brandausbruch oder einen elektrischen Schlag auslösen können, darf dieses Gerät keinem Regen oder hoher Luftfeuchtigkeit ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. -
Seite 4: Sicherheitsmaßnahmen
Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden. • Im lnneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an lhren örtlichen JVC-Händler. Den Netzstecker vollständig an eine Steckdose anschließen. •... -
Seite 5: Bei Auftretenden Störungen
Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen JVC-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen. -
Seite 6: Zubehör
Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit Bedienungsanleitung Fernbedienung Fernbedienungsbatterien Halteband EUR646532 (2 Batterien R6) INPUT SURROUND PICTURE SOUND SET UP GD-V422PCE MULTI ZOOM SWAP SELECT MOVE GD-V502PCE PICTURE POS. /SIZE ASPECT OFF TIMER PLASMA DISPLAY Netzkabel Netzkabe... -
Seite 7: Anschlüsse
Anschlüsse Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher. (Beispiel: GD-V422PCE) Lautsprecher (Sonderzubehör) Lautsprecher- Buchsen (L) Hinweis: Das Netzkabel vor dem Zusammenbau mit Zubehör,... -
Seite 8: Anschluss An Die Pc-Eingangsbuchsen
Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden. (2) Die Anzeigeauflösung beträgt maximal 768 × 768 Punkte (GD-V422PCE), 1.024 × 768 Punkte (GD-V502PCE) mit einem Bildseitenverhältnis von “4:3” und 1.024 × 768 Punkte (GD-V422PCE),1.366 × 768 Punkte (GD- V502PCE) mit dem Bildseitenverhältnis “16:9”. -
Seite 9: Anschluss An Die Serial-Buchsen
Anschlüsse Anschluss an die SERIAL-Buchsen Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet. Computer Gerades Kabel Ferritkern SERIAL Klemmenbelegung des RS-232C (mitgeliefert) RS-232C-Adapterkabels Anbringen des Ferritkerns Weniger als 9poliger 10 cm D-Sub-Stecker Hinweise: (1) Zum Anschluss eines Computers an das Plasmadisplay ein RS-232C-Kabel verwenden. (2) Der gezeigte Computer wird nur als Beispiel verwendet. -
Seite 10: Grundbedienungselemente
Grundbedienungselemente INPUT MENU ENTER R - STANDBY ENTER- / G POWER ON Haupt-Ein / ASPECT-Taste Ausschalttaste (siehe Seite 14,16) Fernbedienungs- MENU-Anzeige EIN / AUS Netzanzeige Sensor Jedes Mal beim Drücken der MENU-Taste wird die Die Netzanzeige leuchtet. • MENU-Anzeige umgeschaltet. (siehe Seite 14) Ausgeschaltet..Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an Normale Wiedergabe... - Seite 11 Grundbedienungselemente Bereitschaftstaste (Ein / Aus) Das Plasmadisplay muss zuerst an einer Netzsteckdose angeschlossen sein und der Netzschalter muss eingeschaltet sein. (siehe Seite 12) Drücken Sie diese Taste, um das Plasmadisplay aus der Betriebsbereitschaft einzuschalten. SURROUND-Taste Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino.
-
Seite 12: Ein- Und Ausschalten Und Eingangssignalwahl
Ein- und Ausschalten und Eingangssignalwahl Anschluss des Netzkabels Den Stecker des Netzkabels am Plasmadisplay anschließen. Den Netzkabelstecker am Plasmadisplay mit der Klemme befestigen. (siehe Seite 7) Ein- und Ausschalten Anschluss des Netzkabelstecker an eine Steckdose Hinweis: Netzstecker sind von Land zu Land und Region zu Region unterschiedlich. -
Seite 13: Wahl Des Eingangssignals
Ein- und Ausschalten und Eingangssignalwahl Wahl des Eingangssignals INPUT Die INPUT-Taste zur Wahl des am Plasmadisplay angeschlossen Gerätes mit dem wiederzugebenden Eingangssignals drücken. Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann. Das Eingangssignal ändert sich folgendermaßen: EINGANG1 EINGANG2 EINGANG3... -
Seite 14: Menü-Anzeige Auf Dem Bildschirm Mit Der Fernbedienung
Menü-Anzeige auf dem Bildschirm mit der Fernbedienung Zum Menü für “Bild”- Die MENU-Taste auf dem Gerät kann Zur Wahl drücken. Einstellung (siehe Seite 18) ebenfalls verwendet werden. – Bild INPUT MENU ENTER Normalisieren Normal Normal Bild Funktion Kontrast Helligkeit Farbe Jedes Mal beim Drücken der MENU- [auf dem Gerät] NTSC-Farbton... - Seite 15 Menü-Anzeige auf dem Bildschirm mit der Fernbedienung [auf dem Gerät] – INPUT MENU ENTER Aufrufen der Einstellmenüs drücken. Die R-Taste zum Zurückgehen auf Zum Zurückgehen auf das das vorherige Menü drücken. vorherige Menü drücken. Zum “Signal”-Menü für “AV (S Zum “Signal”-Menü für Zum “Signal”-Menü...
-
Seite 16: Aspekt-Betriebsart (Bildformat)
ASPEKT-Betriebsart (Bildformat) Auf dem Plasmadisplay kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden. ASPECT-Taste 4 : 3 Zoom 16 : 9 ASPECT INPUT Die Aspekt-Betriebsart ändert sich jedes Mal SURROUND beim Drücken der ASPECT-Taste. Auto Aspekt [auf dem Gerät] –... -
Seite 17: Einstellung Von Bild Lage / Grösse
Einstellung von Bild Lage / Grösse Einstellung des Bildschirms INPUT PICTURE SURROUND POS. /SIZE Die Tasten zur Anzeige des “Bild Lage / Grösse”-Menüs drücken. Die Taste zur Wahl von “H-Lage / H-Grösse / V-Lage / V-Grösse / PICTURE SOUND SET UP Clock Phase”... -
Seite 18: Bild-Einstellungen
Bild-Einstellungen PICTURE Die PICTURE-Taste auf der Fernbedienung zur Bild Anzeige des “Bild”-Menüs drücken. Normalisieren Normal Bild Funktion Normal Kontrast Helligkeit Die einzelnen einzustellenden Punkte wählen. Farbe NTSC-Farbton Diese Tasten zur Wahl des einzustellenden Farbton Normal Menüs drücken. Weitere Einstell Das Bild hinter dem Menü durch Drücken der Tasten einstellen. -
Seite 19: Weitere Einstellungen
Bild-Einstellungen Hinweis: Gegenstand Effekt Einstellungen (1) “Colour”- und “Tint”-Einstellungen Wahl der richtigen Helligkeit und können nicht für das “RGB”- und “PC” Kontrast Dichte für den Raum. Eingangssignale eingestellt werden. Weniger Mehr (2) In jedem “Bild”-Menü kann die Stufe Einstellung für die bessere Wiedergabe von dunkleren für jeden Gegenstand (Kontrast, Helligkeit Bildern wie Nachtszenen und schwarze Haare. -
Seite 20: Toneinstellungen
Toneinstellungen SOUND Zur Anzeige des Ton-Menüs drücken. INPUT Die einzelnen einzustellenden Punkte wählen. SURROUND Mit diesen Tasten die einzustellenden Menüs wählen. Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen. PICTURE SOUND SET UP MULTI ZOOM SWAP SELECT MOVE Bass Einstellung der tiefen Töne Normalisieren Wiedergabe des Normal... -
Seite 21: Digitaler Zoom
Digitaler Zoom Mit dieser Funktion wird die Vergrösserung eines bestimmten Bildteils angezeigt. Anzeige der “Bedienungsanleitung”. ZOOM MOVE Abbruch Zum Zugriff auf Digital-Zoom drücken. Die “Bedienungsanleitung” wird angezeigt. • Wenn “Digitaler Zoom” aktiviert ist, können nur SURROUND -Taste die folgenden Tasten bedient werden. INPUT SURROUND MUTE-Taste... -
Seite 22: Uhrzeit-Einstellung / Timer-Einstellungen
Uhrzeit-Einstellung / Timer-Einstellungen Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden. Vor der Einstellung des Timers sollte die aktuelle Zeit überprüft und wenn notwendig eingestellt werden. Dann den Timer einstellen. Installation SET UP Zur Anzeige des INPUT Einstellmenüs RGB1 Signalquelle drücken. -
Seite 23: Timer-Einstellungen
Einstellung des Timers Timer-Einstellungen Anzeige des Menüs für die Timer-Einstellung. Zur Wahl der Einschaltzeit / Timer-Einstellungen Ausschaltzeit drücken. 2 : 30 Uhrzeit Zur Einstellung der Einschaltzeit / Einschaltfunktion Ausschaltzeit drücken. Einschaltzeit 0 : 00 Ausschaltfunktion Taste: Vorwärts Ausschaltzeit 0 : 00 Taste: Rückwärts Hinweise: •... -
Seite 24: Bildschirmschoner (Zum Verhindern Von Nachbildern)
Bildschirmschoner (zum Verhindern von Nachbildern) In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden. Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden. SET UP Zur Anzeige des Einstellmenüs drücken. Installation Zur Wahl des Bildschirmschoners drücken. Signalquelle RGB1 Signal... -
Seite 25: Einstellung Der Zeit Für Den Bildschirmschoner
Bildschirmschoner (zum Verhindern von Nachbildern) Einstellung der Zeit für den Bildschirmschoner Nach der Wahl von “Zeitzuweisung” oder “Intervall” kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn “Modus” auf “Ein” oder “Aus” eingestellt ist.) Bildschirmschoner Bildschirmschoner Bildschirmschoner... -
Seite 26: Einstellung Der Seitlichen Bildteile
Bildschirmschoner (zum Verhindern von Nachbildern) Einstellung der seitlichen Bildanteile Seitliche Bildanteile In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden, da dies zu Nachbildern auf den seitlichen Bildanteile des Displays führen kann. Zur Vermeidung solcher Nachbilder sollten die seitlichen Bildformat Bildanteile aufgehellt werden. -
Seite 27: Energieeinsparung
Energieeinsparung • Power save modus: Wenn diese Funktion aktiviert ist, wird der Helligkeitspegel des Plasmadisplays vermindert und die Stromaufnahme verringert. • Standby by modus: Wenn diese Funktion aktiviert ist, wird die Stromaufnahme des Mikrocomputers während der Betriebsbereitschaft verringert (siehe Seite 10-12) und die Stromaufnahme des Gerätes während der Betriebsbereitschaft verringert. -
Seite 28: Einstellung Für Multidisplay
Einstellung für MULTIDISPLAY Durch das Aufstellen von Plasmadisplays in Gruppen von vier oder neun wie unten gezeigt kann ein vergrößertes Bild auf allen Displays wiedergegeben werden. Für diese Betriebsart muss jedes Plasmadisplay mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen. -
Seite 29: Einstellung Der Display-Positionsnummer Für Jedes Plasmadisplay
Einstellung für MULTIDISPLAY Einstellung der Display-Positionsnummer für jedes Plasmadisplay Zur Wahl von "Format" drücken (2. Schritt). MULTI DISPLAY Zur Wahl von “2 × 2” oder “3 × 3” drücken. MULTI DISPLAY Format Position Zur Wahl von "Position" drücken. MULTI DISPLAY Zur Wahl der Positionsnummer drücken. -
Seite 30: Einstellung Der Eingangssignale
Einstellung der Eingangssignale Wahl von Component / RGB IN Signalen Das Eingangssignal des anzuschliessenden Gerätes zur Installation des optionalen Terminal-Boards wählen. (Siehe die Wartungsanleitung für das optionale Terminal-Board.) Einstellung auf die Signale Component / RGB. Y-, P -, P -Signale “Component”... -
Seite 31: Farbsystem / Aspect Auto
Einstellung der Eingangssignale Farbsystem / Aspect Auto “Signal” im “Setup”-Menü während der AV(S Video)-Eingangssignal-Betriebsart Installation wählen. (Das “Signal[AV]”-Menü wird angezeigt.) Diese Tasten zur Wahl von “Farbsystem” oder RGB1 Signalquelle “Aspect Auto” drücken. Signal Bildschirmschoner Diese Tasten zur Wahl der einzelnen Funktionen Power save modus drücken. -
Seite 32: Einstellung Des Rgb-Sync-Signals
Einstellung der Eingangssignale Sync-Signal “Signal” im “Installation”-Menü während der RGB-Eingangssignal-Betriebsart Installation wählen. Signalquelle RGB1 Diese Tasten zum Einstellen drücken. Signal Bildschirmschoner Power save modus Standby by modus Power management OSD Sprache Deutsch -Taste (ACTION) drücken. Signal Diese Taste zum Beenden der Sync-Signal H &... -
Seite 33: Fehlersuche
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Fluoreszenzröhren Bildstörungen Tonstörungen Lautstärkepegel (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Normales Bild Kein Ton Nicht an einer Netzsteckdose angeschlossen. Netzschalter nicht eingeschaltet. -
Seite 34: Das Eingangssignal Kann Wiedergegeben Werden
Das Eingangssignal kann wiedergegeben werden ∗ Verwendbare Eingangssignale für PC-Eingang (MiniD-Sub 15-PIN) ( Markierung) Horizontale Vertikale Bei Multi-Bildschirm Signal Component Frequenz (kHz) Frequenz (Hz) und Digital-Zoom ∗ ∗ ∗ 525 (480) / 60i 15,73 59,94 ∗ ∗ ∗ 525 (480) / 60p 31,47 59,94 ∗... -
Seite 35: Technische Daten
Technische Daten GD-V422PCE GD-V502PCE Netzspannung 220 – 240 V Wechselstrom, 50 Hz/60 Hz Nennaufnahme Normalbetrieb 335 W 445 W Betriebsbereitschaft “Save” ausgeschaltet 1,9 W, “Save” eingeschaltet 1,1 W Ausgeschalteter Zustand 0,4 W Plasmadisplay Wechselstromsteuerung Wechselstromsteuerung 42", Seitenverhältnis 16:9 50", Seitenverhältnis 16:9... - Seite 36 VICTOR COMPANY OF JAPAN, LIMITED Printed in Japan © 2004 VICTOR COMPANY OF JAPAN, LIMITED TQZW368-1...
