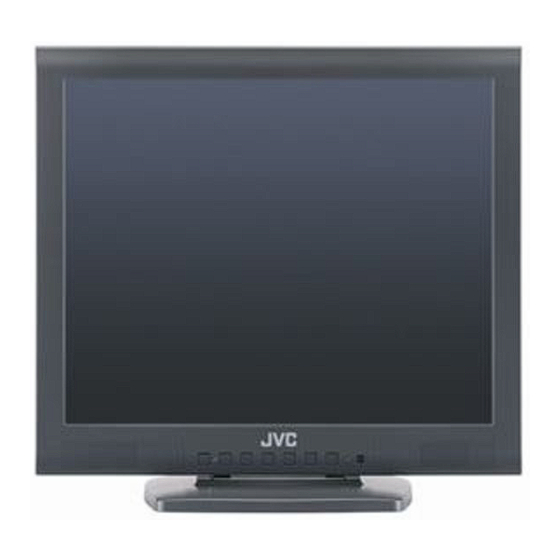

- Seite 1 LCD DISPLAY MONITOR BEDIENUNGSANLEITUNG : LCD-DISPLAYMONITOR MANUEL D’INSTRUCTIONS : MONITEUR LCD MANUALE DI ISTRUZIONI : SCHERMO A CRISTALLI LIQUIDI INSTRUCCIONES : MONITOR PANTALLA LCD 使用说明书：LCD显示器 GD-19L1G INSTRUCTIONS GD-17L1G...
- Seite 2 LCD-DISPLAYMONITOR GD-19L1G GD-17L1G Wir danken Ihnen für die Entscheidung diesen JVC LCD-Monitor gekauft zu haben. Lesen und befolgen Sie bitte vor dem Gebrauch alle Anweisungen, um die volle Leistung des Monitor zu erhalten. [* „LCD“ steht für Liquid Crystal Display(Flüssigkristallanzeige)] Für den Benutzer:...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................3 Installation........................6 Auspacken des Monitors ..................... 6 Aufstellen........................6 Bedienelemente......................8 Fernbedienungstasten und Funktionen..............10 Verwenden des Monitors ..................11 Ein- und Ausschalten des Monitors ................11 Warten und Reinigen des Monitors................11 Verbinden des Monitors mit dem PC ................. 11 Verwenden des Menüs .................... -
Seite 4: Sicherheitshinweise
Dieser Monitor hat einen 3-poligen geerdeten Stecker, um die FCC-Bestimmungen einzuhalten. Wenn Sie diesen Stecker nicht einstecken können, dann bitten Sie bitte einen Elektriker um Hilfe. FCC-INFORMATIONEN (nur U.S.A.) VORSICHT: Änderungen oder Modifikationen, die nicht von JVC zugelassen sind, können dazu führen, dass die Berechtigung zum Betrieb dieses Gerätes verloren geht. HINWEIS: Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B... - Seite 5 ● Bedecken Sie die Lüftungsöffnungen nicht während des Betriebs, da dies die wichtige Luftzirkulation unterbricht. ● Reinigen Sie die Bildschirmfläche mit einem sauberen weichen Tuch, wenn sich Staub darauf abgelagert hat. ● Ziehen Sie den Stecker vom Netz und nehmen mit einem qualifizierten Kundendienst Kontakt auf, wenn folgende Umstände eingetreten sind: –...
- Seite 6 (Geschäftskunden) Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com, um Informationen zur Rücknahme des Produkts zu erhalten. [Andere Länder außerhalb der Europäischen Union] Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.
-
Seite 7: Installation
Installation Befolgen Sie bitte zur Installation Ihres LCD-Monitors die Anweisungen in diesem Kapitel. Hinweis: Lesen Sie vor dem Anschließen Ihres Monitors zuerst die Anweisungen in diesem Kapitel und die Schierheitshinweise des vorausgegangenen Kapitels. Auspacken des Monitors Stellen Sie beim Auspacken des Monitors sicher, dass folgende Gegenstände mitgeliefert wurden: Der LCD-Monitor Wechselstrom Netzkabel Analoge Videosignalkabel... - Seite 8 Wandinstallation Dieses Monitor kann mit dem Wandmontagevorrichtung , die dem VESA-Standard entspricht, an der Wand befestigt werden. Hinweis： ● Beauftragen Sie bitte zur Wandmontage einen Fachmann. VESA-Montagebohrungen Entfernen Sie nach den folgenden Anweisungen den Fuß, wenn Sie ein Wandmontageset an der Rückseite des Monitors anbringen.
-
Seite 9: Bedienelemente
Bedienelemente Mit diesen Tasten können Sie die Lautstärke einstellen. □ "＋"- und "－"-Taste Wenn ein Menü sichtbar ist, dann können Sie mit diesen Tasten die Einstellungen vornehmen. (siehe Seite 12). □ "MENU"-Taste Drücken Sie auf diese Taste, um das OSD-Menü aufzurufen. (siehe Seite 12) □... - Seite 10 Zur Netzsteckdose (120 V AC, 50 Hz/60 Hz) U.S.A. und Kanada Zur Netzsteckdose 220~240 V AC, 50 Hz/60 Hz) Europa und Asien Vereinigte Königreich 12 13 15 16 □ Netzanschluss Verbinden Sie das beigelegte Netzkabel 17 mit diesem Anschluss. Verbinden Sie dann das Netzkabel 17 mit einer Netzsteckodse (120V AC oder 220~240V AC, 50Hz/60Hz) □...
-
Seite 11: Fernbedienungstasten Und Funktionen
Fernbedienungstasten und Funktionen "POWER ON"-Taste Mit dieser Taste schalten Sie den Monitor ein. "POWER Mit dieser Taste schalten Sie den Monitor aus OFF"-Taste (standby). "PC"-Taste Mit dieser Taste schalten Sie den PC-Eingang ein. "COMPO."-Taste Mit dieser Taste schalten Sie den Component (Y/B-Y/R-Y)-Eingang ein. -
Seite 12: Verwenden Des Monitors
Verwenden des Monitors In diesem Kapitel finden Sie Informationen zum Verwenden des LCD-Monitors. Ein- und Ausschalten des Monitors Verwenden Sie den Stromschalter ( ) am Monitor oder POWER-Taste auf der Fernbedienung, um den Monitor ein- oder auszuschalten. Wenn der Monitor eingeschaltet ist, dann leuchtet die Betriebs-LED neben dem Stromschalter ( ) grün. -
Seite 13: Verwenden Des Menüs
Verwenden des Menüs Dieses Kapitel enthält Informationen, wie die Monitoreinstellungen für Ihren LCD-Monitor geändert werden können. Damit Sie eine Einstellung für eine optimale Monitorleistung leicht vornehmen können, steht Ihnen ein Menü zur Verfügung. Hinweis: Führen Sie zuerst die “AUTO ADJUST”-Einstellung des PCs aus, bevor Sie weitere Einstellungen vornehmen. - Seite 14 ・ Drücken Sie zum Verlassen des Hauptmenüs auf die "Auf"(▲)- oder "Ab"(▼)-Taste, um "Exit" anzuwählen und drücken dann auf die "MENU"-Taste. PICTURE ADJ. SHARPNESS SOFT 1 2 4 5 SHARP Hinweis Wenn das gewählte Element kein Untermenü hat, dann gehen Sie bitte zu Schritt 4 über. ：...
- Seite 15 LUMINANCE-Menü LUMINANCE BACK LIGHT CONTRAST Exit BACK LIGHT： Hier können Sie die Helligkeit der Hintergrundbeleuchtung einstellen. CONTRAST： Hier können Sie den Kontrast in einem Bild einstellen. Exit：Mit Exit kehren Sie in das Hauptmenü zurück. PICTURE ADJ.-Menü PICTURE ADJ. PHASE CHROMA SHARPNESS Exit PHASE：Hier können Sie den Farbton einstellen.
- Seite 16 COLOR TEMP.-Menü COLOR TEMP. HIGH MID. USER Wählen Sie eine der vier Farbtemperatureinstellungen HIGH, MID., LOW und USER aus. ・ Drücken Sie auf die "MENU"-Taste, um wieder in das Hauptmenü zu gelangen. "USER"-Einstellungen: Sie können die "USER" (Benutzerdefinierten) Einstellungen ändern. 1.
- Seite 17 FUNCTION SEL.-Menü FUNCTION SEL. STATUS DISPLAY AUTO INPUT INFORMATION CONTROL LOCK Exit STATUS DISPLAY：Wenn "STATUS DISPLAY" auf "AUTO" gestellt ist, dann erscheint die Statusanzeige, wenn Eingaben geändert werden oder der Monitor eingeschaltet wird. Wenn "OFF" eingestellt ist, dann erscheint keine Information. INPUT INFORMATION：Diese Funktion Lässt Sie die aktuellen Einstellungen nachschauen.
-
Seite 18: Verwenden Des Monitors Im Pc-Modus
Verwenden des Monitors im PC-Modus Da das Format des Monitors selber 1280 Pixel mit 1024 Zeilen hat, hat der Monitor seine beste Leistung, wenn die Bildschirmauflösung Ihres PCs auf 1280 x 1024 gestellt ist. Bei einer niedrigeren Auflösung (wie z.B. 640 x 480) wird das Bild gestreckt, um den ganzen Bildschirm auszufüllen. -
Seite 19: Das Menü-Flussdiagramm Im Videomodus
Das Menü-Flussdiagramm im Videomodus *Das Menü kann nicht angezeigt werden, wenn die Meldung "NO SYNC" erscheint. -
Seite 20: Das Menü-Flußdiagramm Im Pc-Modus
Das Menü-Flußdiagramm im PC-Modus *Das Menü kann nicht angezeigt werden, wenn die Meldung "NO SYNC" erscheint. -
Seite 21: Grundverbindungsbeispiel
Grundverbindungsbeispiel Hinweis: Vergewissern Sie sich vor dem Anschließen des Systems, dass alle Geräte ausgeschaltet sind. ・ Die folgenen Abbildungen zeigen einige Beispiele für unterschiedliche Verbindungen. Die ・ Anschlussverbindungen können sich in Abhängigkeit der Geräte unterscheiden. Beachten Sie die Benutzerhandbücher, die mit den Geräten zusammen geliefert werden. Videokamera Videokamera Videokamera... -
Seite 22: Fehlerbehebung
Problemlösungen für häufige Probleme, die mit dem Monitor zu tun haben, werden folgend vorgestellt. Sollte sich das Problem mit keiner der hier vorgestellten Maßnahmen beheben lassen, dann trennen Sie bitte den Netzstecker von dem Monitor und nehmen Kontakt mit einem JVC-berechtigten Händler oder dem Kundendienst auf. A. Mein Monitor funktioniert nicht. -
Seite 23: Spezifikationen
Spezifikationen Modell GD-19L1G GD-17L1G Einzelteil Typ: LCD-DISPLAYMONITOR 19-Zoll (48,3cm),TFT Activ-Matrix 17-Zoll(43.2cm),TFT Aktiv-Matrix LCD-Bildschirm: 1280 x 1024 Punkte 1280 x 1024 Punkte Anzeigefarben: 16700000 Farben 16200000 Farben 376,3mm(14 13/16”)x301,1mm(11 Anzeigefläche ( B x H ) 337,9(13 1/4”)mmx270.3mm(10 5/8”) 13/16”) (H) 31.5kHz~64kHz(Analog) (H) 31.5kHz~64kHz(Analog) -
Seite 24: Abmessungen
Abmessungen Einheit：mm (Zoll) <GD-19L1G> ＜Vorderansicht＞ ＜Seitenansicht＞ ＜rückseitigeansicht＞ VESA-Montage bohrungen VESA-Montag ebohrungen <GD-17L1G> ＜Vorderansicht＞ ＜Seitenansicht＞ ＜rückseitigeansicht＞ VESA-Montage bohrungen VESA-Montageb ohrungen... - Seite 25 Videomodi (Analoges RGB-Signal) Der LCD-Monitor unterstützt die folgenden industriestandardmäßigen Kombinationen von Auflösungen und Bildwiederholraten. Verwenden Sie die Auflösung von 1280 x 1024 mit 60 Hz Bildwiederholrate, um eine optimale Leistung zu erhalten. Unterstützte Auflösung Vertikale Frequenz (Punkte x Zeilen) (Bildwiederholrate) 640 x 480 60 Hz 640 x 350...
- Seite 26 E030055010A © 2005 Victor Company of Japan, Limited 0805MKH-TU...
