Anschlüsse

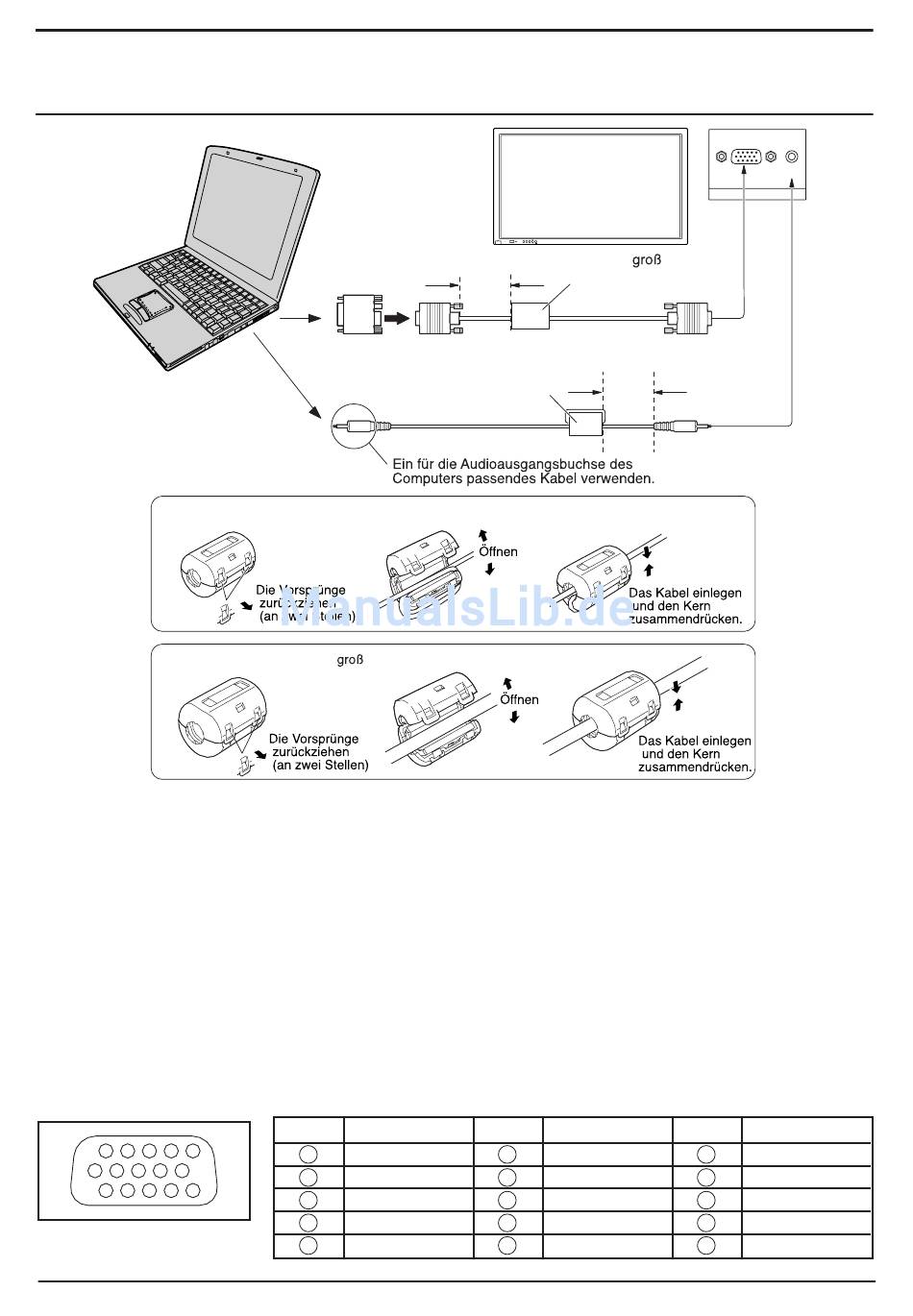

Anschluss an die PC-Eingangsbuchsen

Anbringen des Ferritkerns
1
Anbringen des Ferritkerns
1
Hinweise:
(1) Computersignale mit einer Horizontalabtastfrequenz von 15 bis 110 kHz und einer Vertikalabtastfrequenz von 48
bis 120 Hz lassen sich verwenden.
Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.
(2) Die Anzeigeauflösung beträgt maximal 768 × 768 Punkte (GD-V422PCE), 1.024 × 768 Punkte (GD-V502PCE)
mit einem Bildseitenverhältnis von "4:3" und 1.024 × 768 Punkte (GD-V422PCE),1.366 × 768 Punkte (GD-
V502PCE) mit dem Bildseitenverhältnis "16:9". Falls die Anzeigeauflösung diese Maxima übersteigt, können
feine Details nicht mit ausreichender Klarheit wiedergegeben werden.
(3) Die PC-Eingangsbuchsen sind DDC1/2B-kompatibel. Falls der anzuschließende Computer nicht (GD-V502PCE)
mit DDC1/2B kompatibel ist, muss der Computer beim Anschließen entsprechend eingestellt werden.
(4) Es gibt auch Computer, die sich nicht am Plasmadisplay anschließen lassen.
(5) Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15poligen MiniD-Sub-Buchse ist kein Adapter notwendig.
(6) Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
(7) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
(8) Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des
vorgeschriebenen Frequenzbereichs liegen.
(9) Component-Eingang ist mit den Stiften 1, 2, 3 des 15-poligen MiniD-Sub-Steckanschlusses möglich.
Am 15poligen MiniD-Sub-Stecker anliegende Signale
11 12 13 14 15
6 7 8 9 10
1 2 3 4 5
Klemmenbelegung des
PC-Eingangsbuchse
8
Computer
Adapterstecker
(falls notwendig)
(klein)
2
( )
2
Klemme Signal
1 R (P
2 G (Y)
3 B (P
4 GND (Masse)
5 GND (Masse)
INPUT MENU - VOL + ENTER
R - STANDBY
G POWER ON
Ferritkern
Weniger als
(mitgeliefert)
10 cm
Ferritkern (klein)
(mitgeliefert)
Audio
3
3
Klemme
/C ) 6 GND (Masse)
R R
7 GND (Masse)
/C ) 8 GND (Masse)
B B
9 NC (nicht verwendet)
10 GND (Masse)
PC IN
( )
MiniD-Sub, 15polig
RGB
PC-Kabel
Weniger als
10 cm
Stereostecker
Signal Klemme
11
12
13
14
15
AUDIO
Signal
GND (Masse)
SDA
HD/SYNC
VD
SCL
