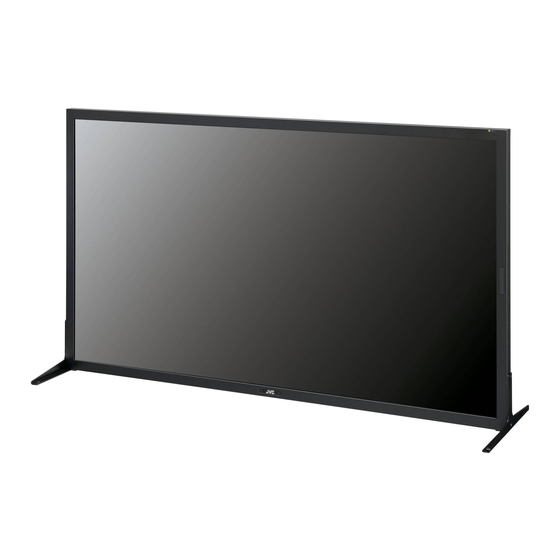

Inhaltszusammenfassung für JVC GM-552
- Seite 2 LCD-DISPLAYMONITOR GM-552/GM-552D...
-
Seite 3: Sicherheitsmaß Nahmen
Sicherheitsmaß nahmen Das Blitzsymbol mit Pfeilkopf innerhalb eines gleichschenkligen Dreiecks soll den CAUTION Benutzer vor unisolierter gefährlicher Spannung im Inneren des Produktgehäuses RISK OF ELECTRIC SHOCK warnen, die ausreichend stark ist, einen DO NOT OPEN Stromschlag zu verursachen. Das Ausrufezeichen innerhalb eines Achtung: Zur Reduzierung von Stromschlaggefahr. - Seite 4 Sicherheitsmaß nahmen (Fortsetzung) • Denken Sie vor Anschluss anderer Produkte wie Videorekorder und Computer daran, diese Geräte zum Schutz vor Stromschlägen abzuschalten. • Verwenden Sie kein Zubehör, das nicht vom Hersteller empfohlen wurde; andernfalls kann dies Gefahren bergen. • Wenn Teile ersetzt werden mü ssen, achten Sie darauf, dass der Servicetechniker die vom Hersteller angegebenen bzw.
- Seite 5 Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden. [Geschäftskunden] Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite Hinweis: http://www.jvc.eu/, auf der Sie Informationen zur Rücknahme des Produkts finden. Das Zeichen Pb unterhalb des [Andere Länder auß erhalb der Europäischen Union] Batteriesymbols Diese Symbole sind nur in der Europäischen Union gültig.
- Seite 6 United Kingdom Nur USA FCC-Hinweis (nur USA) • Die Stromversorgung wird durch Ein-/Ausschalten Achtung: Nicht von JVC genehmigte des Netzschalters an der Rückblende kontrolliert. Ä nderungen oder Modifikationen lassen die Falls das Produkt an einem Ort installiert ist, an Berechtigung des Benutzers zum Betrieb des dem der Netzschalter schwer zugänglich ist,...
- Seite 7 Sicherheitsmaßnahmen (Fortsetzung) Wichtige Sicherheitshinweise 1. Lesen Sie sämtliche Anweisungen. 2. Bewahren Sie diese Anweisungen zur späteren Nutzung auf. 3. Befolgen Sie alle Warnungen und Anweisungen am Produkt. 4. Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie zur Reinigung keine flüssigen oder aerosolen Reiniger. Reinigen Sie das Produkt mit einem feuchten Tuch.
-
Seite 8: Vorsichtshinweise Zum Betrieb
Vorsichtshinweise zum Betrieb LCD-Panel und Hintergrundbeleuchtung haben eine beschränkte Lebenserwartung. Aufgrund der Eigenschaften von LCD-Bildschirmen kann es zu Nachbildern und ungleichmäß iger Anzeige kommen. Zur Reduzierung der Belastung des LCD-Bildschirms empfehlen wir, die angezeigten Inhalte regelmäß ig zu ändern, die Energiesparfunktion zu aktivieren oder das Gerät häufig abzuschalten. -
Seite 9: Inhaltsverzeichnis
Inhalt Sicherheitsmaß nahmen ................ 2 Installation ..................... 9 Anschlüsse ..................11 Verfügbare Signale ................12 Bedienung ................... 14 Fernbedienung ..................15 Anzeigen ..................... 16 Bildschirmmenü ................... 16 Einsatz der externen Steuerung (RS-232C) ..........24 Technische Daten ................26 Problemlösung ..................30 - 8 -... -
Seite 10: Installation
Bei vertikaler Installation des Monitors • Achten Sie darauf, den Monitor in der nachstehend abgebildeten Ausrichtung zu installieren. • Sie können die Position des JVC-Logoschilds ändern. Entfernen Sie den Aufkleber an der Stelle für das Logoschild, bringen Sie das Schild mit den Schrauben an. - Seite 11 Installation (Fortsetzung) So bringen Sie die Ständer an Bringen Sie die Ständer wie abgebildet mit den mitgelieferten Schrauben an. Achten Sie darauf, die Ständer nicht auf der falschen Seite anzubringen (der Fuß muss nach innen zeigen). • Unsachgemäßer Einsatz der Ständer kann Boden oder Monitor beschädigen und dazu führen, dass der Monitor umkippt.
-
Seite 12: Anschlüsse
Anschlü sse SDI: Bajonettanschluss (2) Netzschalter Ein Eingang, ein Ausgang. (nur GM-552D). DC OUT: Netzausgang (1). Netzeingang RS-232C: 9-poliger D-Sub-Anschluss (2) ein Eingang, ein Ausgang (Befehlseingabe). HDMI: HDMI-Eingang (Typ A) (1). DVI-D: 24-poliger DVI-D-Eingang (1). RGB: 15-poliger D-Sub-Anschluss (2) ein Eingang, ein Ausgang. AUDIO 1: Stereo-Eingang (Klinke) (1). -
Seite 13: Verfügbare Signale
Verfü gbare Signale Video/ Signale Statusanzeige HDMI S- VIDEO ✓ NTSC NTSC ✓ ✓ SECAM SECAM ✓ BW60 BW60 ✓ BW50 BW50 ✔(SD) 480/60i 720x480i ✔(SD) 576/50i 720x576i 480/60i ✓ 720x480i (Pixelwiederholung) 576/50i ✓ 720x576i (Pixelwiederholung) ✓ 480/60p 720x480 ✓ ✓... - Seite 14 Verfü gbare Signale (Fortsetzung) Frequenz DVI-D HDMI Horizontal Vertikal Signale Statusanzeige (kHz) (Hz) ✓ 640 x 400 bei 56 Hz 640x400 24,823 56,42 ✓ 640 x 400 bei 70 Hz 640x400 31,475 70,10 ✓ ✓ ✓ 640 x 480 bei 60 Hz 640x480 31,469 59,94...
-
Seite 15: Bedienung
Bereitschaftsmodus. 2. INPUT-Taste • Drücken Sie die Taste, das Eingangsauswahlmenü wird angezeigt. Wählen Sie den Eingang mit der INPUT- bzw. der Aufwärts-/Abwärtstaste, GM-552 GM-552D drücken Sie die MENU-Taste. 3. Aufwärts-/Abwärtstaste • Drücken Sie die Aufwärtstaste einmal, der Lautstärkeregler erscheint. Passen Sie die Lautstärke mit der Aufwärts-/Abwärtstaste an (0 –... -
Seite 16: Fernbedienung
Fernbedienung Taste Beschreibung OFF (POWER) Umschalten in den Bereitschaftsmodus ON (POWER) Einschalten Änderung des Bildmodus. (NUTZER → P.MODE *1 CCTV1 → C CTV2 → S TUDIO → N UTZER) Änderung des BiB/BuB-Modus PIP/PBP (Aus→BiB→PBP→Aus) vgl. Seite 19 Änderung der Bildgröße vgl. -
Seite 17: Anzeigen
Anzeigen Bedeutung der LED-Anzeigen Aus - Abgeschaltet (Netzschalter abgeschaltet oder Netzstecker nicht angeschlossen) Grün - Eingeschaltet Orange - Abgeschaltet (Bereitschaftsmodus) Blinkt orange : ENERGIESPAREN vgl. Seite 23 Blinkt grün : Standbild vgl. Seite 14 Bildschirmmenü HAUPTMENUE Wählen Sie mit + oder - ein Element, drücken Sie zum Bestätigen der Auswahl die MENU-Taste. - Seite 18 Bildschirmmenü (Fortsetzung) PICTURE MODE : Wählen Sie den Bildmodus (NUTZER/ CCTV1/CCTV2/STUDIO). NUTZER: Zur Anpassung der Bildeinstellungen. CCTV1/CCTV2/STUDIO: Fester Wert. BACK LIGHT: Zum Anpassen der Hintergrundbeleuchtung. (00 - 100) HELLIGKEIT: Zum Anpassen der Helligkeit. (00 - 100) KONTRAST: Zum Anpassen des Kontrasts. (00 - 100) SCHARFE: Zum Anpassen der Schärfe.
- Seite 19 Bildschirmmenü (Fortsetzung) BILDFORMAT Drücken Sie zur Auswahl des Untermenüs die MENU-Taste. 1. Drücken Sie zur Auswahl eines Symbols die Aufwärts-/Abwärtstaste 2. Drücken Sie zum Aufrufen die MENU-Taste 3. Passen Sie den Wert mit der Aufwärts-/Abwärtstaste an 4. Drücken Sie zum Zurückkehren die MENU-Taste 5.
- Seite 20 Bildschirmmenü (Fortsetzung) BIB/PBP-EINSTELL Zeigt das zusätzliche Bild ergänzend zum Hauptbild. BIB(Bild im Bild) PBP (Bild und Bild) 1. Drücken Sie zur Auswahl eines Symbols die Aufwärts-/Abwärtstaste 2. Drücken Sie zum Aufrufen die MENU-Taste 3. Passen Sie den Wert mit der Aufwärts-/Abwärtstaste an 4.
- Seite 21 Bildschirmmenü (Fortsetzung) SPRACHE 1. Drücken Sie zur Auswahl eines Symbols die Aufwärts-/Abwärtstaste 2. Drücken Sie zum Aufrufen die MENU-Taste 3. Mit ZURÜ CK kehren Sie zum Hauptmenü zurück MULTI DISPLAY Beispiel der Mehrfachanzeige-Einstellung. Wenn „MULTI SIZE“ auf „2-2“ und Wenn „MULTI SIZE“ auf „4-4“ und „MULTI POSITION“...
- Seite 22 Bildschirmmenü (Fortsetzung) AUDIOEINST. SDI-Eingang wählen Sonstiges wählen (nur GD-552D) 1. Drücken Sie zur Auswahl eines Symbols die Aufwärts-/Abwärtstaste 2. Drücken Sie zum Aufrufen die MENU-Taste 3. Passen Sie den Wert mit der Aufwärts-/Abwärtstaste an 4. Drücken Sie zum Zurückkehren die MENU-Taste 5.
- Seite 23 Bildschirmmenü (Fortsetzung) EINSTLLUNGMENÜ 1. Drücken Sie zur Auswahl eines Symbols die Aufwärts-/Abwärtstaste. 2. Drücken Sie zum Aufrufen die MENU-Taste 3. Passen Sie den Wert mit der Aufwärts-/Abwärtstaste an. 4. Drücken Sie zum Zurückkehren die MENU-Taste. 5. Mit ZURÜ CK kehren Sie zum Hauptmenü zurück. OSD-DAUER: Passen Sie den „OSD-DAUER“...
- Seite 24 Bildschirmmenü (Fortsetzung) SOURCE SEARCH: AUS/EIN Sie die Quellensuche. Wenn kein Signal anliegt, suchen Sie nach anderen Eingangssignalen. ENERGIESPAREN: AUS/EIN Sie die Energiesparfunktion. VIDEO / S-VIDEO / RGB / DVI / HDMI • Wenn kein Signal anliegt, wird nach etwa 10 Sekunden „ENERGIESPAREN“...
-
Seite 25: Einsatz Der Externen Steuerung (Rs-232C)
Einsatz der externen Steuerung (RS-232C) So nutzen Sie die serielle Kommunikation • Dient der Steuerung eines Monitors mit einem externen Steuerungsgerät (Computer oder zugewiesener Controller) per RS-232C-Terminal. • Einzelheiten zu technischen Daten des externen Steuerungsgerätes erhalten Sie bei Ihrem Händler. <Kommunikationsspezifikationen>... - Seite 26 Einsatz der externen Steuerung (RS-232C) (Fortsetzung) <Grundlegende Befehlsliste> Befehle Funktionen Daten ! * * B C N 1 Cr Startet die Kommunikation (Verbindung) Keine Daten ! * * B C N 0 Cr Beendet die Kommunikation (Abschluss Keine Daten ! * * B I D S E T x x Cr Weist die Steuerungskennung zu 01-99 ! * * B I D R E T Cr...
-
Seite 27: Technische Daten
Technische Daten Modellbezeichnung GM-552 / GM-552D LCD-DISPLAYMONITOR Bildschirmgröß e 54,6 (Zoll) LCD-Panel TFT-Aktivmatrix Effektive Bildschirmgröße 1209,6 mm (H) x 680,4 mm (V) Auflösung 1920 x 1080 Pixelabstand 0,21 mm (H) x 0,63 mm (B) Panelhelligkeit (typ.) 450 cd/m Kontrastverhältnis (typ.) 4000:1 Seitenverhältnis... - Seite 28 Technische Daten (Fortsetzung) Signaleigenschaften : 1,0 V(p-p), automatische Umschaltung von 75 Ω (unbalanciert) zu VIDEO Hi-Z mit Durchschleifen-Betrieb. Y : 1,0 V(p-p), 75 Ω (unbalanciert). S-VIDEO C : Burst level 0.286V(p-p) 75 Ω unbalancierte Terminierung. NTSC PAL/SECAM 0.3 V(p-p) 75 Ω unbalancierte Terminierung. : 0,7 V(p-p), 75 Ω...
-
Seite 29: Abmessungen
Technische Daten (Fortsetzung) Abmessungen Schraubengröß e: 8-M8, Tiefe:15 mm (VESA-Standard) [ Einheit: mm (Zoll) ] - 28 -... -
Seite 30: Spezifikationen Des Rgb-Eingangs
Technische Daten (Fortsetzung) Spezifikationen der Anschlü sse Spezifikationen des DVI-D-Anschlusses Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname T.M.D.S-Daten 2- T.M.D.S-Daten 1- T.M.D.S-Daten 0- T.M.D.S-Daten 2+ T.M.D.S-Daten 1 + T.M.D.S-Daten 0+ T.M.D.S-Daten 2/4 T.M.D.S-Daten 1/3 T.M.D.S-Daten 0/5 (geschirmt) (geschirmt) (geschirmt) Nicht verbunden Nicht verbunden Nicht verbunden Nicht verbunden... -
Seite 31: Problemlösung
Problemlö sung Hier werden Lösungen zu herkömmlichen Problemen mit dem Monitor beschrieben. Falls keine der hier angegebenen Lösungen das Problem behebt, ziehen Sie den Netzstecker und wenden Sie sich an einen autorisierten Händler oder ein Kundencenter. Symptom Mö gliche Ursache und Lösung Seite •... - Seite 32 Hinweis - 31 -...
