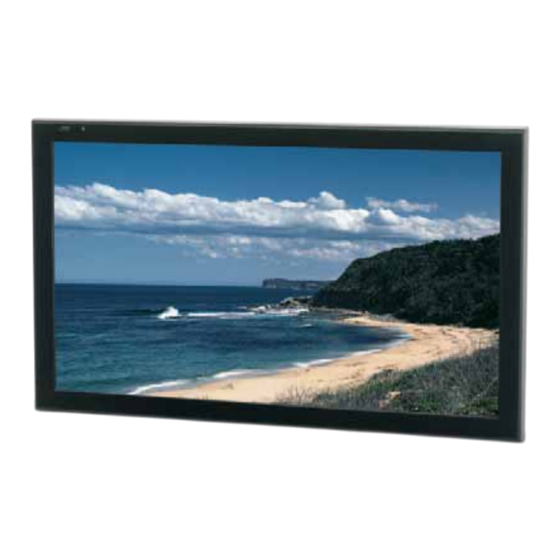

- Seite 1 LCD DISPLAY MONITOR BEDIENUNGSANLEITUNG: LCD-DISPLAYMONITOR MANUEL D’INSTRUCTIONS: MONITEUR LCD ISTRUZIONI: SCHERMO A CRISTALLI LIQUIDI MANUAL DE INSTRUCCIONES: MONITOR PANTALLA LCD INSTRUCTIONS GM-H40L1G LCT1943-001B...
- Seite 2 LCD-DISPLAYMONITOR BEDIENUNGSANLEITUNG GM-H40L1G...
-
Seite 3: Sicherheitsmaßregeln
Sicherheitsmaßregeln WICHTIGE INFORMATION WARNUNG: UM DIE GEFAHR VON BRÄNDEN ODER ELEKTRISCHEN SCHLÄGEN ZU VERMEIDEN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT. TROPFEN ODER SPRITZWASSER AUSSETZEN, UND SICHERSTELLEN; DASS KEINE MIT FLÜSSIGKEIT GEFÜLLTEN BEHÄLTER WIE VASEN DARAUF GESTELLT WERDEN. WICHTIGE SCHUTZMASSNAHMEN Elektrische Energie kann für viele nützliche Zwecke eingesetzt werden. Dieses Gerät wurde im Hinblick auf höchste Betriebssicherheit konstruiert und hergestellt. - Seite 4 Trennen Sie dieses Produkt unter den folgenden Umständen von der Netzsteckdose ab und lassen es vom qualifi zierten Fachpersonal warten: a) Wenn das Netzkabel oder der Stecker beschädigt ist. b) Falls Flüssigkeit auf das Produkt geschüttet wurde oder Gegenstände eingedrungen sind. c) Wenn das Produkt Regen oder Wasser ausgesetzt wurde.
- Seite 5 Sicherheitsmaßregeln (Forts.) • Netzkabel müssen so verlegt werden, dass man nicht Stellen Sie keine entfl ammbaren Materialien hinter dem versehentlich darauf treten oder diese durch darauf Kühllüfter auf. So stellen zum Beispiel Textilien, Papier, gestellte Gegenstände oder zwischen Gegenständen Streichhölzer, Aerosoldosen oder Gasfeuerzeuge bei eingeklemmt werden können.
-
Seite 6: Wartung
Europäischen Union gültig. (Geschäftskunden) Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com um Informationen zur Rücknahme des Produkts zu erhalten. [Andere Länder außerhalb der Europäischen Union] Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsmaßregeln ........2 Menübedienungen ........... 19 WICHTIGE SCHUTZMASSNAHMEN ......2 Menükonfi guration — HAUPTMENÜ ....20 Wartung ................5 Menükonfi guration — TECHNISCHE EINST..26 Erklärung der Teile ..........7 Einstellen der Einschaltsperre ....... 32 Fernbedienung ..............7 Frontplatte ..............8 Verwendung der externen Steuerung .... 33 Geräterückseite .............8 Störungssuche .......... -
Seite 8: Erklärung Der Teile
Erklärung der Teile Fernbedienung AUS-Taste (POWER OFF) EIN-Taste (POWER ON) Schaltet den Monitor aus (siehe Schaltet den Monitor ein (siehe Seite 16). Seite 16). ASPECT-Taste SET-UP-Taste Schaltet das Bildseitenverhältnis um Zeigt das Setup-Menü an (siehe (siehe Seite 17). Seite 19). DISPLAY-Taste Zeigt die Information über den MENU/EXIT-Taste... -
Seite 9: Frontplatte
REMOTE-Anschlüsse Schließen Sie externe Steuergeräte an (siehe Seite 14, 33 bis 35). RS-232C-Anschluss: An den RS-232C-Anschluss eines PCs anschließen. Für die Steuermethode mit diesem Anschluss wenden Sie sich einen JVC-Fachhändler. RS-485-Anschlüsse: IN-Anschluss: Schließen Sie externe Steuergeräte an. OUT-Anschluss: Schließen Sie eine andere Komponente an, um das am IN-Anschluss anliegende Steuersignal auszugeben (Kaskadenverbindung). - Seite 10 (Netz)-Taste: Schaltet den Monitor ein/aus (siehe Seite 16). 2 INPUT-Taste: Wechselt die Eingänge (siehe Seite 16). 3 MENU-Taste: Zeigt das Hauptmenü an (siehe Seite 19). 4 5/∞-Tasten: Wählt einen Gegenstand im Menü (siehe Seite 19). 5 +/– -Tasten: Stellt die Lautstärke ein (siehe Seite 16). •...
-
Seite 11: Aufstellung
Aufstellung Vorsichtsmaßregeln • Vor dem Einbau ziehen Sie die Schutzfolie von der klaren Platte an der Frontplatte ab. • Bei Aufstellung des Monitors stellen Sie sicher, dass je nach Situation ein spezieller Ständer oder eine Wandanbringungsvor richtung verwendet wird. Lassen Sie die Aufstellung von Ihrem Fachhändler vornehmen. •... -
Seite 12: Anschließen Der Externen Lautsprecher
Bei senkrechtem Anbringen des Monitors • Stellen Sie sicher, dass der Monitor in der rechts gezeigten Richtung angebracht wird. • Stellen Sie die Geschwindigkeit des internen Kühlgebläses auf “HOCH” (siehe “LÜFTER GESCHW.” auf Seite 31). Anschließen der externen Lautsprecher Sie können handelsübliche Lautsprecher der folgenden Spezifi kationen an den Anschluss EXT.SPEAKER anschließen: •... -
Seite 13: Anschlüsse
Anschlüsse Verfügbare Signale Die folgenden Signale können an diesen Monitor angelegt werden. Videosignale Anschlussklemme Verfügbare Signale VIDEO IN A-Anschluss NTSC, PAL, SECAM, PAL60, NTSC4 43, PAL-M, PAL-N, BW (50 Hz/60 Hz) VIDEO IN B (RGB/ Component-Signale 480/60i, 576/50i, 480/60p, 576/50p, 720/60p, 720/50p, 1080/60i COMPO.)-Anschluss (1035/60i)* , 1080/50i, 1080/24psF... - Seite 14 Hinweis für VIDEO IN A (IN, Y/C IN)-Anschlüsse Wenn sowohl der IN-Anschluss als auch der Y/C IN-Anschluss verwendeet werden, hat der Eingang zum Y/C IN-Anschluss Vorrang. Hinweis für VIDEO IN B (RGB/COMPO., DVI-D)-Anschlüsse Wählen Sie den richtigen Eingang für Eingang B im Hauptmenü (siehe “EINGANGS-KONFIGURATION” Seite 23). •...
- Seite 15 Anschlüsse (Forts.) ACHTUNG • Vor dem Herstellen von Verbindungen schalten Sie alle Geräte aus. • Trennen Sie NICHT das Netzkabel ab, bevor alle Verbindungen hergestellt sind. • Verbinden Sie ein Kabel, dessen Stecker richtig den Anschlüssen an diesem Monitor und am Gerät entsprechen. •...
- Seite 16 Schließen Sie den VIDEO IN A OUT-Anschluss an den Video-Eingangsanschluss eines anderen Monitors usw. an. ACHTUNG • Da der IN-Anschluss und der OUT-Anschluss durchgeschleifte Anschlüsse sind, müssen die am OUT-Anschluss angeschlossenen Geräte richtig terminiert sein. Andernfalls können Bilder anormal hell werden, oder der Bildschirm kann anormal beeinfl usst werden. oder An Video- An Stereo-Audio-...
-
Seite 17: Tägliche Bedienung
Tägliche Bedienung Einschalten der Hauptstromversorgung I : Hauptnetzstrom ein ‡ : Hauptnetzstrom aus An der Rückplatte Einschalten des Monitors Von der Fernbedienung: Zum Ausschalten des Monitors drücken Sie POWER OFF. Am Hauptgerät: Bei jeder Betätigung der Taste wird die Stromversorgung ein- und ausgeschaltet. Einen Eingang wählen Von der Fernbedienung: Am Hauptgerät:... -
Seite 18: Ändern Des Bildseitenverhältnisses
Ändern des Bildseitenverhältnisses Bei jedem Drücken der Taste schaltet das Bildseitenverhältnis wie folgt um: REGULAR (REGULÄR) Anzeige mit einem herkömmlichen Seitenverhältnis von 4:3. FULL (VOLLBILD) Vergrößert das Bild mit einem Seitenverhältnis von 4:3 horizontal. • Für Bilder mit einem Seitenverhältnis von 16:9 wird das Seitenverhältnis nicht geändert. -
Seite 19: Wählen Des Bildmodus
Tägliche Bedienung (Forts.) Wählen des Bildmodus DYNAMIC: Geeignet für Anzeige von Dokumenten für Präsentation. NORMAL: Zeigt das Normalbild an. USER: Sie können die Bildqualität nach Wunsch einstellen (siehe “BILD-EINSTELLUNGEN” auf Seite 21). HINWEIS • Sie können die Bildqualität wie Helligkeit für jeden Bildmodus einstellen. -
Seite 20: Menübedienungen
Menübedienungen Im Hauptmenü und Set-up-Menp können Sie verschiedene Anpassungen vornehmen, wie Bildqualität oder Anfangseinstellungen des Monitors. • Für die Konfi guration des Hauptmenüs und eine detaillierte Beschreibung jedes Gegenstands siehe Seite 20 bis 25. • Für die Konfi guration des Setup-Menüs und eine detaillierte Beschreibung jedes Gegenstands siehe Seite 26 bis 32. Von der Fernbedienung Zigen Sie das Menü... -
Seite 21: Menükonfi Guration - Hauptmenü
Menükonfi guration — HAUPTMENÜ Im Hauptmenü können Sie verschiedene Anpassungen und Einstellungen für Bild, Bildschirm und Audio vornehmen. M E N U M E N U H A U P T M E N Ü B I L D - E I N S T E L L U N G E N 1 / 2 : N O R M A L B I L D M O D U S... -
Seite 22: Geräteeinstellungen
BILD-EINSTELLUNGEN Gegenstand Auszuführender Vorgang Einstellwert BILD MODUS Wählt einen gewünschten Bildmodus (siehe “Wählen des DYNAMIS, NORMAL, Bildmodus” auf Seite 18). EIGENE –20 += 00 += +20 KONTRAST Stellt den Kontrast des Bildes ein. –20 += 00 += +20 HELLIGKEIT Stellt die Helligkeit des Bildes ein. –20 += 00 += +20 FARBE Passt die Farbdichte des Bildes an (ausgenommen für RGB- und... - Seite 23 Menükonfi guration — HAUPTMENÜ (Forts.) M E N U M E N U H A U P T M E N Ü T O N - E I N S T E L L U N G E N Z U R Ü C K S E T Z E N B I L D - E I N S T L L U N G E N L A U T S P.
-
Seite 24: Toneinstellungen
TON-EINSTELLUNGEN Gegenstand Auszuführender Vorgang Einstellwert LAUTSP.AUSWAHL Wählt die zu verwenden gewünschten Lautsprecher. INTERN (interne Lautsprecher), EXTERN (externe Lautsprecher) STUMMSCHALTUNG Schaltet die Lautstärke ein oder aus. EIN, AUS Ändert den Audiomodus. STEREO, MONO 1 K. += 8 K. TON LINKER KAN. Wählt den linken Audiokanal, wenndas EMBEDDED AUDIO-Signal angelegt wird. - Seite 25 Menükonfi guration — HAUPTMENÜ (Forts.) M E N U M E N U H A U P T M E N Ü F U N K T I O N S - E I N S T E L L U N G Wenn “MULTI-GRÖSSE”...
-
Seite 26: Funktionseinstellung
FUNKTIONS-EINSTELLUNG Gegenstand Auszuführender Vorgang Einstellwert FARBSYSTEM Wählt das Farbsystem. Wenn Sie Bilder nicht korrekt mit AUTOM., NTSC, PAL, “AUTOM.” eingeben können, wählen Sie eine geeignete Option SECAM, N4.43, PAL M, entsprechend dem aktuellen Eingang. PAL N, PAL60 MULTI-DISPLAY Stellt die Verwendung mehrfacher Monitore ein (siehe “Beispiel für Multi-Monitor-Einstellung” unten). -
Seite 27: Menükonfi Guration - Technische Einst
Menükonfi guration — TECHNISCHE EINST. Im Setup-Menü können Sie verschiedene Einstellungen wie Farbtemperatur und Timer ändern. M E N U M E N U T E C H N I S C H E E I N S T. 1 / 2 FA R B T E M P E R AT. -
Seite 28: Fernsteuerungstyp
FARBTEMPERAT. Gegenstand Auszuführender Vorgang Einstellwert MIN += 000 += MAX (in R ANSTEUERUNG, Stellt den Ansteuerungspegel jeder Farbe ein (Rot, Grün und G ANSTEUERUNG, Blau). 512 Stufen) B ANSTEUERUNG MIN += 000 += MAX (in R ABSCHALTUNG, Stellt den Abschnittpunkt jeder Farbe ein (Rot, Grün und Blau). G ABSCHALTUNG, 512 Stufen) B ABSCHALTUNG... - Seite 29 Menükonfi guration — TECHNISCHE EINST. (Forts.) M E N U M E N U T E C H N I S C H E E I N S T. 1 / 2 Z E I T S C H A LT U H R FA R B T E M P E R AT U R Z E I T S C H A LT U H R U H R Z E I T...
-
Seite 30: Einschaltverzög
ZEITSCHALTUHR Gegenstand Auszuführender Vorgang Einstellwert UHRZEIT Stellt die Uhrzeit ein. 00 += 23 STUNDEN Stellen Sie die Stunde ein. 00 += 59 MINUTEN Stellt die Minute ein. EINSCHALTEN Aktiviert/deaktiviert den Einschalt-Timer. EIN, AUS EINSCHALTZEIT Stellt die Zeit zum Einschalten des Monitors ein. 00 += 23 STUNDEN Stellen Sie die Stunde ein. - Seite 31 Menükonfi guration — TECHNISCHE EINST. (Forts.) T E C H N I S C H E E I N S T. 1 / 2 FA R B T E M P E R AT U R E I N S T. B . F E H L E N D E M S Y N C FERNSTEUERUNGSAUSWAHL E I N S C H A LT S P E R R U N G E N Z E I T S C H A LT U H R...
-
Seite 32: Alles Zurücksetzen
LÜFTER GESCHW. Stellt die Geschwindigkeit des internen Kühlgebläses ein. Bei senkrechtem Anbringen des Monitors wählen Sie “HOCH”. Einstellwert: HOCH, NIEDR. I/P MODUS Wählen Sie einen Modus, bei dem Sie am wenigsten Rauschen im Bildschirm sehen. Einstellwert: MODUS1, MODUS2, MODUS3 SAMPLING MODUS Wählt den Sampling-Modus für die vom Computer angelegten Signale, um Rauschen zu verringern und dünne senkrechte Linien im Bild deutlicher zu zeigen. -
Seite 33: Einstellen Der Einschaltsperre
Menükonfi guration — TECHNISCHE EINST. (Forts.) Einstellen der Einschaltsperre Wenn die Einschaltsperre auf “EIN” gestellt ist, müssen Sie beim Einschalten des Monitors das Passwort eingeben. Ohne Eingabe des korrekten Passworts können Sie keine Bedienung ausführen, ausgenommen Eingabe des Passworts und Ausschalten des Monitors. -
Seite 34: Verwendung Der Externen Steuerung
Verwendung der externen Steuerung 7 Über die externe Steuerung Der Monitor hat zwei externe Steueranschlüsse wie folgt: • RS-232C-Anschluss: Für Bedienung mit diesem Anschluss wenden Sie sich an Ihren Händler. • RS-485-Anschlüsse: Sie können das externe Steuersystem in “FERNSTEUERUNGSTYP” im Setup-Menü wählen (siehe “CNT. RJ45 AUSG.”... -
Seite 35: Verwendung Serieller Kommunikation
Verwendung der externen Steuerung (Forts.) 7 Verwendung serieller Kommunikation Sie können den Monitor von einem PC oder dedizierten Steuerteil über die Anschlüsse RS-485 oder RS-232C steuern. Einzelheiten zur Bedienung des Monitors von einem PC oder dem dedizierten Steuerteil erfahren Sie bei Ihrem Fachhändler. Eingangsbuchse Kabel Technische... - Seite 36 Verwendung der externen Steuerung (Fort.) 7 Verwendung des MAKE/TRIG.-Systems Der RS-485 IN-Anschluss ist wie folgt konfi guriert. Sie können Funktionen zu jedem Klinkenanschluss durch Einstellung von “FERNSTEUERUNGSTYP” zuweisen (siehe “PORT F1 – PORT F5” auf Seite 27). 1 2 3 4 5 6 7 8 Pin Nr.
-
Seite 37: Störungssuche
Störungssuche Lösungen für übliche Probleme beim Monitor werden hier beschrieben. Wenn keine der hier vorgeschlagenen Lösungen das Problem behebt, trennen Sie den Monitor vom Netz und wenden sich an Ihren Fachhändler oder eine Kundendienststelle. Selbstdiagnose-Lämpchen leuchtet Es liegt kein Strom an. (blinkt). - Seite 38 Symptom Mögliche Ursache und Abhilfe Seite Strom wird plötzlich ein- oder Der Ein/Aus-Timer ist aktiviert. Deaktivieren Sie den Timer. ausgeschaltet. • Für RGB-Eingang justieren Sie “DOT CLOCK” und “CLOCK PHASE” im Hauptmenü. Das Bild wird verschwommen. • • Wenn das für den RGB-Anschluss verwendete Verbindungskabel lang ist, stellen Sie “SYNC.
-
Seite 39: Selbstdiagnose-Indikation
Ansammlung von Staub um die Einlässe oder falsche Installation verursacht wird. Wenn die Ursache des internen Hitzestaus beseitigt ist, verschwindet diese Anzeige, und Modellbezeichnung: LCD-DISPLAYMONITOR GM-H40L1G der Bildschirm schaltet auf normale Helligkeit zurück. • Wenn “TEMP. OVER” in Gelb blinkt Die Selbstdiagnose-Lämpchen leuchten oder blinken wie in der... -
Seite 40: Technische Daten
Technische Daten Allgemeines Modellbezeichnung GM-H40L1G Rahmenfarbe Metallic-Dunkelgrau Bildschirmgröße Typ 40 Breitformat Seitenverhältnis 16:9 (Breitbildformat) LCD-Panel 40” breit, Aktiv-Matrix-TFT Eff ektive Bildschirmgröße (B x H, Diagonal) 885 mm x 498 mm, 1 015 mm Anzahl der erscheinenden Pixel 1 366 (H) x 768 (V) Anzahl der erscheinenden Farben 16,77 Millionen (256 Farben für je RGB) - Seite 41 Hinweis zum Transport Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport. Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern. • Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet und können sich deshalb von den tatsächlichen Produkten unterscheiden.
- Seite 42 © 2006 Victor Company of Japan, Limited 0106MKH-MW-VP...
