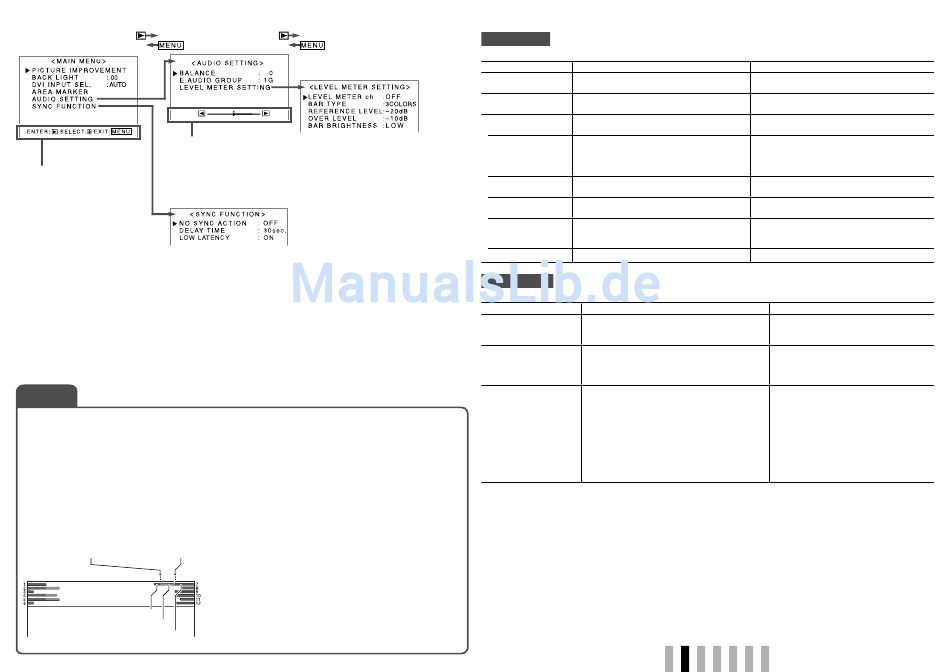

Einstellbalken
Wird bei Wahl von
"BALANCE" angezeigt.
Bedienungsrichtlinie
Zeigt die Tasten für
jeden Vorgang.
• Das Menü verschwindet in etwa 30 Sekunden nach der vorherigen Bedienung.
• Je nach Eingang oder Eingangssignal erscheinen einige Punkte möglicherweise nicht im Menü.
• Die vom MAKE-System gesteuerten Punkte erscheinen nicht im Menü.
HINWEIS
Einstellung von "E.AUDIO GROUP"
Die Einstellwerte und die wählbaren Audiokanäle von EMBEDDED AUDIO-Signale sind wie folgt.
1G: Kanal (Kanäle) 1/2/3/4/1+2/3+4/1 – 4 (1G)
2G: Kanal (Kanäle) 5/6/7/8/5+6/7+8/5 – 8 (2G)
1-2G: Kanal (Kanäle) 1/2/3/4/5/6/7/8/1+2/3+4/5+6/7+8/1 – 4 (1G)/5 – 8 (2G)/1 – 8 (1G+2G)
3G: Kanal (Kanäle) 9/10/11/12/9+10/11+12/9 – 12 (3G)
1-3G: Kanal (Kanäle) 1/2/3/4/5/6/7/8/9/10/11/12/1+2/3+4/5+6/7+8/9+10/11+12/1 – 4 (1G)/5 – 8 (2G)/
9 – 12 (3G)/1 – 8 (1G+2G)/1 – 12 (1-3G)
Beispiel der Pegel-Messanzeige —Pegelmesserposition und Audiokanäle
Beispiel: Wenn "LEVEL METER ch" auf "LINE" gestellt ist und "BAR TYPE" auf "3COLORS" gestellt ist.
OVER LEVEL
REFERENCE LEVEL
Rot
Gelb
Grün
• Wenn "BAR TYPE" auf "W.100" gestellt ist, wird der
Standard-Eingangspegel wie in "REFERENCE LEVEL"
eingestellt mit der Linienanzeige gezeigt. Der in "OVER
LEVEL" eingestellte Eingangspegel wird nicht angezeigt.
• Die Pegel-Meßanzeige ohne Signaleingang erscheint in
Weiß für die Einstellung "3COLORS" und in Grau für
"W.100".
• Sie können die Position für die Pegel-Messanzeige—im
unteren oder oberen Bildschirmbereich wählen
(☞ "POSITION" in "INFORMATION" auf Seite 13).
AUDIO SETTING
Einstellung für die Audioausgangsbalance der EMBEDDED AUDIO-Signale und des Pegelmessers
Gegenstand
Zum
BALANCE
Einstellen die Klangbalance zwischen rechten
und linken Lautsprechern.
E.AUDIO GROUP*
1
Wählen die Audiokanalgruppe der
EMBEDDED AUDIO-Signale.
LEVEL METER
Einstellen die Pegelmesser-Anzeige für die
SETTING*
1
EMBEDDED AUDIO-Signale.
LEVEL METER ch
Wählen, wie die Audiokanäle in der Pegel-
Messanzeige angezeigt werden.
BAR TYPE
Wählen die Farbe der Pegel-Messanzeige.
REFERECE LEVEL Wählen den Standard-Eingangspegel, der in
der Pegel-Messanzeige angezeigt wird.
OVER LEVEL
Wählen des Ansprechpegels bei
Übersteuerung, der bei dreifarbiger Anzeige
(3COLORS) in Rot dargestellt wird.
BAR BRIGHTNESS Wählen die Helligkeit der Pegel-Messanzeige. LOW, HIGH
SYNC FUNCTION
Einstellung für die Synchronisation mit Signalen
Gegenstand
Zum
NO SYNC ACTION
Wählen den Bildschirmstatus, wenn kein Signal
anliegt.
DELAY TIME
Wählen den Zeitraum, bevor der
Bildschirmstatus nach dem Stoppen anliegender
Signale umschaltet, wie in "NO SYNC ACTION"
gewählt.
LOW LATENCY
Aktiviert/deaktiviert die Funktion zum Verkürzen
der zur Anzeige des Bildes benötigten Zeit
(niedrige Latenzfunktion).
• Wenn das Bild nicht stetig erscheint, während
"ON" gewählt ist, wählen Sie "OFF".
• Während "ON" gewählt ist, kann das
angezeigte Bild instabil werden, wenn eine
Bedienung mit den Tasten an der Frontblende
oder über das Menü ausgeführt wird, oder
wenn das Signalformat wechselt.
• Die Einstellung "NO SYNC ACTION" auf "GRAY B." verringert die Leistungsaufnahme der Rückbeleuchtung um
die Hälfte. (Die Bildschirmfarbe wechselt auf Grau um.)
Durch Wahl von "P.SAVE" wird die Leistungsaufnahme verringert, indem die Rückbeleuchtung ausgeschaltet wird.
*
1
Gespeichert für jeden Eingang.
Einstellwert
L5 – L1, 0, R1 – R5
☞ "HINWEIS"
☞ "HINWEIS"
OFF, LINE (Zeigt die Kanäle 1 – 6 links im
Bildschirm und 7 – 12 rechts.), DIVIDE (Zeigt
die ungeraden Kanäle links im Bildschirm und
die geraden Kanäle rechts.)
3COLORS (3 Farben zur Anzeige von
Variationen in Eingangspegeln), W.100 (weiß)
–20dB, –18dB
–10dB, –8dB, –6dB, –4dB, –2dB
Einstellwert
OFF,
P.SAVE (Stromsparmodus),
GRAY B. (grauer Bildschirm)
30sec., 5min., 15min.
ON, OFF
