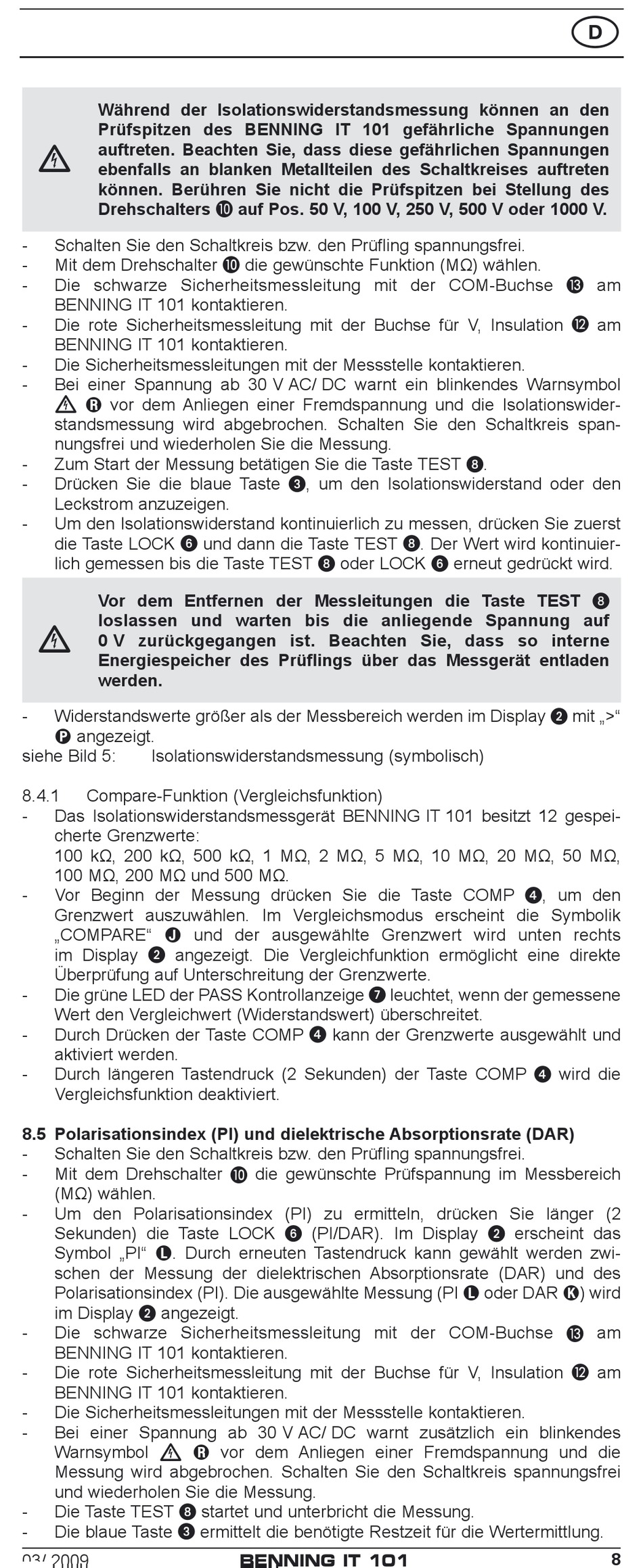

Benning IT 101 Bedienungsanleitung Seite 14

Während der Isolationswiderstandsmessung können an den
Prüfspitzen des BENNING IT 101 gefährliche Spannungen
auf treten. Beachten Sie, dass diese gefährlichen Spannungen

eben falls an blanken Metallteilen des Schaltkreises auftreten
können. Berühren Sie nicht die Prüfspitzen bei Stellung des
Drehschalters J auf Pos. 50 V, 100 V, 250 V, 500 V oder 1000 V.
- Schalten Sie den Schaltkreis bzw. den Prüfling spannungsfrei.
- Mit dem Drehschalter J die gewünschte Funktion (MΩ) wählen.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse M am
BENNING IT 101 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, Insulation L am
BENNING IT 101 kontaktieren.
- Die Sicherheitsmessleitungen mit der Messstelle kontaktieren.
- Bei einer Spannung ab 30 V AC/ DC warnt ein blinkendes Warn symbol

R vor dem Anliegen einer Fremdspannung und die Iso lations wider -
standsmessung wird abgebrochen. Schalten Sie den Schaltkreis span-
nungs frei und wiederholen Sie die Messung.
- Zum Start der Messung betätigen Sie die Taste TEST 8 .
- Drücken Sie die blaue Taste 3 , um den Isolationswiderstand oder den
Leckstrom anzuzeigen.
- Um den Isolationswiderstand kontinuierlich zu messen, drücken Sie zuerst
die Taste LOCK 6 und dann die Taste TEST 8 . Der Wert wird kontinuier-
lich gemessen bis die Taste TEST 8 oder LOCK 6 erneut gedrückt wird.
Vor dem Entfernen der Messleitungen die Taste TEST 8
loslassen und warten bis die anliegende Spannung auf

0 V zurückgegangen ist. Beachten Sie, dass so interne
Energiespeicher des Prüflings über das Messgerät entladen
werden.
- Widerstandswerte größer als der Messbereich werden im Display 2 mit „>"
P angezeigt.
siehe Bild 5:
8.4.1 Compare-Funktion (Vergleichsfunktion)
- Das Isolationswiderstandsmessgerät BENNING IT 101 besitzt 12 ge spei-
cherte Grenzwerte:
100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ, 20 MΩ, 50 MΩ,
100 MΩ, 200 MΩ und 500 MΩ.
- Vor Beginn der Messung drücken Sie die Taste COMP 4 , um den
Grenzwert auszuwählen. Im Vergleichsmodus erscheint die Symbolik
„COMPARE" J und der ausgewählte Grenzwert wird unten rechts
im Display 2 angezeigt. Die Vergleichfunktion ermöglicht eine direkte
Überprüfung auf Unterschreitung der Grenzwerte.
- Die grüne LED der PASS Kontrollanzeige 7 leuchtet, wenn der gemessene
Wert den Vergleichwert (Widerstandswert) überschreitet.
- Durch Drücken der Taste COMP 4 kann der Grenzwerte ausgewählt und
aktiviert werden.
- Durch längeren Tastendruck (2 Sekunden) der Taste COMP 4 wird die
Vergleichsfunktion deaktiviert.
8.5 Polarisationsindex (PI) und dielektrische Absorptionsrate (DAR)
- Schalten Sie den Schaltkreis bzw. den Prüfling spannungsfrei.
- Mit dem Drehschalter J die gewünschte Prüfspannung im Messbereich
(MΩ) wählen.
- Um den Polarisationsindex (PI) zu ermitteln, drücken Sie länger (2
Sekunden) die Taste LOCK 6 (PI/DAR). Im Display 2 erscheint das
Symbol „PI" L. Durch erneuten Tastendruck kann gewählt werden zwi-
schen der Messung der dielektrischen Absorptionsrate (DAR) und des
Polarisationsindex (PI). Die ausgewählte Messung (PI L oder DAR K) wird
im Display 2 angezeigt.
- Die schwarze Sicherheitsmessleitung mit der COM-Buchse M am
BENNING IT 101 kontaktieren.
- Die rote Sicherheitsmessleitung mit der Buchse für V, Insulation L am
BENNING IT 101 kontaktieren.
- Die Sicherheitsmessleitungen mit der Messstelle kontaktieren.
- Bei einer Spannung ab 30 V AC/ DC warnt zusätzlich ein blinkendes
Warnsymbol
Messung wird abgebrochen. Schalten Sie den Schaltkreis spannungsfrei
und wiederholen Sie die Messung.
- Die Taste TEST 8 startet und unterbricht die Messung.
- Die blaue Taste 3 ermittelt die benötigte Restzeit für die Wertermittlung.
03/ 2009
Isolationswiderstandsmessung (symbolisch)

R vor dem Anliegen einer Fremdspannung und die
