GAMMA MEASURE (GAMMA-MESSUNG)
Anpassungen gemäß DICOM TEIL 14 können mithilfe des integrierten Frontsensors durchgeführt werden.
1. Um das Menü KALIBRIERUNG anzuzeigen, wählen Sie im erweiterten Menü die Option EIGENSTÄNDIGE KALIBRIERUNG
aus (Seite 29).
2. Drücken Sie die Taste LINKS oder RECHTS, um für den MODUS die Einstellung GAMMA MEASURE (GAMMA-MESSUNG)
auszuwählen (Abbildung D.1).
3. Wählen Sie das GAMMA aus, das Sie messen möchten, und drücken Sie SELECT.
HINWEIS: Diese Funktion kann nur genutzt werden, wenn GAMMA (erweitertes Menü, Menüpunkt 1) auf DICOM oder
PROGRAMMABLE (PROGRAMMIERBAR) festgelegt ist.
4. Die Meldung GAMMA MEASURED RESULT (GAMMA-MESSUNG ERGEBNIS) (Abbildung D.2) wird angezeigt. Mit den
Steuertasten können Sie das DATUM und die ZEIT einstellen. Drücken Sie anschließend SELECT.
5. Drücken Sie EXIT, um den Kalibrierungsmodus zu beenden.
HINWEIS: Wenn das Ergebnis FAIL (FELGESCHLAGEN) ist, führen Sie GAMMA ADJUST (GAMMA-ANPASSUNG) durch.
KALIBRIERUNG DES UMGEBUNGSLICHTSENSORS
Mit der KALIBRIERUNG DES UMGEBUNGSLICHTSENSORS wird der Umgebungslichtsensor manuell kalibriert.
Diese Funktion kann nur genutzt werden, wenn AMBIENT LIGHT COMP. (Seite 20) auf 1 oder 2 eingestellt ist.
Führen Sie die KALIBRIERUNG DES UMGEBUNGSLICHTSENSORS in den folgenden Fällen durch:
•
Die Benutzungsumgebung hat sich verändert.
HINWEIS: Führen Sie die Kalibrierung des Umgebungslichtsensors bitte unter indirektem Licht durch.
Für die KALIBRIERUNG DES UMGEBUNGSLICHTSENSORS werden ein Illuminanzmessgerät und ein Fern-
Luminanzmessgerät benötigt.
1. Messen Sie mit dem Fern-Luminanzmessgerät den Luminanzwert in der Mitte des Bildschirms bei ausgeschaltetem Monitor.
Wenn kein Fern-Luminanzmessgerät verfügbar ist, fahren Sie mit dem nächsten Schritt fort.
2. Schalten Sie den Monitor ein. Wählen Sie nach 30 Minuten im Kalibrierungsmodus AMBIENT SENSOR
(UMGEBUNGSLICHTSENSOR) aus (Abbildung AS.1).
Damit die Kalibrierung ordnungsgemäß durchgeführt werden kann, sollte der Bildschirm mindestens 30 Minuten warmlaufen.
Wenn die KALIBRIERUNG DES UMGEBUNGSLICHTSENSORS gestartet wird, bevor das Display warmgelaufen ist, wird
eine Warnmeldung auf dem Bildschirm angezeigt.
3. Eine Meldung zur Kalibrierung des Umgebungslichtsensors wird angezeigt. Drücken Sie SELECT.
4. Geben Sie den vom Illuminanzmessgerät gemessenen Wert ein. Das Messgerät sollte hierbei im selben Winkel wie der
Monitor aufgestellt werden (Abbildung AS.5).
Geben Sie den Wert mithilfe der Steuerungstasten ein, und drücken Sie SELECT (Abbildung AS.2).

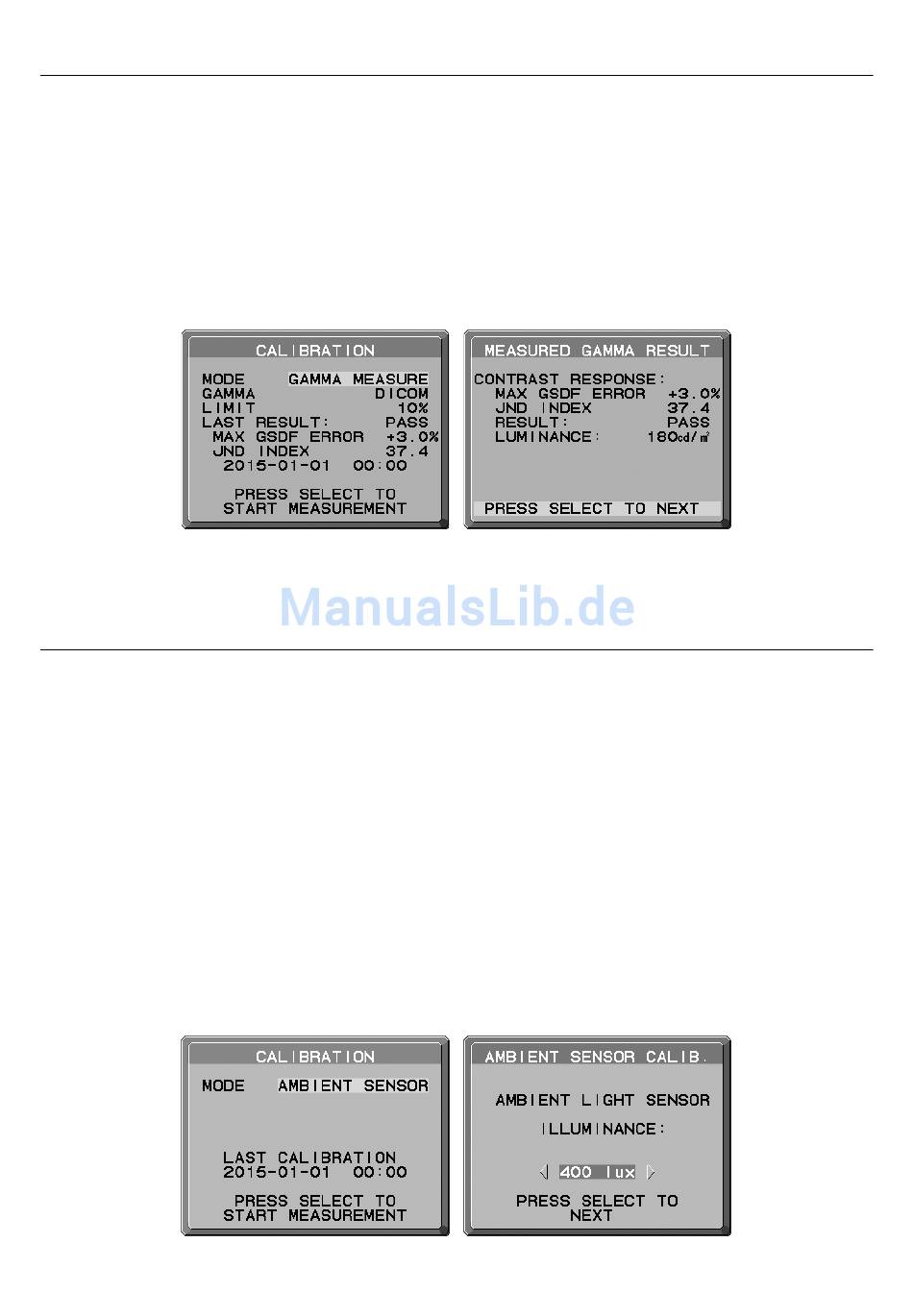

Abbildung D.1
Abbildung AS.1
Deutsch-32
Abbildung D.2
Abbildung AS.2
