6.1.2 Außengeräte 11-16 kW
Abmessungen
900
A
140
620
C
A
Vorderseite

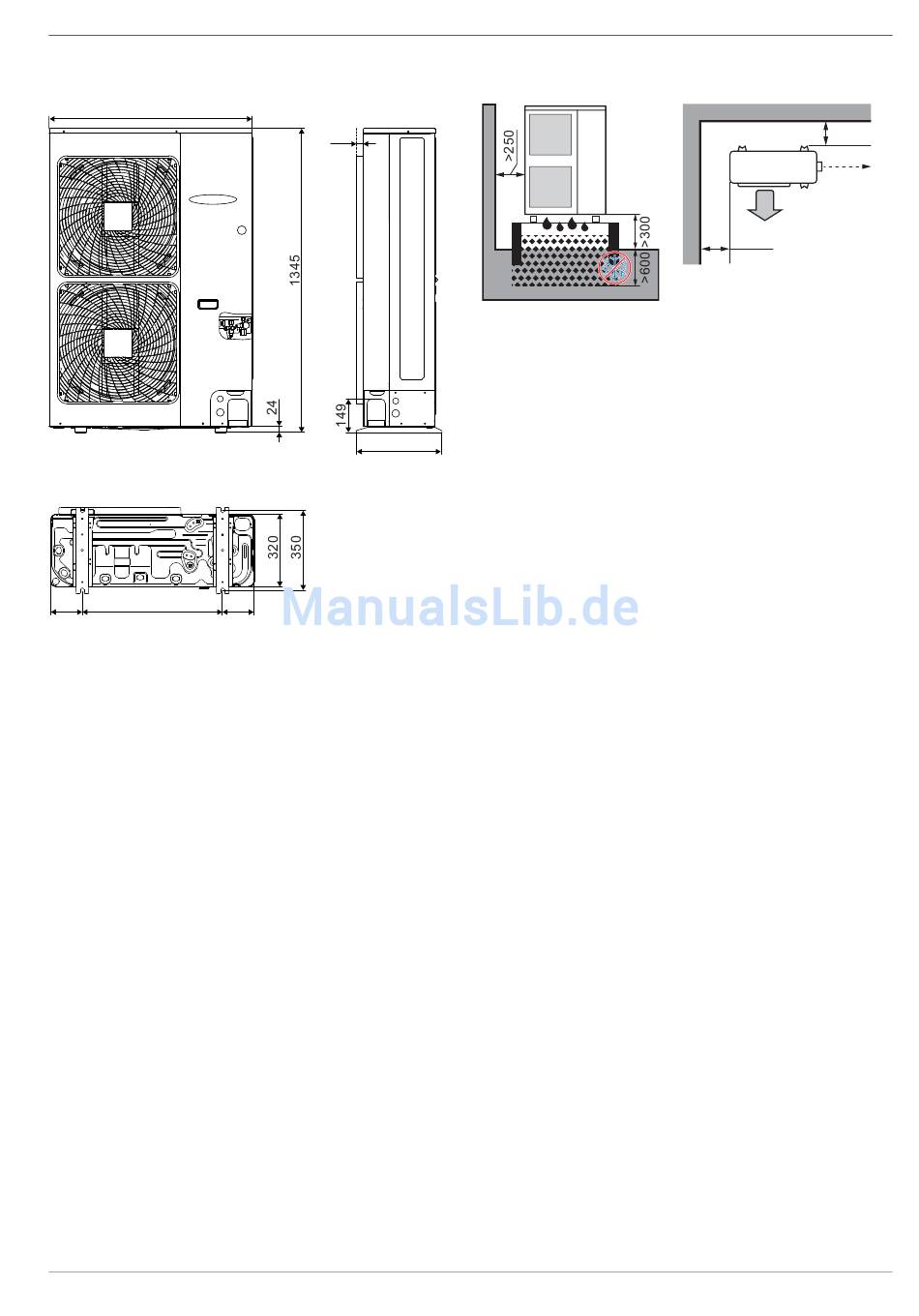

Bild 6-5
Abmessungen Außengerät
RRLQ 11-16 kW
PH ROTEX HPSU/HPU - 10/2016
30
380
B
140
B
Rechte Seite
C
Unterseite
Platzbedarf
Bild 6-6
Vorderansicht Außen-
gerät RRLQ 11-16 kW
auf Sockel
1)
Dieser Mindestabstand wird von ROTEX vorgeschrieben.
2)
Dieser Mindestabstand wird zu Wartungs-/Installationszwecken benötigt.
6
x
HPSU Bi-Bloc
>250
>500
>250
Bild 6-7
Draufsicht Außengerät
(1
(2
45
