10
x
HPU ground
20
10
-5
-10
0
25

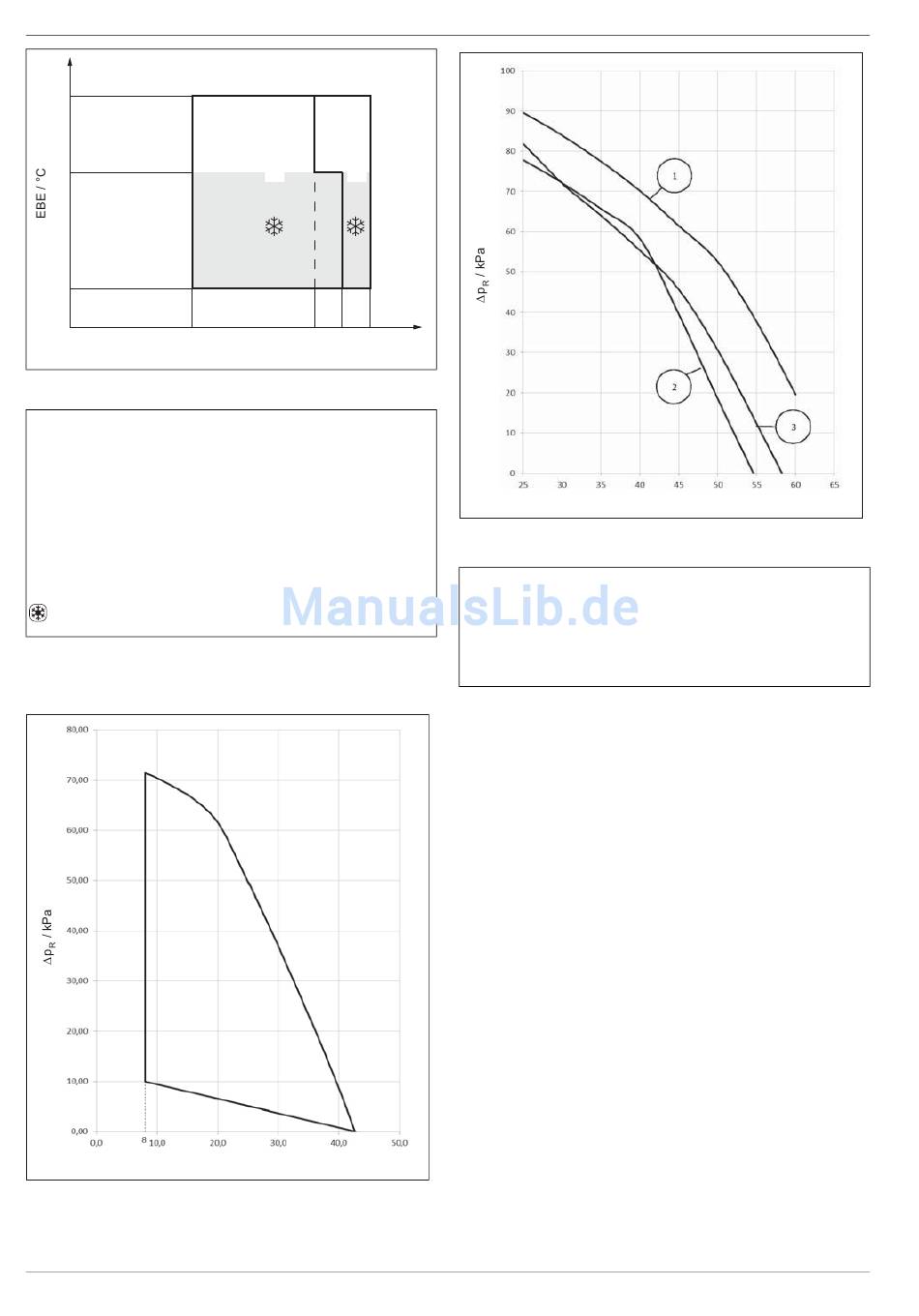

Bild 10-6 Temperaturbereich für Warmwasserbereitung
A
Betrieb nur durch Reserveheizung, wenn Einstellwert der Soll-Vor-
lauftemperatur < 24 °C.
B
Betrieb durch Wärmepumpe. Bei Leistungsmangel Unterstützung
durch elektrische Reserveheizung.
C
Wärmepumpen-Betrieb mit Unterstützung durch elektrische Re-
serveheizung.
D
Betrieb nur durch Wärmepumpe.
E
Betrieb nur durch Reserveheizung.
EBE Eintrittstemperatur am Sole-Wärmetauscher
LWC Wasseraustrittstemperatur am Kondensator
Frostgefahr - Einfrieren durch Hinzufügen von Frostschutz not-
wendig. Siehe Installationsanleitung.
Tab. 10-4 Legende zu Bild 10-5 bis Bild 10-6
10.5 Pumpenkennlinien
Bild 10-7 Restförderhöhe der Umwälzpumpe HPU ground -
Raumheizung
118
D
E
50
55
60
LWC / °C
m / l/min
H
Bild 10-8 Restförderhöhe der Umwälzpumpe HPU ground -
Soleförderung
1
Reines Wasser
2
Wassergemisch mit 40 % Propylenglykol (EBE: -5 °C)
3
Wassergemisch mit 29 % Ethanol (EBE: -5 °C)
EBE Eintrittstemperatur am Sole-Wärmetauscher
∆p
Restförderhöhe Umwälzpumpe (in mbar)
R
m
Durchfluss Heizungsnetz (in l/h)
H
Tab. 10-5 Legende zu Bild 10-7 bis Bild 10-8
m / l/min
H
PH ROTEX HPSU/HPU - 10/2016
