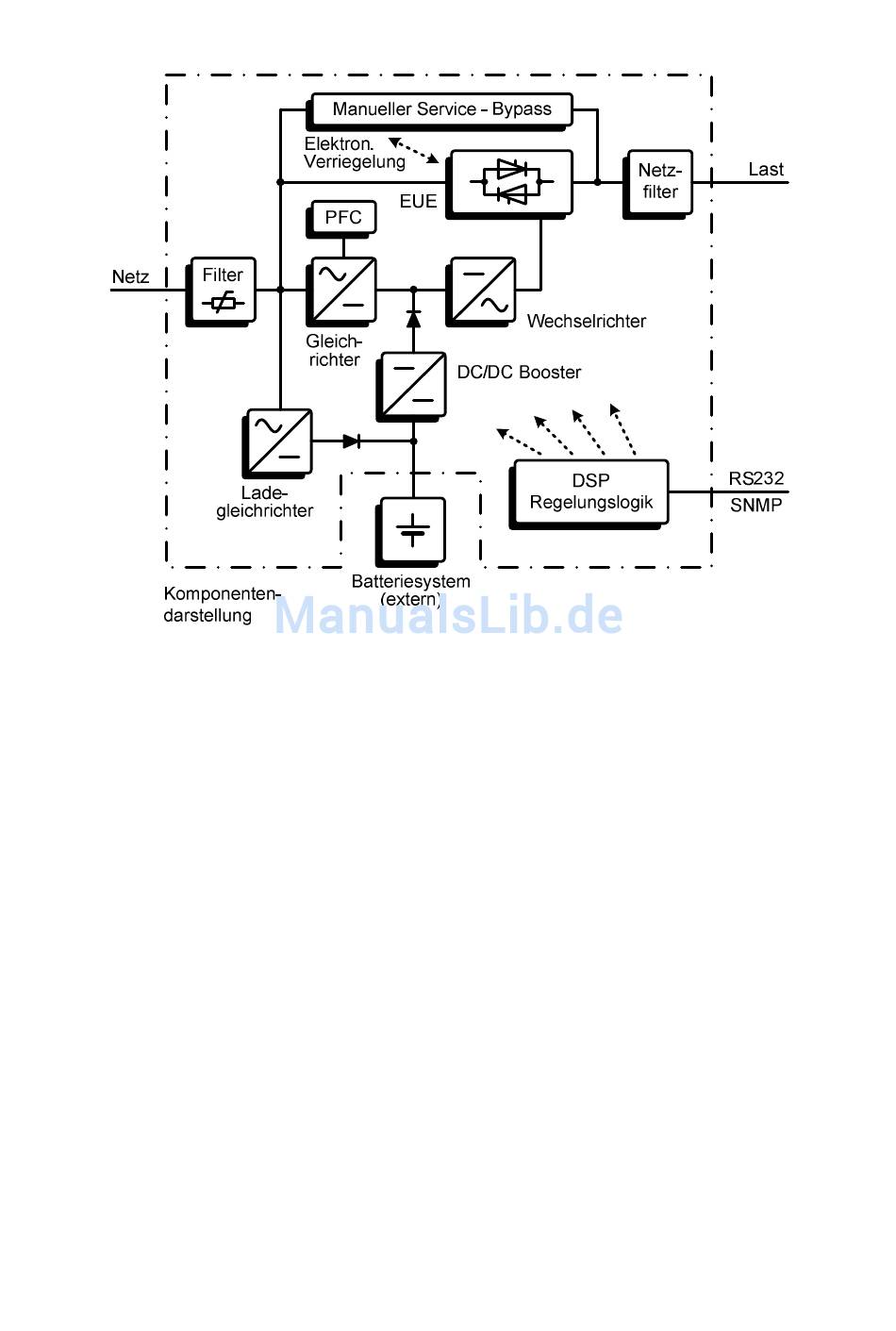

Systembeschreibung

Die USV wird zwischen dem öffentlichen Netz und den zu
schützenden Verbrauchern angeschlossen.
Das Leistungsteil des Gleichrichters wandelt die Netzspannung
in eine Gleichspannung zur Versorgung des Wechselrichters um.
Die angewandte Schaltungstechnik (PFC) erlaubt eine
sinusförmige Stromaufnahme und somit einen netzrück-
wirkungsarmen Betrieb. Ein separater, in Schaltnetzteil-
Technologie aufgebauter zweiter Gleichrichter (Lade-GR) sorgt
für die Ladung bzw. Erhaltungsladung der im Zwischenkreis
angekoppelten Batterie. Durch die Ausführung dieses Lade-
Gleichrichters ist der Oberwellengehalt des Ladestromes für die
Batterie nahezu null, wodurch die Nutzungsdauer der Batterie
nochmals erhöht wird. Der Wechselrichter übernimmt die
Umwandlung der Gleichspannung in eine sinusförmige
Ausgangsspannung. Eine mikroprozessorgesteuerte Regelung
auf Basis einer Pulsweitenmodulation (PWM) garantiert in
Verbindung mit digitaler Signalprozessortechnik und extrem
schnell pulsierenden IGBT-Leistungshalbleitern des Wechsel-
