Demag DC-Com 1 Betriebsanleitung Seite 49

DC-Com 1, DC-Com 2, DC-Com 5
Serien-Nr.
4
5
6
7

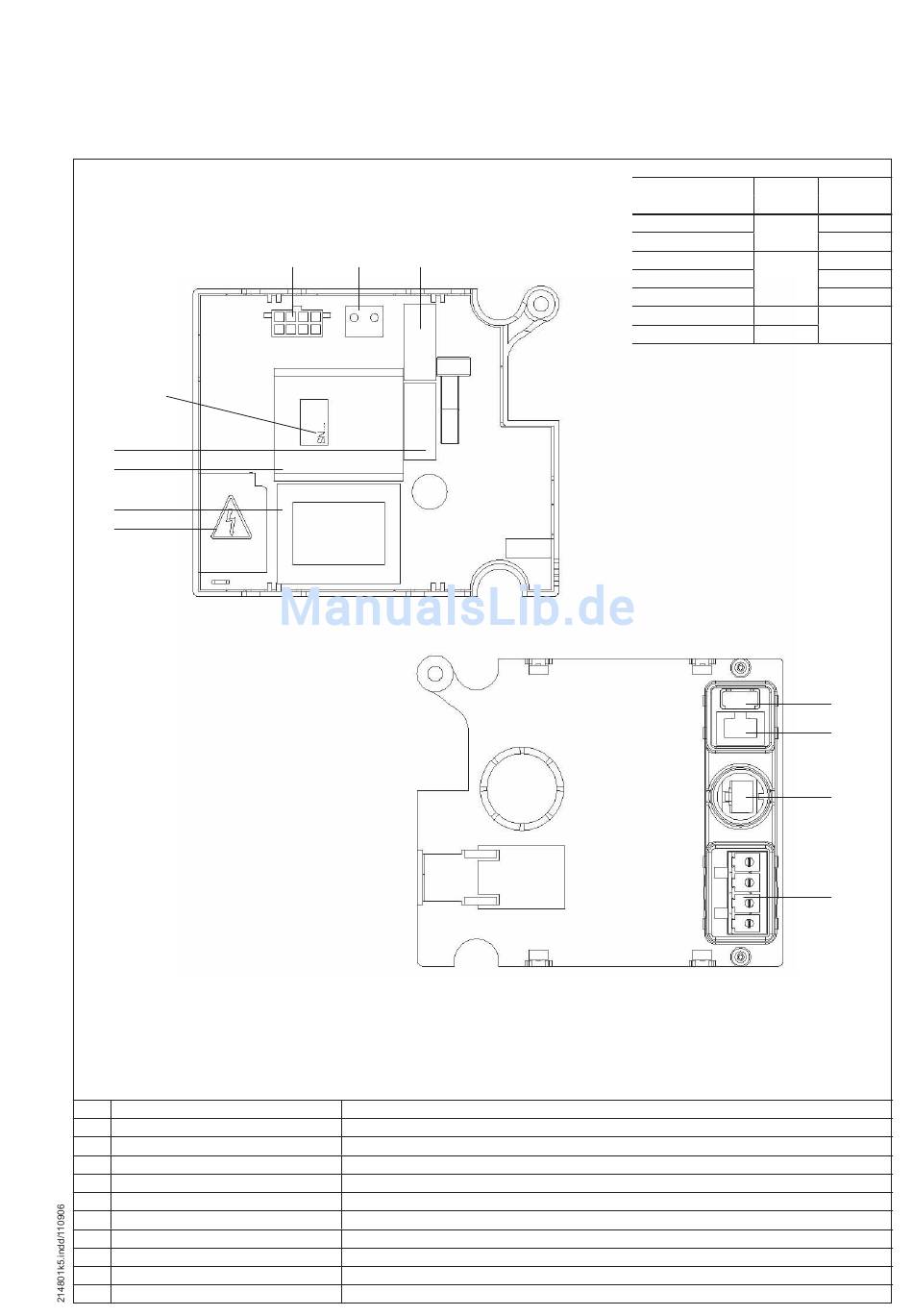

Pos. Benennung
1 Steckverbindung
2 Steckverbindung
3 Relais
4 Relais
5 Schütz
6 Transformator
7 Steckverbindung
9 Steckverbindung
11 Steckverbindung
12 Blindstecker
1 2 3
Funktion
Motoranschluss
Bremsenanschluss
Schnell / Langsam
Heben / Senken
Ein / Aus
Netzanschluss
Steuerleitungsanschluss
Hubgrenzschalteranschluss
Fahrwerkanschluss (optional)
Varianten Steuerungsset
Spannungsbereich Frequenz
[V] [Hz]
380 - 415
50
220 - 240
440 - 480
220 - 240 60
380 - 400
500 - 525 50
575 60
Bestell-Nr.
718 720 33
718 722 33
718 721 33
718 722 33
718 720 33
718 723 33
11
12
9
7
