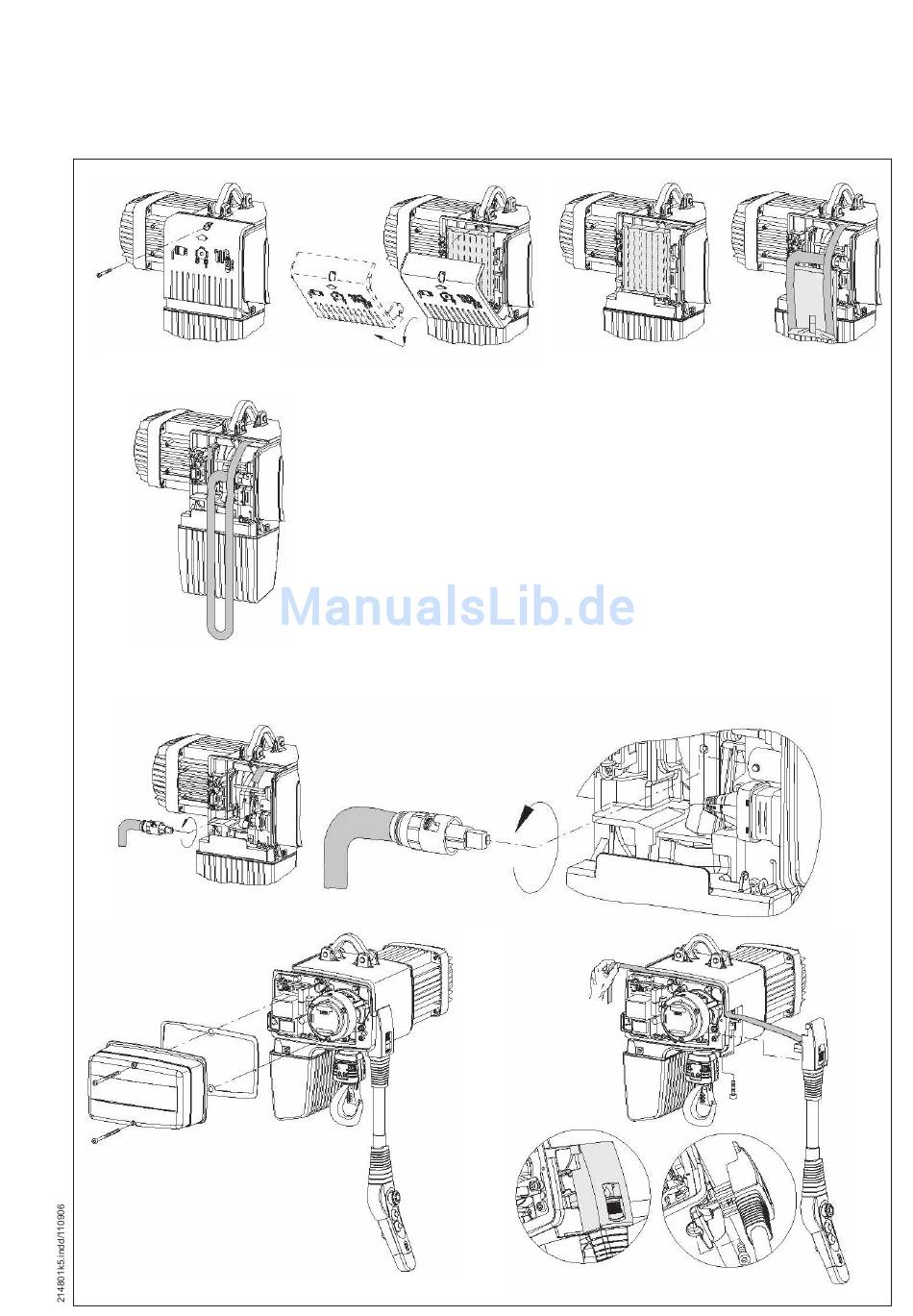

7.8 Austausch der Steuerleitung

9,5 Nm
Kettenzug von Versorgungsnetz (Netzanschlussschalter) trennen.
Servicehaube öffnen und aushängen.
Tasche mit Steuerleitung herausnehmen und öffnen.
Steuerleitung der Tasche entnehmen.
Bajonettverschluss durch drehen lösen und Steckverbindung Steuerleitung
entfernen.
Elektrohaube abschrauben.
Die Schraube an der Steuerleitungsarretierung lösen und Arretierung abnehmen.
Steuerleitung ausfädeln.
Die Montage der neuen Steuerleitung erfolgt in umgekehrter Reihenfolge. Dabei
ist darauf zu achten, dass
- die Nut der Steckerfassung mit der Verdrehsicherung im Elektrogehäuse
und
- die beiden Zapfen am Elektrogehäuse mit dem Bajonettverschluss überein-
stimmen.
Siehe auch Montage des Steuerschalters Abschnitt 4.2.
Siehe auch Höheneinstellung des Steuerschalters Abschnitt 4.4.
42596744.jpg 42596844.jpg 42596944.jpg
11 Nm
