4.6 Unterste Haken-
position einstellen
Bei Festlegung des Hakenweges / Hubhöhe ist zu berücksichtigten, dass in der
tiefsten Hakenstellung das Hakengeschirr auf dem Flurboden aufliegt.
Standardmäßig sind die Kettenzüge mit 4, 5 m bzw. 8 m Hakenweg ausgestattet.
Anschlagstück am 5. Kettenglied
des unbelasteten Kettenstranges
fest anbringen.
Anziehdrehmoment
DC-Com 1
DC-Com 2
DC-Com 5
DC-Com 10 1/1
DC-Com 10 2/1
Zur Reduzierung des Hakenweges ist wie folgt vorzugehen:

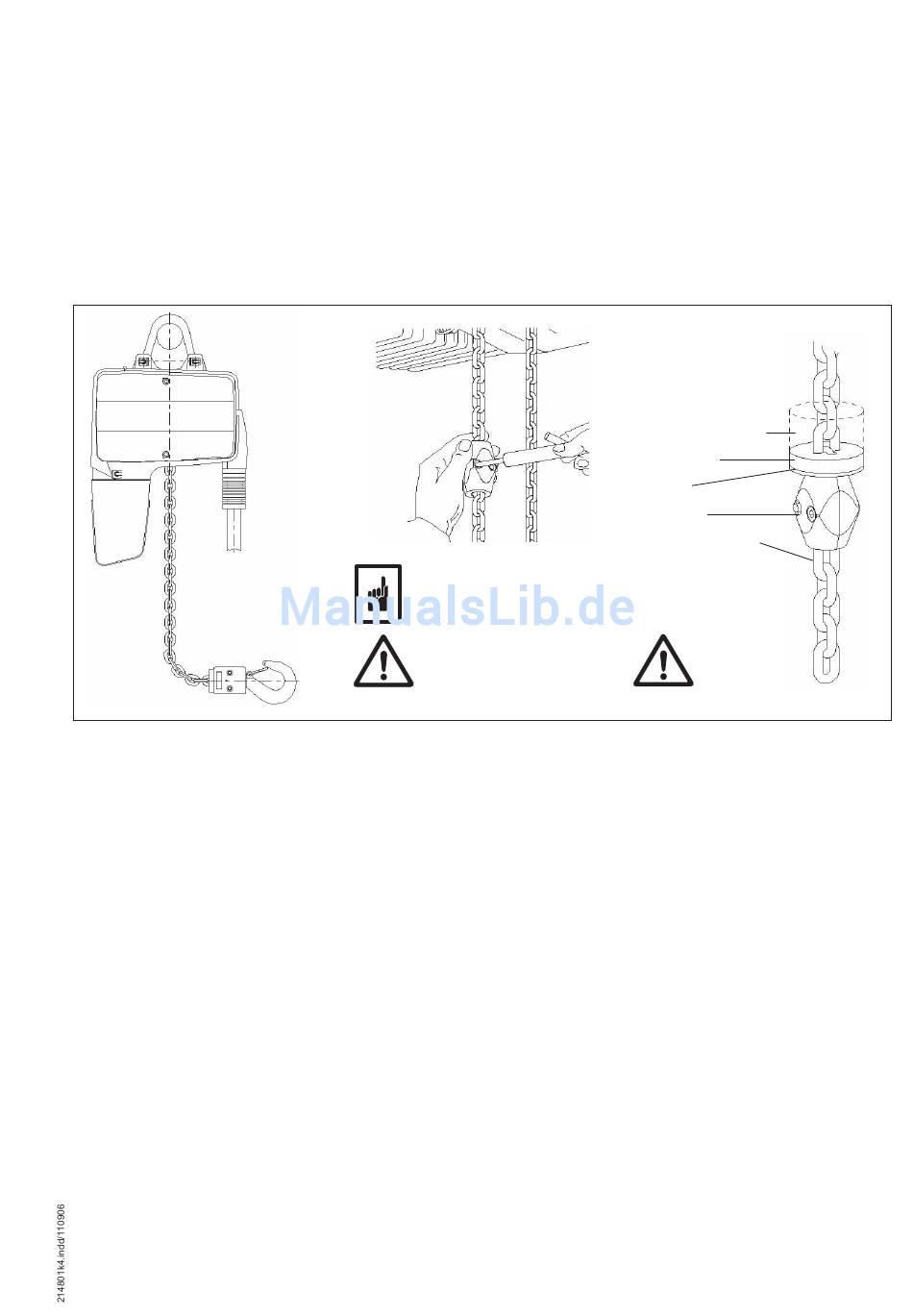

1. Den Haken wie in der Abbildung dargestellt verfahren.
2. Kettenzug durch Betätigen des Not-Halt oder Netzanschlussschalter stillsetzen
und gegen Wiedereinschalten sichern.
3. Kettenspeicher demontieren. Siehe Abschnitt 7.3.
4. Das Anschlagstück am freien Kettenende lösen.
5. Unmittelbar hinter der Dämpfungsplatte das Anschlagstück befestigen. Der
unbelastete Kettenstrang hinter dem Anschlagstück muss mindestens 5 Ketten-
glieder betragen.
6. Kette in Kettenspeicher legen und wieder an den Kettenzug montieren.
7. Nach Wiedereinschaltung Einstellung der untersten Hakenposition durch Ver-
fahren des Hakens prüfen und den eingestellten Hakenweg einmal komplett
durchlaufen lassen.
Puffer (Option Endschalter)
Dämpfungsplatte
Pufferblech
Anschlagstück
unbelasteter Kettenstrang
=
4,0 Nm
=
4,0 Nm
=
4,3 Nm
Montagereihenfolge
=
7,4 Nm
beachten!
=
7,4 Nm
31
