Bremse - Demag DC-Com 1 Betriebsanleitung

7.6 Bremse

Bremsenverschleiß prüfen
1. Kettenzug vom Versorgungsnetz trennen (Netztrennschalter),
2. Elektrohaube öffnen (Abschnitt 7.8),
3. Bremsenstecker lösen,
4. Bremse demontieren (drei Schrauben M5, Anziehdrehmoment 5,5 Nm),

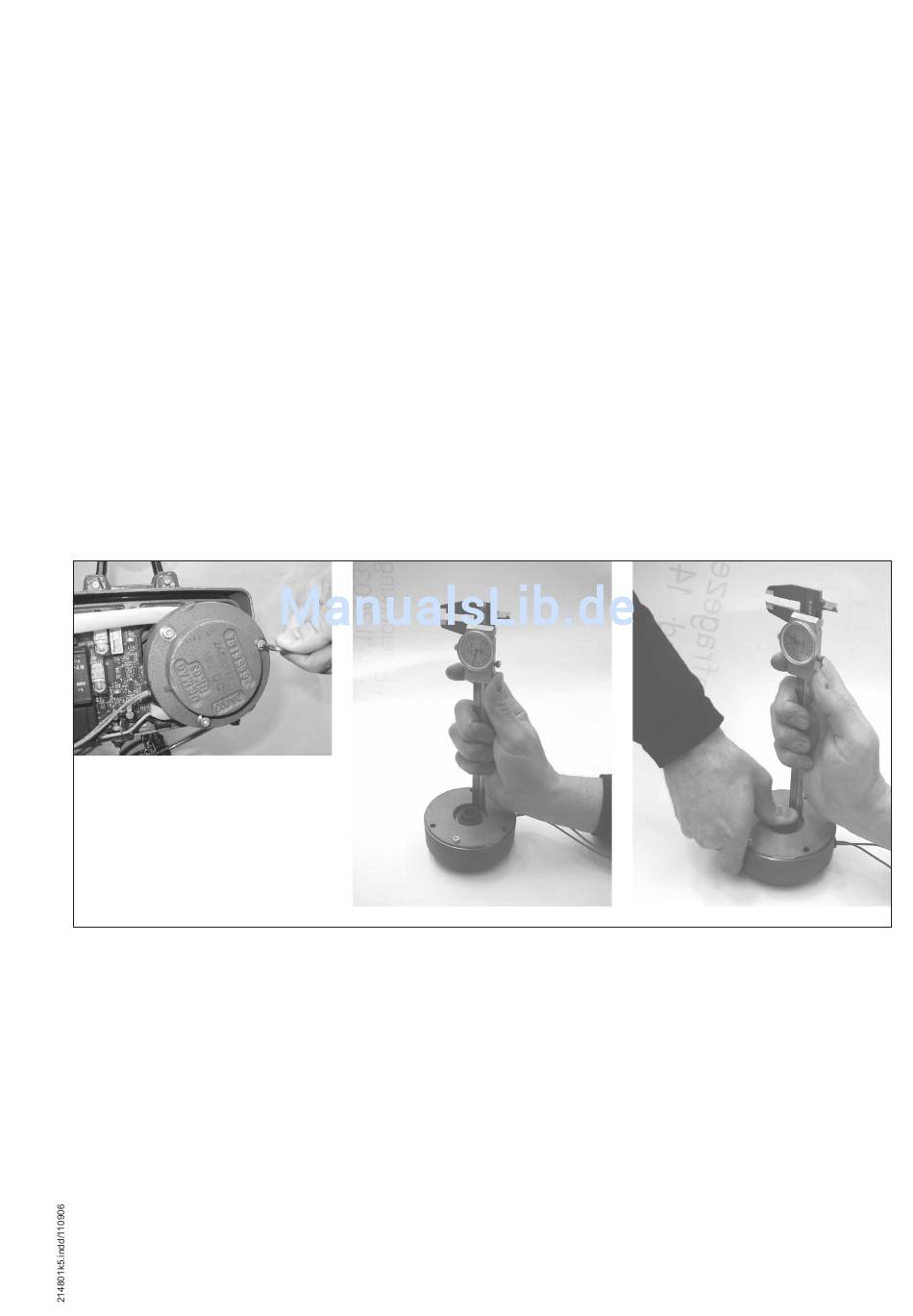

5. Bremsenverschleiß mit Messschieber aufnehmen, hierzu wie folgt vorgehen:
- Distanz von Bremsenrückseite zu Bremsscheibe mit Tiefenmaß oder Mess-
schieber in nicht betätigtem Zustand aufnehmen;
- Distanz von Bremsenrückseite zu Bremsscheibe mit Tiefenmaß oder Mess-
schieber in betätigtem Zustand messen, hierzu die Bremsscheibe bis zum
Anschlag gegen die Federn drücken. Eine Schraubzwinge oder ähnliches
kann zum Zusammendrücken der Bremse verwendet werden;
- aus den beiden Messwerten ist die Differenz zu bilden;
- wenn die Differenz 0,45 mm nicht überschreitet, kann der Kettenzug mit der
vorhandenen Bremse weiter betrieben werden; wird die Differenz von 0,45
mm überschritten, ist die Bremse auszutauschen;
Bei der Montage ist zu beachten, dass der Bereich des V-Rings am Bremsenkör-
per leicht einzufetten ist und die umlaufende Dichtlippe flächig auf der Bremsen-
rückseite anliegt.
42650944.JPG 42651044.JPG 42651144.JPG
45
