7.1.2 Wechsel Unterflasche
Einscherung 2/1 DC-Com 10

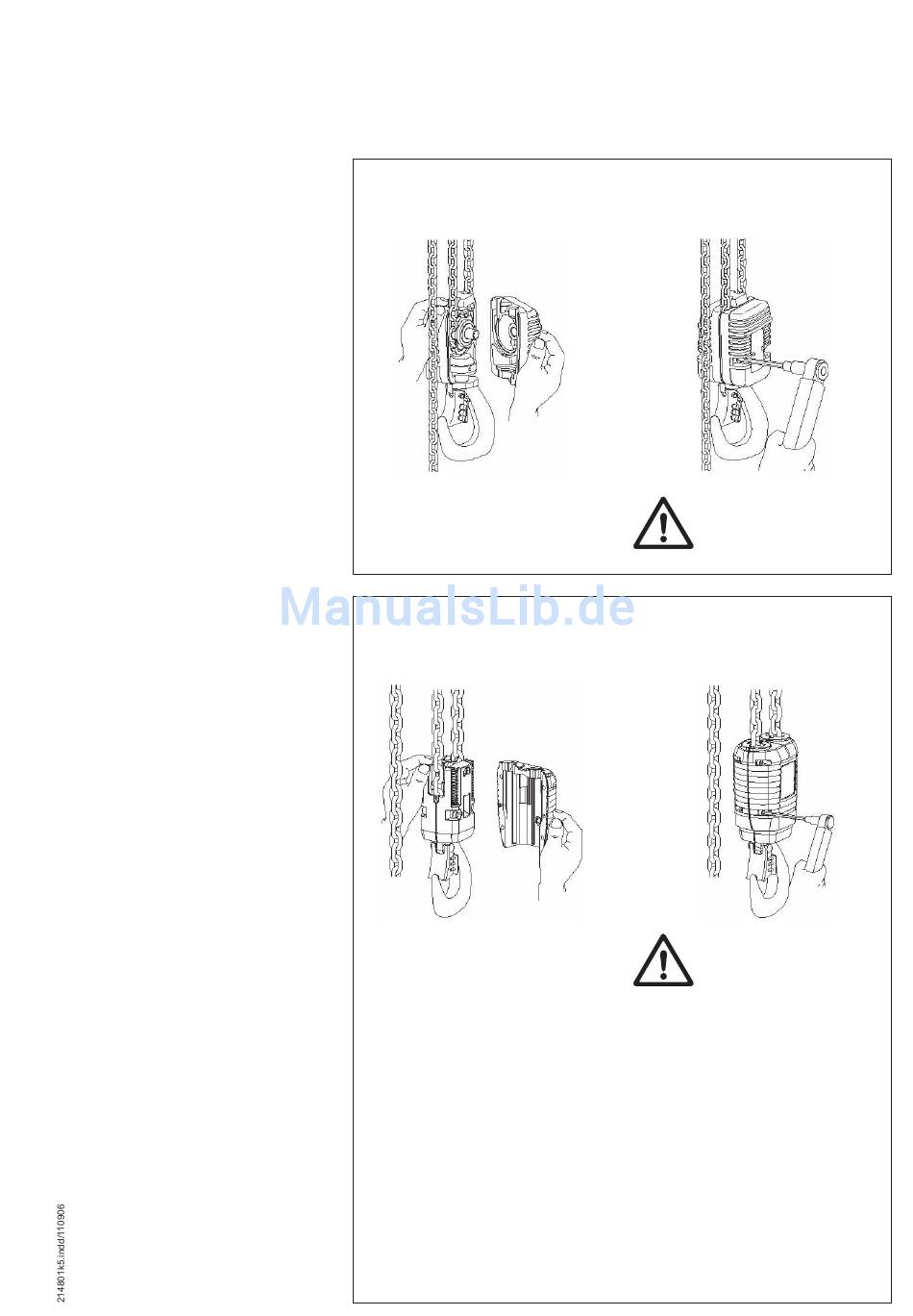

Unterflasche mit außenliegenden
Abschaltfedern
Unterflasche mit innenliegenden
Abschaltfedern
1. Hebezeug außer Betrieb nehmen;
2. Führungshälften demontieren (vier Schrauben M 6);
3. Kette aus dem Festpunkt lösen (siehe Abschnitt 7.2)
4. Kette aus Unterflasche entnehmen;
5. Korrekten Sitz der vier Abschaltfedern in den Unterflaschenhälften prüfen;
6. In neue Unterflasche Kette in gleicher Lage und Orientierung einführen (Kette
muss drallfrei arbeiten);
7. Neue Führungshälften montieren (Anziehdrehmoment 6 Nm);
8. Traglastschild aufkleben;
9. Funktionsprüfung durchführen (Verfahren in Endschalter und Kontrolle der
Anzeige in 7-Segment-Display).
Anziehdrehmoment
DC-Com 10
Anziehdrehmoment
DC-Com 10
= 55 Nm
= 6 Nm
37
