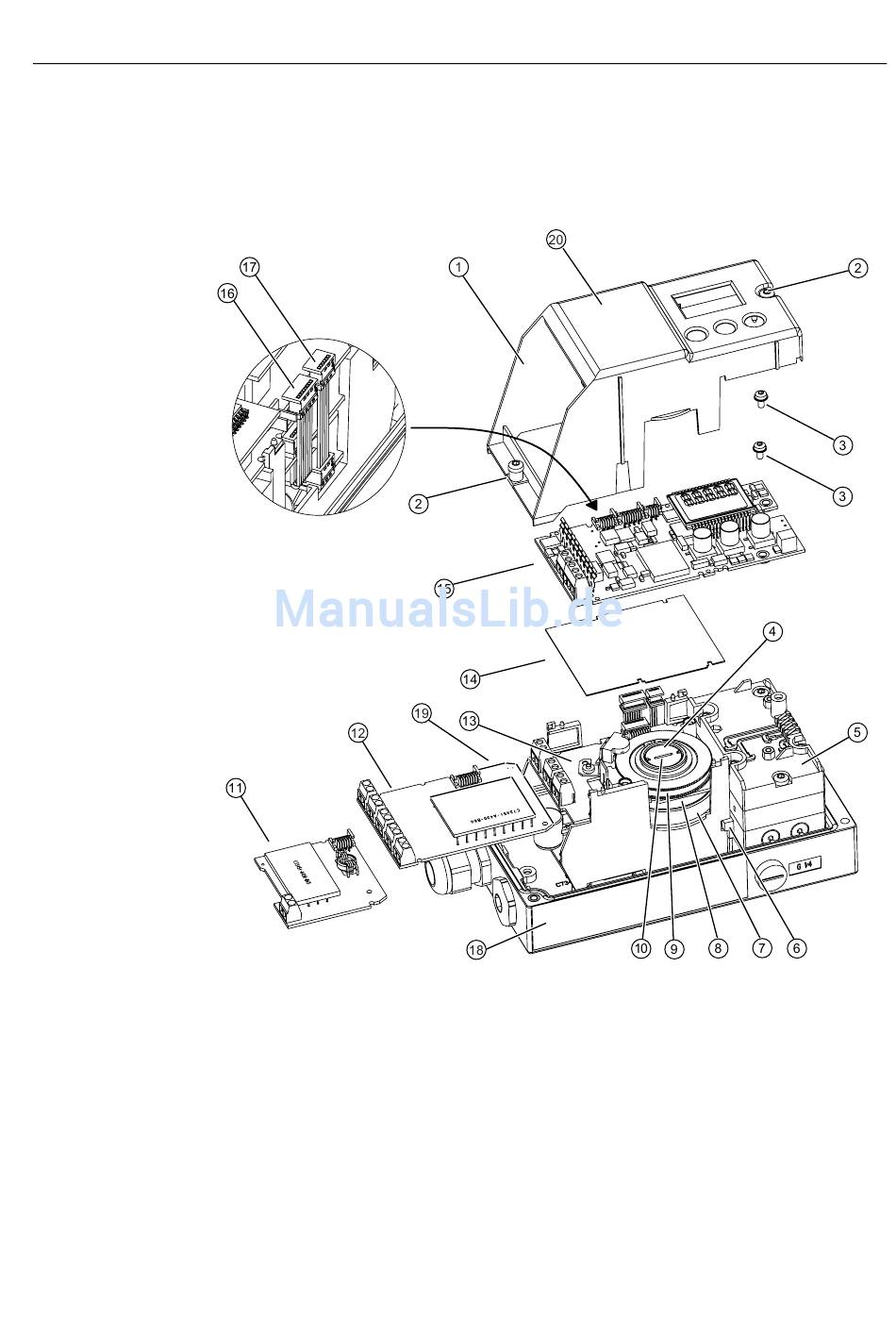

Übersichtsbild Einbau der Optionsmodule
Nachfolgende Darstellung unterstützt Sie beim Einbau der Optionsmodule:
①
②
③
④
⑤
⑥
⑦
⑧
SIPART PS2 mit und ohne HART-Kommunikation
Betriebsanleitung, 09/2008, A5E00074630-08
Baugruppenabdeckung
Befestigungsschrauben
Befestigungsschrauben
Stellscheibenlager
Ventilblock
Getriebeübersetzungsumschalter
Verstellrad Rutschkupplung
Stellscheibe für A2, Klemmen 51 und 52
Einbauen Optionsmodule
5.1 Generelles zum Einbau der Optionsmodule
⑬ SIA-Modul oder Grenzwert-Kontaktmodul
⑭ Isolierabdeckung
⑮ Grundplatine
⑯ Bandkabel für Alarmmodul
⑰ Bandkabel für I -Modul
y
⑱ Typschild
Schildersatz
⑲ Warnschild auf der dem Typschild
gegenüberliegenden Seite
