Rengör Filter; Byta/Ersätta Filter - Kärcher IV 100/40 M B1 Originalbetriebsanleitung

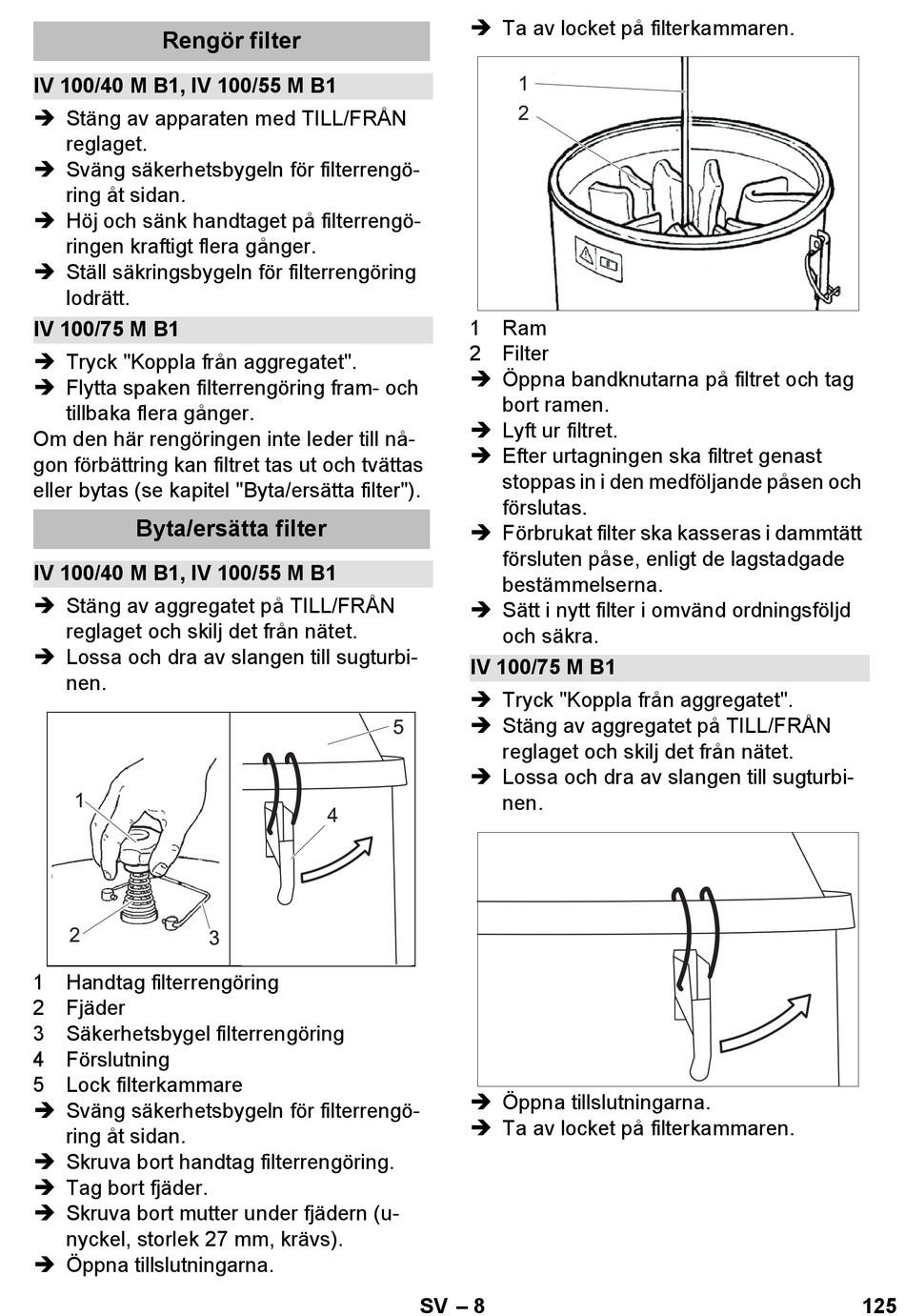

Rengör filter
IV 100/40 M B1, IV 100/55 M B1
 Stäng av apparaten med TILL/FRÅN
reglaget.
 Sväng säkerhetsbygeln för filterrengö-
ring åt sidan.
 Höj och sänk handtaget på filterrengö-
ringen kraftigt flera gånger.
 Ställ säkringsbygeln för filterrengöring
lodrätt.
IV 100/75 M B1
 Tryck "Koppla från aggregatet".
 Flytta spaken filterrengöring fram- och
tillbaka flera gånger.
Om den här rengöringen inte leder till nå-
gon förbättring kan filtret tas ut och tvättas
eller bytas (se kapitel "Byta/ersätta filter").
Byta/ersätta filter
IV 100/40 M B1, IV 100/55 M B1
 Stäng av aggregatet på TILL/FRÅN
reglaget och skilj det från nätet.
 Lossa och dra av slangen till sugturbi-
nen.
1 Handtag filterrengöring
2 Fjäder
3 Säkerhetsbygel filterrengöring
4 Förslutning
5 Lock filterkammare
 Sväng säkerhetsbygeln för filterrengö-
ring åt sidan.
 Skruva bort handtag filterrengöring.
 Tag bort fjäder.
 Skruva bort mutter under fjädern (u-
nyckel, storlek 27 mm, krävs).
 Öppna tillslutningarna.
 Ta av locket på filterkammaren.
1 Ram
2 Filter
 Öppna bandknutarna på filtret och tag
bort ramen.
 Lyft ur filtret.
 Efter urtagningen ska filtret genast
stoppas in i den medföljande påsen och
förslutas.
 Förbrukat filter ska kasseras i dammtätt
försluten påse, enligt de lagstadgade
bestämmelserna.
 Sätt i nytt filter i omvänd ordningsföljd
och säkra.
IV 100/75 M B1
 Tryck "Koppla från aggregatet".
 Stäng av aggregatet på TILL/FRÅN
reglaget och skilj det från nätet.
 Lossa och dra av slangen till sugturbi-
nen.
 Öppna tillslutningarna.
 Ta av locket på filterkammaren.
– 8
SV 125
