Scheppach BD7500 Original Anleitungen Seite 28

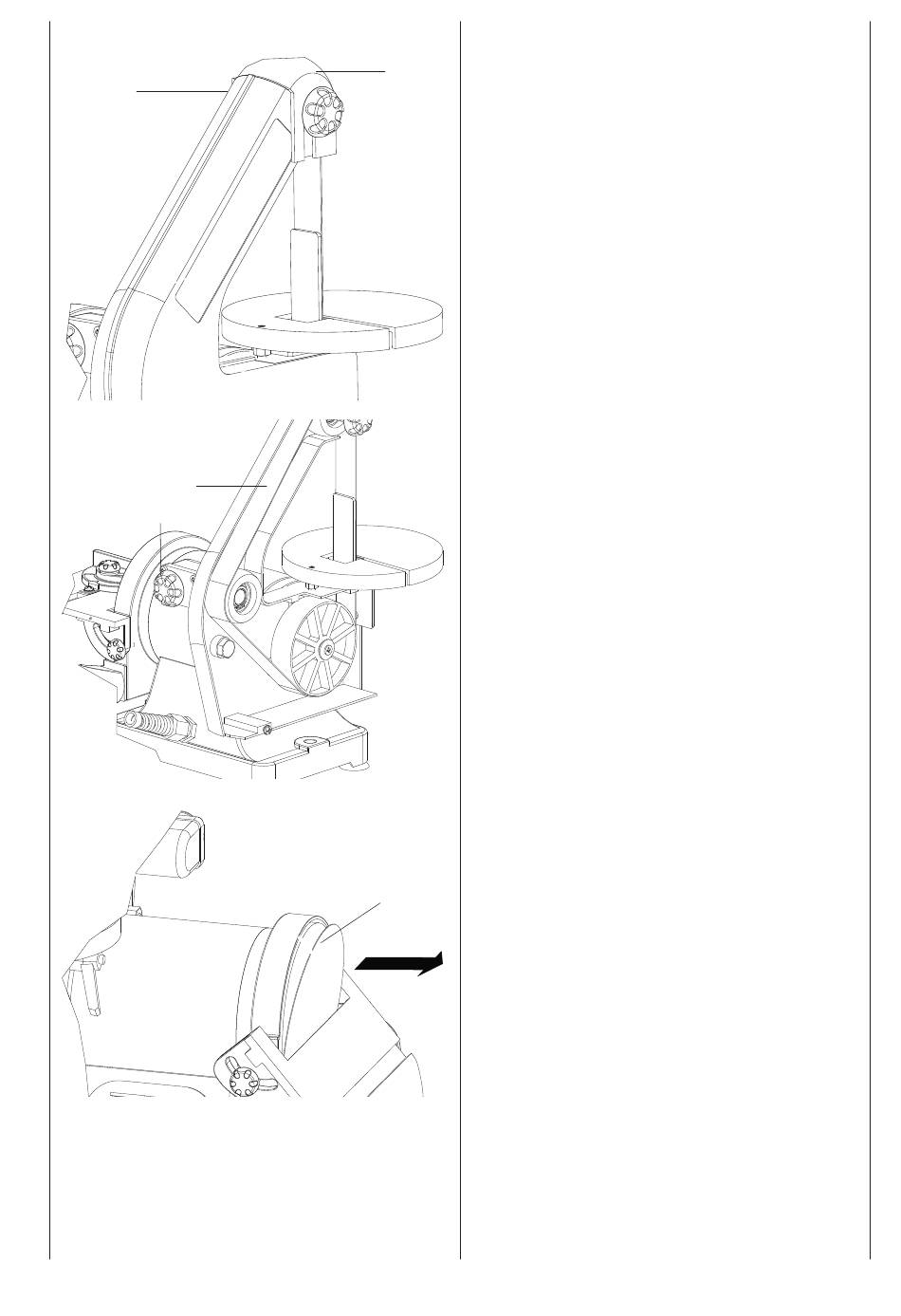

Fig. 15
a
b
Fig. 16
d
c
Fig. 17
28
Ein- und Ausbau des Schleifbandes, Fig. 15 – 16
1 Lösen Sie die Sechskantschraube (a) für die obere Hau-
e
be (e).
2 Lösen Sie die beiden Kreuzschlitz-Schrauben, (b) die
die seitliche Haube halten. Neigen Sie die seitliche
Haube gegen sich selbst und heben Sie diese ab (zwei
Nocken des Maschinengestells).
3 Lösen Sie den Führungsknopf des Bandes (c). Entfer-
nen Sie das Schleifband (d) von den drei Rollen.
4 Installieren Sie das neue Band und setzen Sie die Hau-
be (e) zurück. Ziehen Sie die Sechskantschraube (a)
wieder an.
Vergewissern Sie sich, dass das Band mittig läuft. Bei
Bedarf justieren Sie es (siehe Kapitel „Bandführung").
Demontage und Montage des Schleiftellers Fig.17
Bei abgenutzter Schleifscheibe (e) ziehen Sie diese vom
Schleifteller ab. (Klettverschluss)
Setzen Sie die neue Scheibe mittig an und drücken diese
auf den Schleifteller.
e
Achtung! Wenn die Schleifscheibe nicht rund läuft, wieder
abziehen und neu justieren.
