Entpacken der Maschine

5
Fig. 2
Überprüfen Sie den Inhalt auf eventuelle Transportschä-
den.
Im Falle eines Schadens muss dieser sofort an den Spe-
diteur gemeldet werden. Prüfen Sie den Inhalt auf Voll-
ständigkeit.
Melden Sie fehlende Teile sofort dem Händler.
Die Maschine wird komplett in einem Karton verschickt.
Zusätzliche Teile, die an der Maschine zu befestigen sind,
müssen vor der Montage lokalisiert und zugeordnet wer-
den.
1 Band- und Telerschleifmaschine
1a 4 Gummifüße
2
1 Bandschleiftisch
6
2 a 1 Klemmhebel M 8 für Bandschleiftisch
2 b 1 Scheibe 8 mm für Bandschleiftisch
3 1 Tellerschleiftisch
3a 2 Klemmschrauben M6 für Tellerschleiftisch
3b 2 Beilagscheiben 6 mm für Tellerschleiftisch
4 1 Absaugstutzen
4a
3 Kreutzschlitzschrauben M4 x 10 für Absaugstut-
zen
4b 3 Scheiben 4 mm
4c Schutzblech
5 1 Querschneidlehre für Tellerschleiftisch
6 1 Sechskantschlüssel SW 3 mm
Bedienungsanweisung
ACHTUNG! Vergewissern Sie sich dass die Maschine vom
Netz getrennt ist.

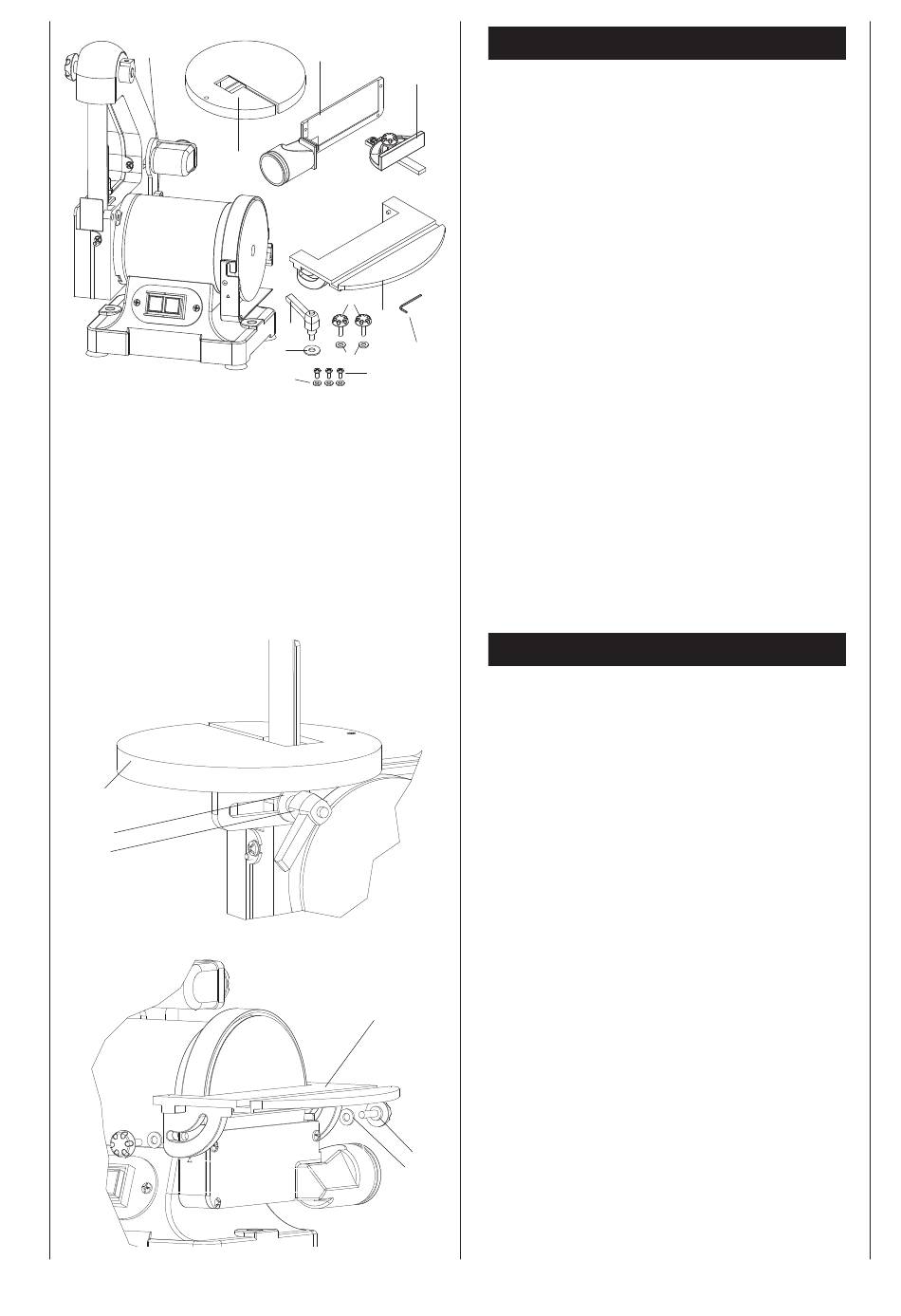

Montage des Schleifbandtisches. Fig.2
Schieben Sie den Bandschleiftisch (2 Fig.2) über das
Schleifband und befestigen Sie diese unter dem Tisch mit
dem Klemmhebel und Scheibe( 2a und 2b Fig. 2)
Der Klemmhebel ist durch eine Feder vorgespannt und
kann durch Ziehen am Handgriff verstellt werden.
Achtung! Damit die Finger nicht zwischen Band und Tisch
eingeklemmt werden können, muss zwischen Tisch und
Schleifband ein Mindestabstand von 2 mm eingehalten
werden.
Montage des Tellerschleiftisches Fig. 4
Schieben Sie den Tellerschleiftisch (3 Fig.1) mit den An-
sätzen in die Aussparung an der Maschine und drücken
den Tisch nach oben, bis die Bohrungen übereinstimmen
und befestigen diesen mit den Klemmschrauben und
Scheiben (3a und 3b Fig. 1) beidseitig.
Achtung! Damit die Finger nicht zwischen Teller und Tisch
eingeklemmt werden können, muss zwischen Tisch und
3b
Schleifteller ein Mindestabstand von 2,0 mm eingehalten
werden. Die Einstellung wird mittels der Schrauben (c)
beidseitig nachjustiert.
Montage
