VEVOR CSS01AW Originalanleitung Seite 207

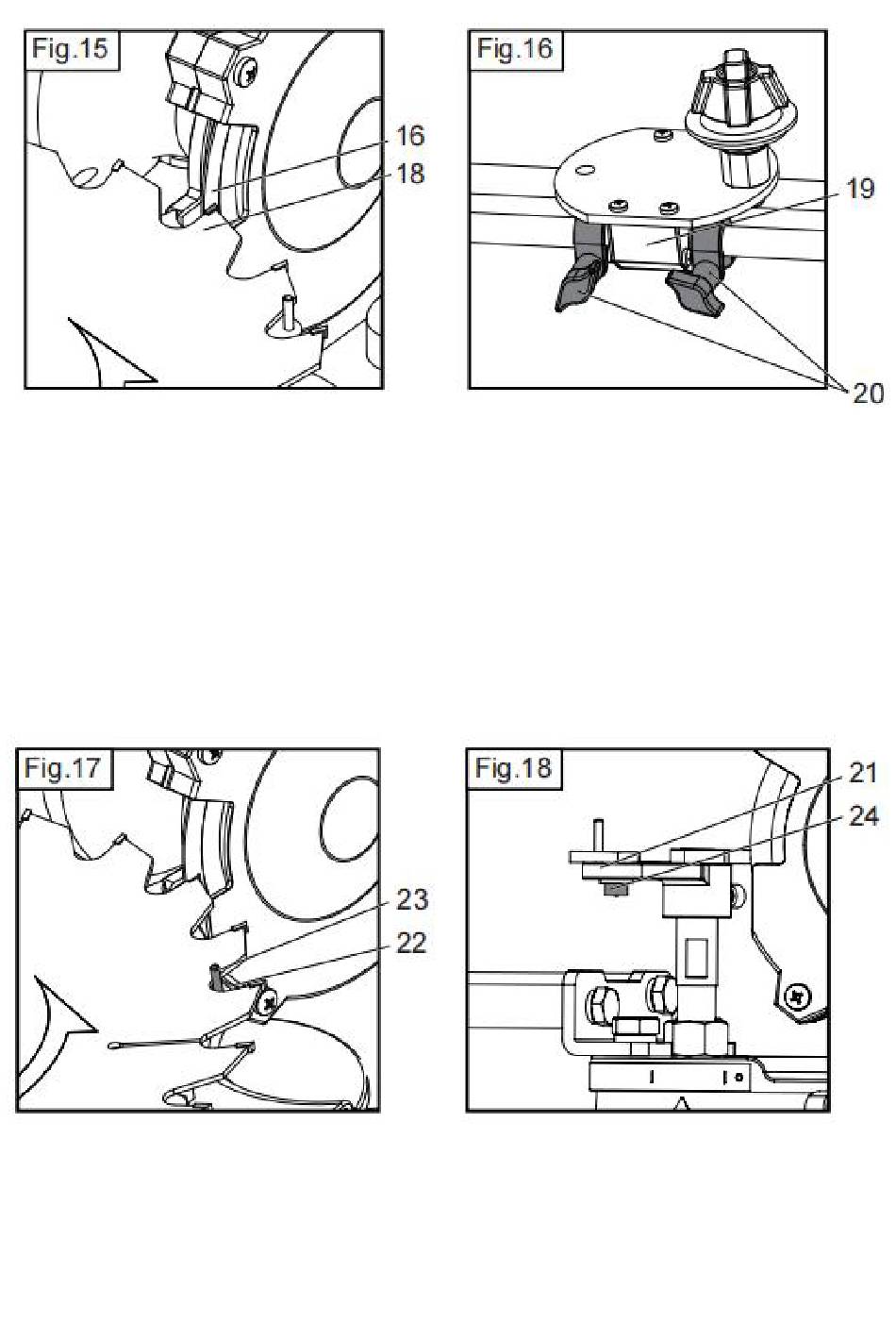

4. Stel de positioneringseenheid af. Nadat u het zaagblad in de optimale
slijppositie hebt geplaatst (zoals weergegeven in figuur 15), draai dan de
positioneringsbeugel (21) en de positioneringsplaat (22). Stel de positioneringspen
(23) in op de juiste tandwortelpositie om ervoor te zorgen dat de tand contact
maakt met de zijkant van het slijpblad, met een speling van 0,1–0,15 mm. de
slijptoeslag bij de tandwortel, zoals weergegeven in figuur 17.
Tussen de positioneer de borgpen (23) en de tandwortel om deze speling te
verkrijgen. Zodra de positie is bevestigd, draai je de bevestigingsschroef (24) vast.
DE ZAAGBLADHOEK AANPASSEN
Het zaagblad is in de fabriek ingesteld op 0°. Als aanpassing nodig is, draai dan
de handgreep (25) met de klok mee. Het is verstandig om hem los te draaien.
- 16 -
