Mesa/Boogie mini rectifier 25 Bedienungsanleitung Seite 27

Lautsprecher Impedanzen & Anschluss Diagramme (Fortsetzung)

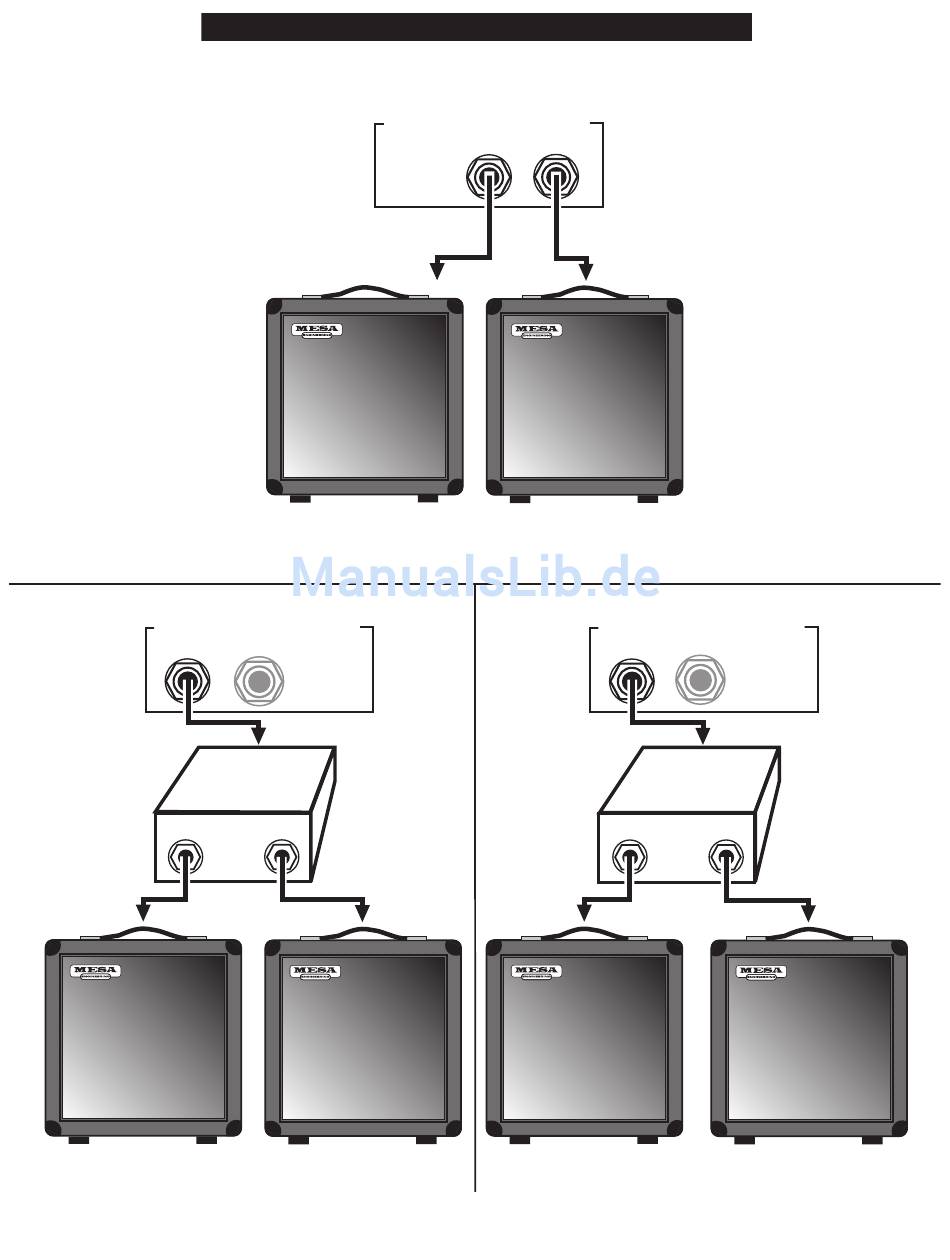

WIRING SCHEMES...Amplifier to Speaker Cabinets
5
Partial back view of amplifier
4 OHM 8 OHM
8 Ohm Cabinet 16 Ohm Cabinet
SAFE MISMATCH
6 7
Partial back view of amplifier Partial back view of amplifier
4 OHM
8 OHM 4 OHM 8 OHM
8 Ohm 8 Ohm
SERIES BOX PARALLEL BOX
CORRECT
4 Ohm 16 Ohm
4 Ohm 16 Ohm
CORRECT
MATCH
MATCH
4 Ohm Cabinet 4 Ohm Cabinet 16 Ohm Cabinet 16 Ohm Cabinet
SEITE 27
