PARALLELSCHALTUNG:
chern würde dies 4 Ohm ergeben. Solange alle Lautsprecher die gleiche Impedanz haben ist die Resultierende Last sehr einfach zu
berechnen. Sehen Sie allerdings davon ab Lautsprecher mit unterschiedlichen werten parallel zu schalten (8 Ohm und 4 Ohm, 16
Ohm und 8 Ohm usw.) Die genaue Formel zum berechnen der Gesamtlast ist eine Multiplikation der beiden Impedanzen geteilt
durch Ihre Summe. Alles was sie hierzu tun müssen ist den positiven Kontakt von Lautsprecher A mit dem von Lautsprecher B zu
verbinden und den negativen Anschluss von Lautsprecher A mit dem von Lautsprecher B
Speaker A
8 Ohms
All 4 Spkrs. are 8 Ohms
SPEAKER A
SPEAKER C
POSITIVE
Lautsprecher Impedanzen & Anschluss Diagramme (Fortsetzung)
Bei einer Parallelschaltung verringert sich die Impedanz der Lautsprecher. Bei zwei 8 Ohm Lautspre-
Total Load = 4 Ohms
SPEAKER B
SPEAKER D
NEGATIVE
MISCHSCHALTUNG:
anderes als eine Parallelschaltung von zwei in Serie geschalte-
ten Lautsprecherpärchen. Dies ist auch die beste Möglichkeit
um mit mehr als zwei Lautsprechern eine stimmige Last zu
erzeugen. Diese Schaltung bekommt vor allem dann mehr
Bedeutung wenn es darum geht mehrere Boxen an Ihren
MESA Verstärker anzuschließen.

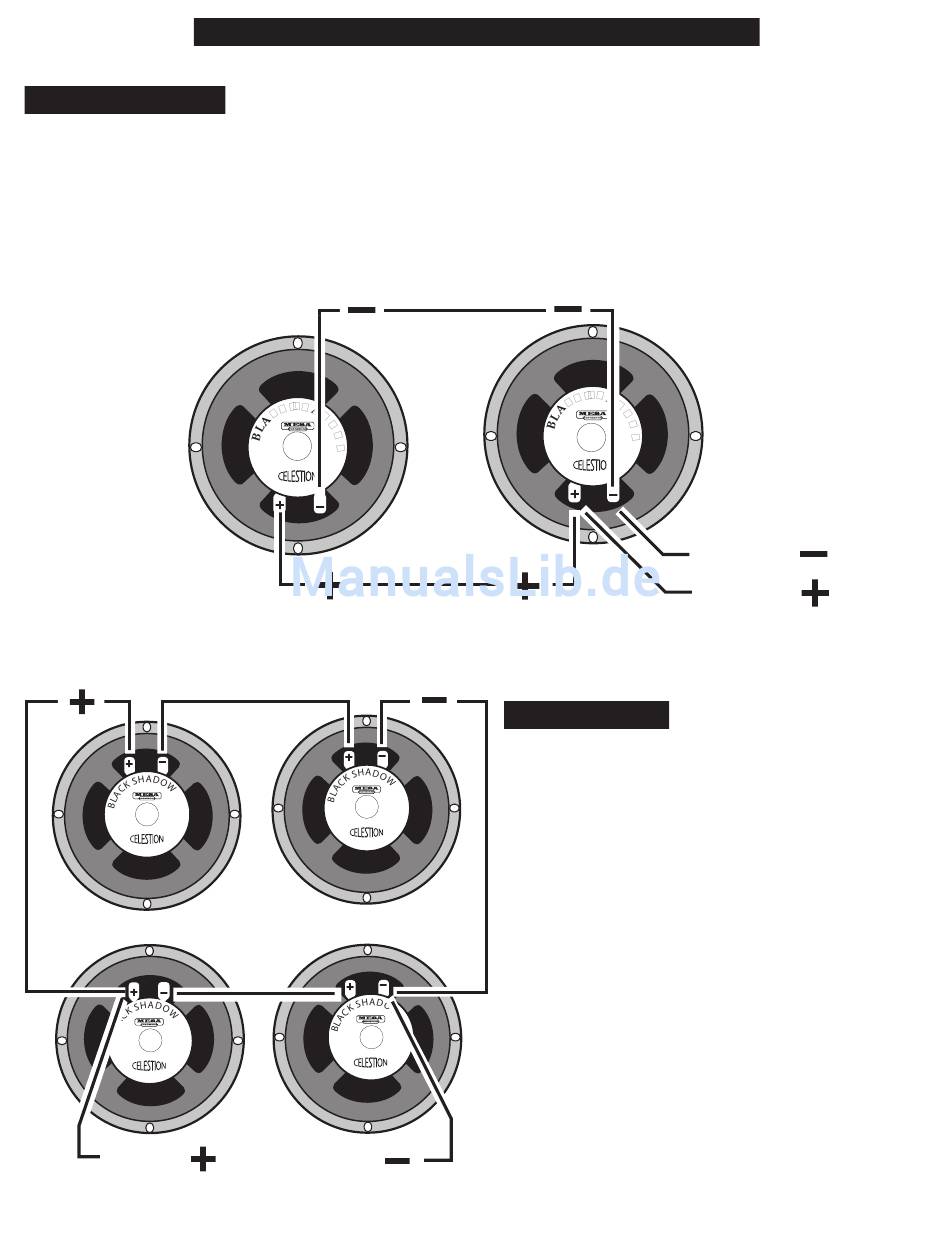

Bild: Mischschaltung
Für diese Schaltungsart verbinden Sie die positiven Anschlüs-
se von Lautsprecher A und C.
Dann verbinden Sie jeweils den negativen Anschluss von
Lautsprecher A mit dem positiven Anschluss von Lautspre-
cher B und das gleiche mit Lautsprecher C und D.
Jetzt müssen Sie nur noch die negativen Anschlüsse von
Lautsprecher B und D miteinander verbinden und fertig.
Diese Schaltungsart ergäbe bei vier 8 Ohm Lautsprechern
dann was? Genau, 8 Ohm!
SEITE 25
Speaker B
8 Ohms
NEGATIVE
POSITIVE
Im Grunde genommen ist das nichts
