EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
SOLO
Der SOLO-Schalter legt den Monitorweg zur Kontrolle auf die Solo-
Sammelschiene (post-Fader und post-Mute) oder die PFL-Sammelschiene
(pre-Fader und pre-Mute). Welche Sammel schiene angesteuert wird, hängt von
der Stellung des MODE-Schalters in der Main-Sektion ab.

2.3.5 Stereo aux return-regler

STEREO AUX RETURN 1
Der STEREO AUX RETURN 1-Regler ist ein Stereopoti. Er bestimmt den
Pegel des eingespielten Signals am Main Mix. Sie mischen das Effektsignal
dem trockenen Signal aus den Kanälen hinzu, wenn Sie diesen Eingang als
Effektrückweg verwenden.
◊
Das Effektgerät sollte in diesem Fall auf 100% Effektanteil
eingestellt sein.
UB2442FX-PRO

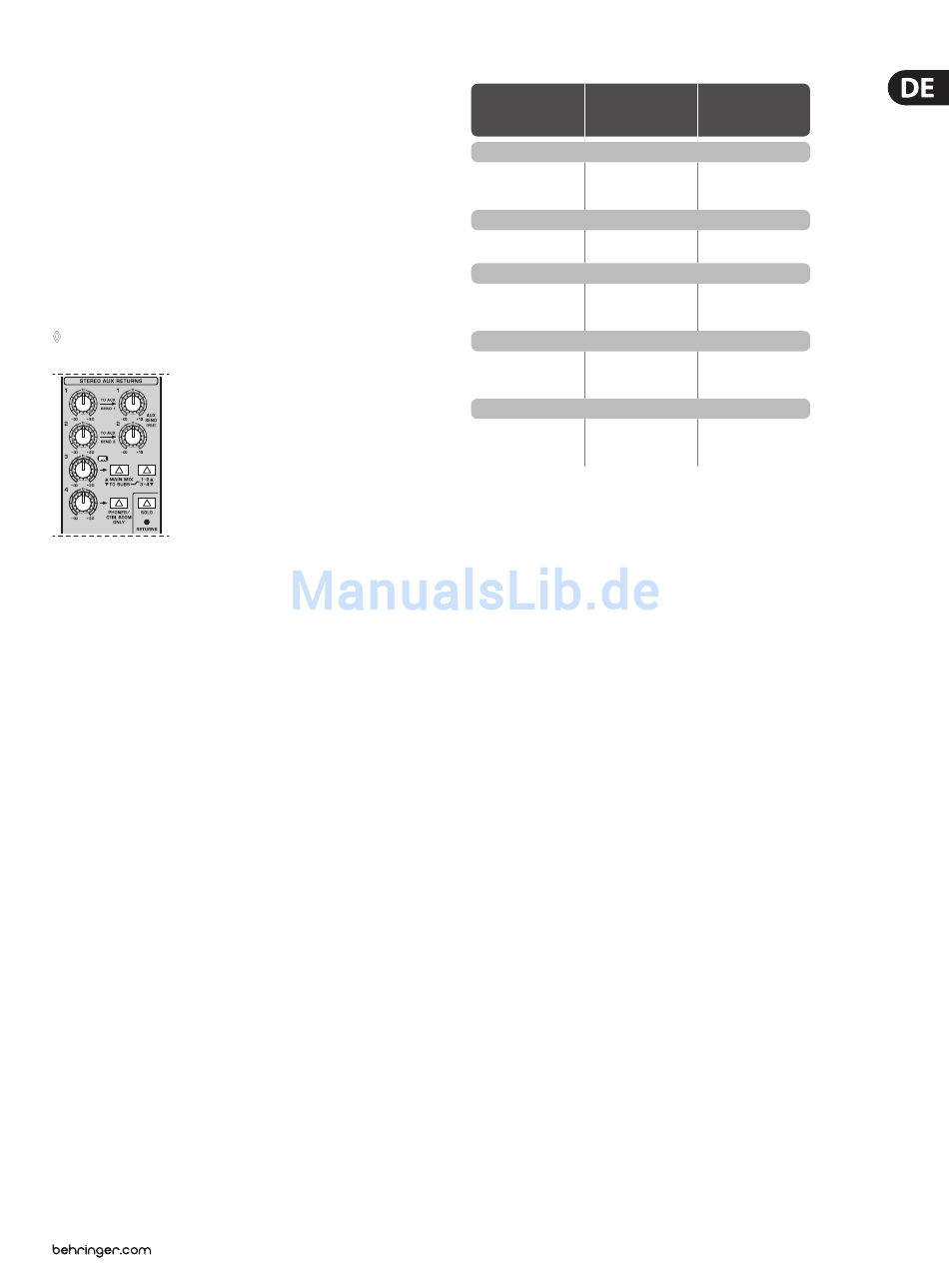

Abb. 2.12: Die Stereo Aux Return- und Stereo Aux Return (to Aux Send)-Regler
STEREO AUX RETURN 1/2 (TO AUX SEND)
Diese beiden rechten STEREO AUX RETURN-Regler haben eine spezielle
Funktion: Mit ihrer Hilfe kann ein Monitormix mit Effekt versehen werden.
Es folgt (als Beispiel) eine Verkabelung mit dem Mischpult UB1622FX-PRO und
einem Effektgerät:
Monitormix mit Effekt
Voraussetzung für diese Anwendung ist folgender Anschluss Ihres Effektgeräts:
Die AUX SEND 2-Buchse steuert den L/Mono- Eingang Ihres Effektgeräts an,
während die STEREO AUX RETURN 1-Buchsen mit dessen Ausgängen
verbunden werden.
An die AUX SEND 1-Buchse schließen Sie den Verstärker Ihrer Monitoranlage an,
der AUX SEND 1-Master-Regler bestimmt die Lautstärke des Monitormixes.
Mit Hilfe des STEREO AUX RETURN (TO AUX SEND)-Reglers kontrollieren Sie
nun den Pegel des vom Effektgerät kommenden Effektsignals, das auf den
Monitormix geleitet wird.
Mit dem Kopfhörer-Distributionsverstärker BEHRINGER POWERPLAY
PRO HA4700/HA8000 können Sie auf einfache Weise vier (HA8000: acht)
Stereokopfhörermischungen für Ihr Studio erstellen.
Die folgende Tabelle zeigt Ihnen, welche Buchsen Sie bei Ihrem Pult zu diesem
Zweck einsetzen können.
Externes Effektgerät
Externes Effektgerät
führt Signal
erhält Signal von ...
zurück auf ...
UB1622FX-PRO
die STEREO AUX
AUX SEND-Weg 2
RETURN 1-Buchsen
UB1832FX-PRO
die STEREO AUX
AUX SEND-Weg 1
RETURN 2-Buchsen
UB2222FX-PRO
die STEREO AUX
AUX SEND-Weg 2 RETURN-Buchsen
1 oder 2
UB2442FX-PRO
die STEREO AUX
AUX SEND-Weg 2
RETURN 1-Buchsen
Optional
:
STEREO AUX RETURN 2-
AUX SEND-Weg 1
holkit
Tab. 2.1: Anschlüsse und Regler für den Monitormix mit Effekt
STEREO AUX RETURN FX
Bei den Mischpulten UB1622FX-PRO und UB1832FX-PRO ist dies der STEREO AUX
RETURN 2, bei den Modellen UB2222FX-PRO und UB2442FX-PRO der STEREO
AUX RETURN 3.
Über den STEREO AUX RETURN FX-Regler bestimmen Sie den Pegel für die
Signale, die von den AUX RETURN FX-Buchsen an den Main Mix weitergeleitet
werden. Ist keine externe Signalquelle angeschlossen, liegt hier das
Ausgangssignal des internen Effektmoduls an.
MAIN MIX / TO SUBS
Dieser Schalter legt das über die STEREO AUX RETURN FX-Buchsen eingespeiste
Signal auf den Main Mix (ungedrückte Stellung) oder auf den Submix
(gedrückte Stellung).
Beim UB2442FX-PRO können Sie zwischen den Subgruppen auswählen, denen
Sie das Signal zuweisen wollen (Schalter 1-2 / 3-4, rechts neben MAIN MIX /
TO SUBS).
SOLO RETURNS
Außerdem haben Sie bei diesem Modell auch die Möglichkeit, die Aux Returns
gemeinsam auf die Solo-Sammelschiene und die PFL-Sammelschiene zu schalten.
Die LED leuchtet, wenn Sie Solo eingeschaltet haben.
STEREO AUX RETURN 4 (nur UB2442FX-PRO)
Dieser Regler dient dem gleichen Zweck wie die anderen Stereo Aux Return-
Regler. Zusätzlich dazu bietet Ihnen dieser Aux Return-Weg eine einfache
Abhörmöglichkeit durch den Schalter CTRL ROOM & PHONES ONLY.
CTRL ROOM & PHONES ONLY
Mit diesem Schalter legen Sie die Signale an den AUX RETURN 4-Buchsen auf die
Regieraum ausgänge und den Kopfhörer ausgang.
Zum Monitormix
gelangt das
Effektsignal über ...
den STEREO AUX
RETURN 1 (TO AUX
SEND 1)-Regler
den MONITOR-Schalter
des FX/AUX 2 RET
den STEREO AUX
RETURN 1 (TO AUX
SEND 1)-Regler
den STEREO AUX
RETURN 1 (TO AUX
SEND 1)-Regler
den STEREO AUX
RETURN 2 (TO AUX
SEND 2)-Regler
