EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
2.3.10 Pegelanzeige und monitoring
CD/ TAPE
CD/ TAPE TO MAIN
0
SUB 1–2
–
0 0
CTRL ROOM
SUB 3–4
&PHONES
PFL
(LEVEL SET)
MAIN MIX
MODE
SOURCE
SOLO (NORMAL)
MAIN
SOLO
PFL (LEVEL SET)
UB2442FX-PRO

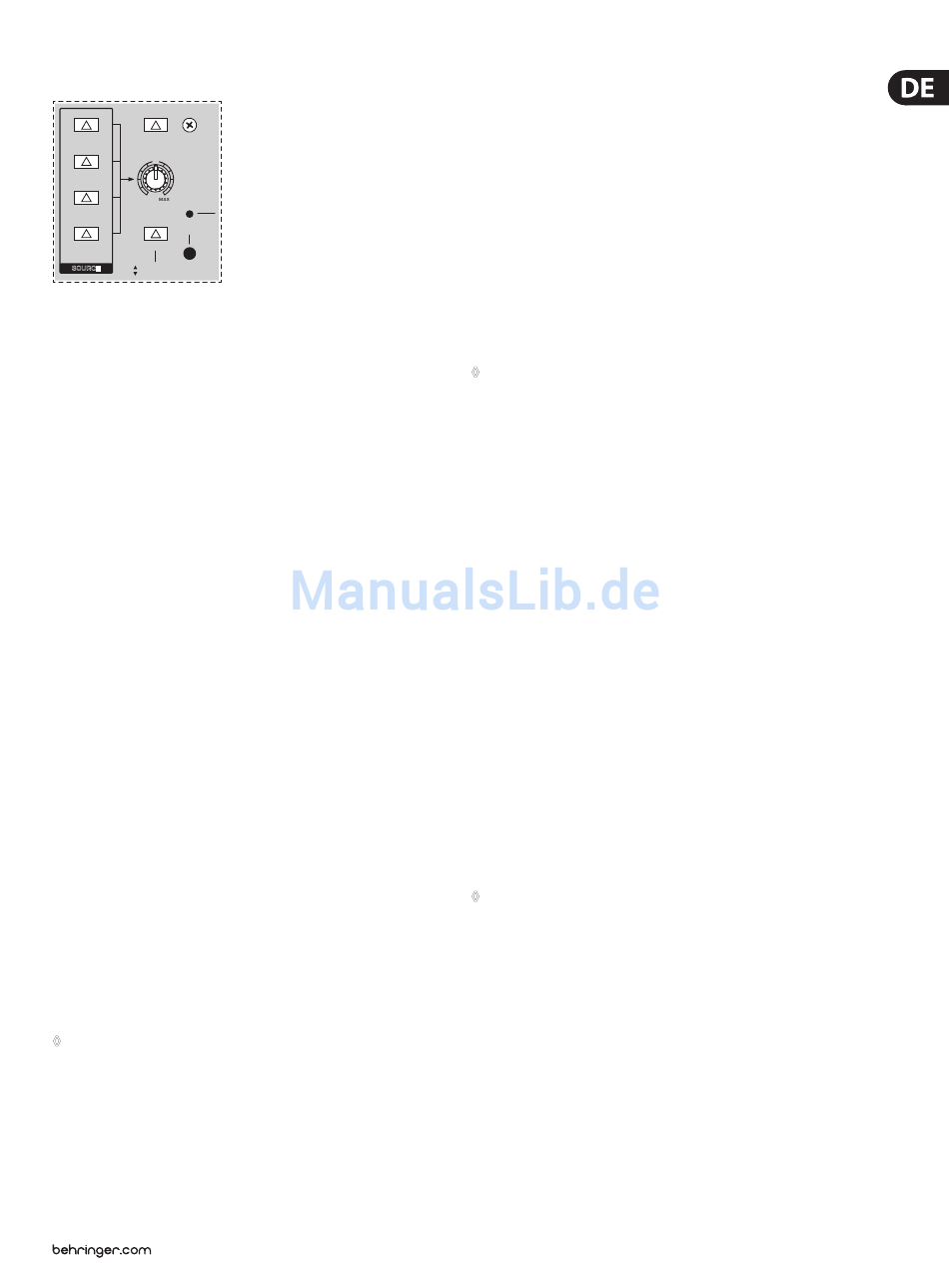

Abb. 2.16: Die Control Room- und Phones-Sektionen des UB2442FX-PRO
CD/TAPE
Der CD/TAPE-Schalter leitet das Signal der CD/TAPE INPUT-Buchsen auf die
Pegelanzeige, die CONTROL ROOM OUT-Ausgänge und die PHONES-Buchse
leichter können Sie die Hinterbandkontrolle über Abhörlautsprecher oder
Kopfhörer nicht vornehmen.
SUB 1-2 bzw. SUB
Der SUB 1-2-Schalter legt das Signal der Subgruppen 1 und 2 auf diesen Pfad.
SUB 3-4
Das gleiche macht der SUB 3-4-Schalter für die Subgruppen 3 und 4
(nur UB2442FX-PRO).
MAIN MIX
Der MAIN MIX-Schalter führt das Main Mix-Signal auf die Aus gänge CONTROL
ROOM OUT und PHONES-Buchse sowie die Pegelanzeige.
CTRL ROOM & PHONES
Über diesen Regler wird der Control Room-Ausgangs pegel und auch die
Kopfhörerlautstärke eingestellt.
CD/TAPE TO MAIN
Wenn der CD/TAPE TO MAIN-Schalter gedrückt ist, wird der Zweispur-Eingang
auf den Main Mix geschaltet. Der CD/TAPE INPUT dient somit als zusätzlicher
Eingang für Bandeinspielungen, MIDI-Instrumente oder sonstige Signalquellen,
die keiner weiteren Bearbeitung bedürfen. Der CD/TAPE TO MAIN-Schalter trennt
gleichzeitig die Verbindung Main Mix–Tape Output.
POWER
Die blaue POWER-LED zeigt an, dass das Gerät eingeschaltet ist.
+48 V
Die rote +48 V-LED leuchtet, wenn die Phantomspeisung eingeschaltet ist.
Die Phantomspeisung wird für den Betrieb von Kondensatormikrofonen benötigt.
◊
Bei eingeschalteter Phantomspeisung dürfen keine Mikrofone
an das Pult (oder die Stagebox/Wallbox) angeschlossen werden.
Außerdem sollten die Monitor/PA-Lautsprecher stumm geschaltet
werden, bevor Sie die Phantomspeisung in Betrieb nehmen.
Warten Sie nach dem Einschalten ca. eine Minute, bevor Sie die
Eingangsverstärkung einstellen, damit sich das System vorher
stabilisieren kann.
PEGELANZEIGE
Die hochgenaue Pegelanzeige gibt Ihnen stets einen genauen Überblick über die
Stärke des jeweils angezeigten Signals.
AUSSTEUERUNG
Bei der Aufnahme mit Digitalrekordern sollten die Peak-Meter des Rekorders
0 dB nicht übersteigen. Das hat den Grund, dass im Gegensatz zur
Analogaufnahme bereits kleinste Über-steuerungen zu unangenehmen,
digitalen Verzerrungen führen.
Bei Analogaufnahmen sollten die VU-Meter des Aufnahme-geräts bis ca. +3 dB
bei tieffrequenten Signalen (z. B. Bass Drum) ausschlagen. VU-Meter neigen bei
Frequenzen über 1 kHz aufgrund ihrer Trägheit dazu, den Signalpegel zu gering
anzuzeigen. Bei Instrumenten wie einer Hi-Hat sollten Sie deshalb nur bis -10 dB
aussteuern. Snare Drums sollten bis ca. 0 dB ausgesteuert werden.
◊
Die Peak-Meter Ihres EURORACK zeigen den Pegel praktisch
frequenzunabhängig an. Empfehlenswert ist ein Aufnahmepegel von
0 dB für alle Signalarten.
MODE
Der MODE-Schalter legt fest, ob die SOLO-Schalter der Kanäle als PFL-
(Pre Fader Listen) oder als Solo- (Solo In Place)-Funktion arbeiten.
PFL (LEVEL SET)
Zum Aktivieren der PFL-Funktion drücken Sie bitte den MODE-Schalter. Die PFL-
Funktion sollte grundsätzlich für Gain-Voreinstellungen (TRIM) eingesetzt
werden. Hierbei wird das Signal vor dem Fader abgegriffen und auf den
Mono-PFL-Bus gelegt. In der Stellung „PFL" ist nur die linke Seite des Peak-
Meters in Betrieb. Steuern Sie die individuellen Kanäle auf die 0 dB Marke des
VU-Meters aus.
SOLO (NORMAL)
Bei nicht gedrücktem MODE-Schalter ist der Stereo-Solo-Bus aktiv. Solo ist die
Abkürzung für Solo In Place. Dies ist das übliche Verfahren, um ein einzelnes
Signal oder eine Gruppe von Signalen abzuhören. Sobald ein Solo-Schalter
gedrückt wird, werden alle nicht selektierten Kanäle im Monitorweg
(Control Room und Phones) stummgeschaltet. Das Stereo-Panorama
bleibt dabei erhalten. Der Solo-Bus wird von den Ausgangssignalen der
Kanalpanoramaregler, der Aux Send-Wege, und der Stereo-Line-Eingänge
gespeist. Beim UB2442FX-PRO können alle, beim UB1832FX-PRO nur der Aux
Return 2 auf den Solo-Bus gelegt werden. Der Solo-Bus ist grundsätzlich
post-Fader geschaltet.
◊
Der PAN-Regler im Kanalzug bietet eine Constant-Power-Charakteristik.
D.h. das Signal weist unabhängig von der Positionierung im Stereo-
panorama immer einen gleichbleibenden Pegel auf. Wird der
PAN-Regler nach ganz links oder rechts bewegt, so steigt der Pegel
jeweils um 4 dB an. So ist sichergestellt, dass das Audiosignal bei
einer Positionierung in der Mitte des Stereopanoramas nicht lauter
ist. Aus diesem Grund werden Audiosignale aus den Kanälen mit nicht
komplett nach links oder rechts gedrehtem PAN-Regler bei aktivierter
Solo-Funktion (Solo in Place) leiser angezeigt als bei der PFL-Funktion.
Grundsätzlich wird das Solo-Signal über die Control Room-Ausgänge und die
Kopfhörerbuchse abgehört und auf die Aussteuerungsanzeigen gelegt. Ist ein
Solo-Schalter gedrückt, werden die Signale aus dem Tape Input, den Subgruppen
und dem Main Mix für diese Ausgänge und die Anzeige gesperrt.
