EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
2.3.6 Ergänzung zu UB1832FX-PRO
Der AUX RETURN FX-Regler ist beim UB1832FX-PRO als Stereo- Fader ausgeführt
und verfügt über umfangreiche Zuweisungs möglichkeiten: MUTE schaltet den
Effektrückweg stumm (natürlich nicht für PFL!), SOLO legt ihn auf die Solo- und
die PFL-Sammel schiene, SUB auf die Subgruppen und MAIN auf den Main Mix.
FX
AUX2
/
MUTE
dB
MUTE
10
SOLO
0
SOLO
10
SUB
15
20
25
MAIN
30
40
60
MON
00
FX
RET
/
AUX2
UB1832FX-PRO

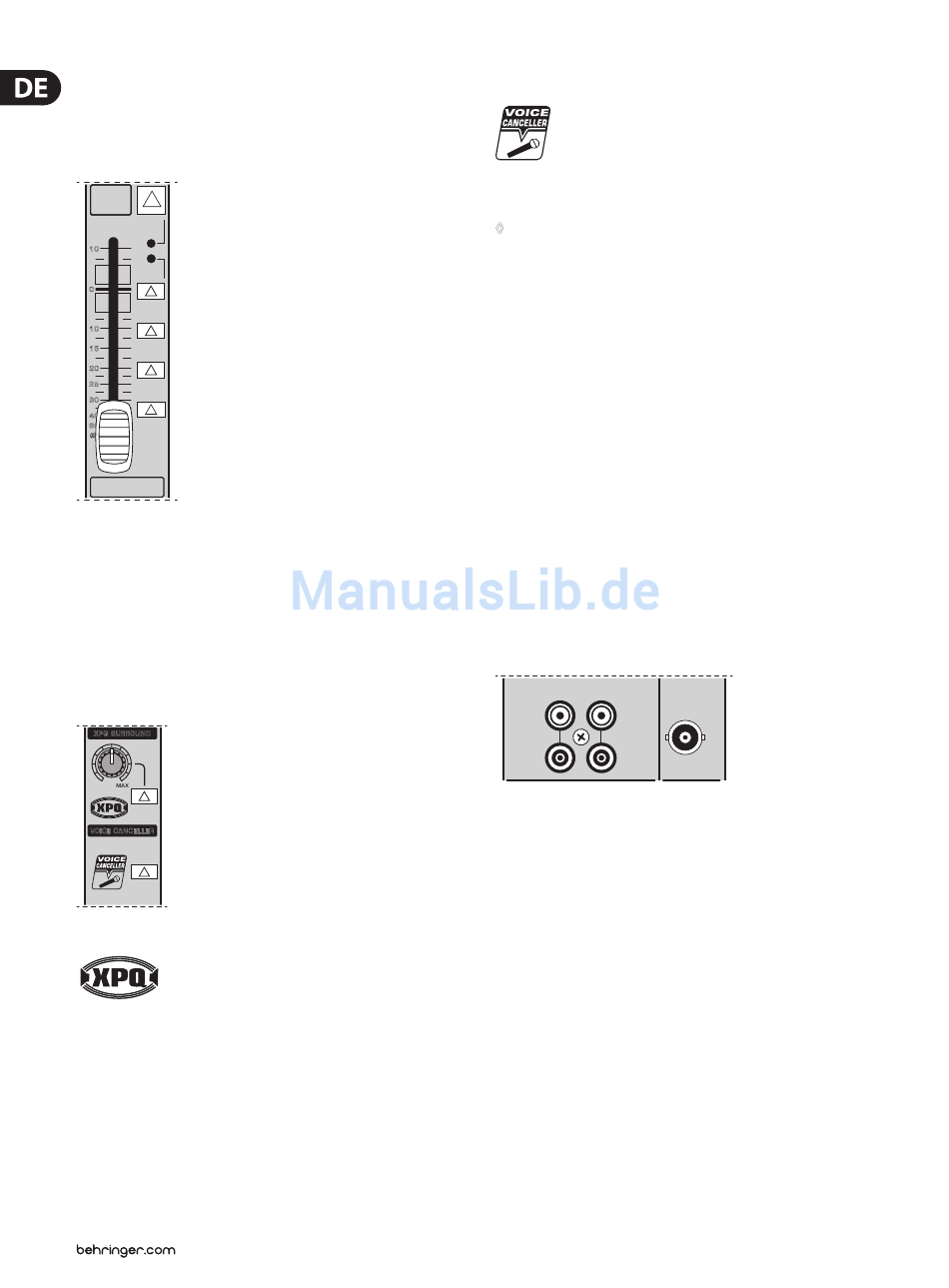

Abb. 2.13: Der FX/AUX 2 Return-Fader des UB1832FX-PRO
MON
Der MON-Schalter legt die Signale an den AUX RETURN 2-Buchsen auf den
Monitorweg, parallel zu dem Monitorsignal aus den Kanälen.
Wenn Sie ein Effektsignal auf den Monitormix legen wollen, können Sie also den
Aux-Weg 1 pre-Fader schalten, das Effektgerät von dort aus ansteuern und das
Effektsignal über den AUX RETURN 2 zum Monitorsignal hinzufügen.
2.3.7 XPQ Surround-Funktion (nur UB1832FX-PRO)
XPQ SURROUND
0
SURROUND
XPQ
TO MAIN
VOICE CANCELLER
IN
UB1832FX-PRO
Abb. 2.14: Bedienungselemente der Surround-Funktion
Die XPQ Surround-Funktion lässt sich durch den XPQ TO
MAIN-Schalter ein- und ausschalten. Hierbei handelt es
sich um einen eingebauten Effekt, der eine Verbreiterung
der Stereobasis bewirkt. Dadurch wird der Klang wesentlich lebendiger und
transparenter. Mit dem SURROUND Regler bestimmen Sie die Intensität
des Effekts.
VOICE CANCELLER
Dahinter steckt eine Filterschaltung, mit der sich die Gesangs anteile
einer Aufnahme nahezu komplett ausblenden lassen. Das Filter
ist so ausgelegt, dass die Gesangsfrequenzen erfasst werden,
ohne den Rest des Musiksignals wesentlich zu be einträchtigen.
Weiterhin greift das Filter ausschließlich in der Mitte des Stereopanoramas,
also dort, wo im Allgemeinen der Gesang platziert ist.
◊
Schließen Sie die Signalquellen, die Sie mit dem Voice Canceller
bearbeiten wollen, an die CD/TAPE INPUT-Buchsen an. Für die anderen
Eingänge steht diese Filterschaltung nicht zur Verfügung.
Mögliche Anwendungen für den Voice Canceller liegen auf der Hand:
Auf einfachste Art und Weise können Sie damit Begleitmusik für
Karaokeveranstaltungen bereitstellen. Natürlich können Sie das zum Üben auch
erst mal ohne Publikum im Proberaum oder zu Hause tun. Für Sänger mit eigener
Band bietet der Voice Canceller die Möglichkeit, schwierige Passagen in Ruhe mit
einem Voll-Playback von Tape oder CD zu Hause zu üben, ohne dabei die Geduld
der Begleitmusiker auf die Probe stellen zu müssen.
2.3.8 CD/Tape Input, CD/Tape Output
CD/TAPE INPUT
Die CD/TAPE INPUT-Buchsen (Cinch) sind zum Anschluss eines 2-Track-
Rekorders (z. B. DAT-Rekorder) geeignet. Zusätzlich steht Ihnen damit ein
Stereo-Line-Eingang zur Verfügung, an den auch das Ausgangssignal eines
zweiten EURORACK oder des BEHRINGER ULTRALINK PRO MX882 angeschlossen
werden kann. Wenn Sie den CD/TAPE INPUT mit einem HiFi-Verstärker mit
Quellenwahlschalter verbinden, können Sie auf einfachste Weise zusätzliche
Quellen (z. B. Kassetten-rekorder, MD-Player, Soundkarte usw.) abhören.
Mit der Gesangsfilterfunktion (Voice Canceller, nur UB1832FX-PRO) können Sie
alles bearbeiten, was Sie über diese Buchsen in das Pult einspielen.
INPUT
OUTPUT
LAMP
CD/TAPE
L
L
R
R
12 V 0.4 A
Abb. 2.15: 2-Track-Anschlussbuchsen und Lampenanschluss
CD/TAPE OUTPUT
Diese Anschlüsse sind parallel zum MAIN OUT verdrahtet und stellen die
Stereosumme in unsymmetrischer Form zur Verfügung. Schließen Sie hier die
Eingänge ihres Aufnahme geräts an.
Der endgültige Pegel wird über den hochpräzisen MAIN MIX-Fader eingestellt.
Wenn Sie einen Kompressor oder ein Noise Gate nach dem CD/TAPE OUTPUT
anschließen, ist ein sanftes Ausblenden mit den Fadern nicht mehr möglich.
2.3.9 Lampenanschluss (nur UB2442FX-PRO)
An diese BNC-Buchse können Sie eine Schwanenhalsleuchte anschließen
(12 Volt DC, max. 0,5 A).
MAX
UB2442FX–PRO
