EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
2.3.2 Aux send-buchsen
UB2442FX–PRO

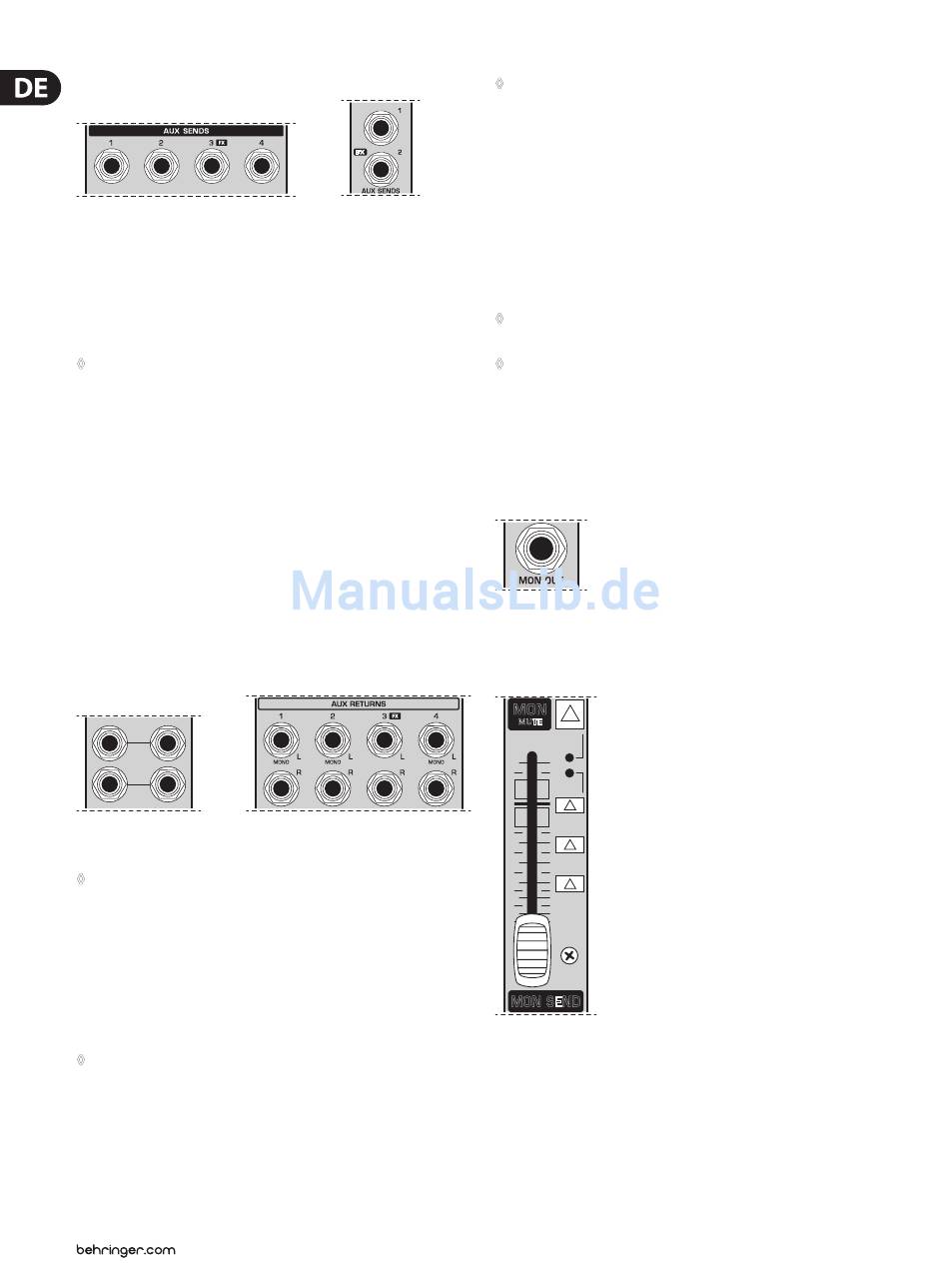

Abb. 2.8: Die Aux Send-Buchsen
AUX SEND-Buchsen
An die AUX SEND-Buchse schließen Sie vorzugsweise den Eingang einer
Monitorendstufe oder eines aktiven Monitor-lautsprechersystems an.
Der betreffende Aux-Weg sollte in diesem Fall pre-Fader geschaltet sein.
◊
Bei dem Modell UB2222FX-PRO ist der Aux Send 1 fest pre-Fader
verdrahtet und daher mit MON bezeichnet. Das Modell UB1832FX-PRO
besitzt einen eigenen Monitorausgang (MON OUT-Buchse), siehe hierzu
auch Kap. 2.3.4.
Wenn die Aux Sends in den Kanälen post-Fader abgegriffen werden,
sind diese Wege – wie bereits erwähnt – für den Anschluss von externen
Effektgeräten geeignet.
AUX SEND (FX)
Die AUX SEND (FX)-Buchse führt das Signal, das Sie aus den einzelnen Kanälen
mittels der FX-Regler ausgekoppelt haben. Schließen Sie hier den Eingang
des Effektgeräts an, mit dem Sie das Summensignal der FX-Sammelschiene
bearbeiten wollen. Wird eine Effektmischung erstellt, kann das bearbeitete
Signal vom Ausgang des Effektgeräts in die STEREO AUX RETURN-Buchsen
zurückgeführt werden.
2.3.3 Stereo aux return-buchsen
LEFT
RIGHT
/MONO
1
2
STEREO AUX RETURNS
UB1832FX–PRO
UB2442FX–PRO
Abb. 2.9: Die Aux Return-Buchsen
◊
Bei den Modellen UB2222FX-PRO, UB1832FX-PRO und UB1622FX-PRO
liegen die STEREO AUX RETURN-Buchsen auf der Frontseite des Geräts.
STEREO AUX RETURN
Die STEREO AUX RETURN 1-Buchsen dienen in der Regel als Rückweg für
den Effektmix, den Sie mit Hilfe des Post-Fader-Auxwegs erzeugt haben.
Schließen Sie hier also das Aus-gangssignal des externen Effektgeräts an.
Falls nur die linke Buchse angeschlossen wird, ist der Aux Return automatisch auf
mono geschaltet.
◊
Sie können diese Buchsen auch als zusätzliche Line-Eingänge benutzen.
Alle Stereo Aux Returns sind symmetrisch beschaltet, können aber
selbstverständlich auch mit unsymmetrischen Steckern belegt werden.
Wird ein Aux-Weg für Monitoranwendungen benutzt, stehen die nicht belegten
Stereo Aux Returns für andere Signale (Line-Pegel, z. B. Keyboard-Ausgang)
zur Verfügung.
◊
Ein in die Stereo Aux Return-Buchsen eingespieltes Signal kann über
eine Aux Send-Buchse aus-gegeben werden. Nähere Informationen
hierzu finden Sie unter STEREO AUX RETURN 1/2 (TO AUX SEND)
in Kapitel 2.3.5.
STEREO AUX RETURN FX
Die STEREO AUX RETURN FX-Buchsen sind die Rück-spielwege für den
UB1832FX–PRO
Effektmix, den Sie mit Hilfe der FX-Regler in den Kanälen erzeugt haben.
Wenn Sie diese Buchsen als zusätzliche Eingänge belegt haben, müssen Sie das
Effektsignal über einen anderen Kanal wieder in das Pult einspielen. So haben
Sie die Möglichkeit, mit dem Kanal-EQ den Frequenzgang des Effektsignals
zu beeinflussen.
◊
Bei dieser Anwendung muss der FX-Regler des betreffenden Kanals auf
Linksanschlag stehen, da Sie sonst eine Rückkopplung erzeugen!
◊
Wenn Sie den internen Effektprozessor für einen Effektmix benutzen,
dürfen die STEREO AUX RETURN FX-Buchsen nicht belegt werden. Es sei
denn, Sie wollen das bearbeitete Signal über den FX OUT abgreifen
(nur bei UB2222FX-PRO und bei UB2442FX-PRO möglich).
2.3.4 Die monitorsektion des UB1832FX-PRO
Der UB1832FX-PRO unterscheidet sich von den übrigen Mixern u. a. durch den
separaten Monitorausgang.
Abb. 2.10: Der Monitorausgang des UB1832FX-PRO
Der erste, mit MON bezeichnete Aux-Weg dieses Pults zweigt die für den
Monitormix benötigten Signale aus den Kanälen ab und leitet sie auf den
MON SEND-Fader.
MON
MUTE
dB
10
0
10
15
20
25
30
40
60
00
MON SEND
Abb. 2.11: Der Monitor-Fader des UB1832FX-PRO
MUTE
Um den Monitorweg stumm zu schalten, drücken Sie bitte den MUTE-Schalter.
UB1832FX-PRO
MUTE
SOLO
SOLO
UB1832FX-PRO
