15
EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
FX OUT
Die Mischpulte UB2222FX-PRO und UB2442FX-PRO besitzen einen separaten
Ausgang für das Effektgerät, der unsymmetrisch stereo beschaltet ist
(Spitze = Signal links, Ring = Signal rechts, Schaft = Masse/Schirm).
Somit können Sie z. B. eine mit Hall belegte Gesangsspur parallel zur trockenen
Gesangsspur aufnehmen, um später während des Mixes den Hallanteil frei
bestimmen zu können.
◊
Beim UB2442FX-PRO liegt der Effektausgang auf der Geräterückseite,
beim UB2222FX-PRO bei den Aux Sends auf der Frontseite
des Mischpults.
FX FOOTSW
An die Fußschalterbuchse schließen Sie einen handelsüblichen Fußtaster an,
mit dem Sie den Effektprozessor ein- und ausschalten können. Ist der
Effektprozessor per Fußtaster stumm geschaltet, wird dies durch einen
leuchtenden Punkt unten im Display angezeigt.
◊
Eine Abbildung zur korrekten Verkabelung Ihres Fußtasters finden Sie
in Kap. 6.2.
LEVEL
Die LED-Pegelanzeige am Effektmodul sollte stets einen ausreichend hohen Pegel
anzeigen. Achten Sie darauf, dass die Clip-LED nur bei Pegelspitzen aufleuchtet.
Leuchtet sie konstant, übersteuern Sie den Effektprozessor und es kommt zu
unangenehmen Verzerrungen.
PROGRAM
Durch Drehen des PROGRAM-Reglers wählen Sie die Effekt-Presets an.
Das Display zeigt blinkend die Nummer des gerade eingestellten Presets an.
Um das ausgewählte Preset zu bestätigen drücken Sie bitte auf den Knopf;
das Blinken hört auf. Sie können das angewählte Preset auch mit dem
Fußtaster bestätigen.
5. Anschlüsse auf der Rückseite
5.1 Main mix-ausgänge, einschleifpunkte und
control room-ausgänge
MAIN INS
PIN 2=HOT/PIN 3=COLD

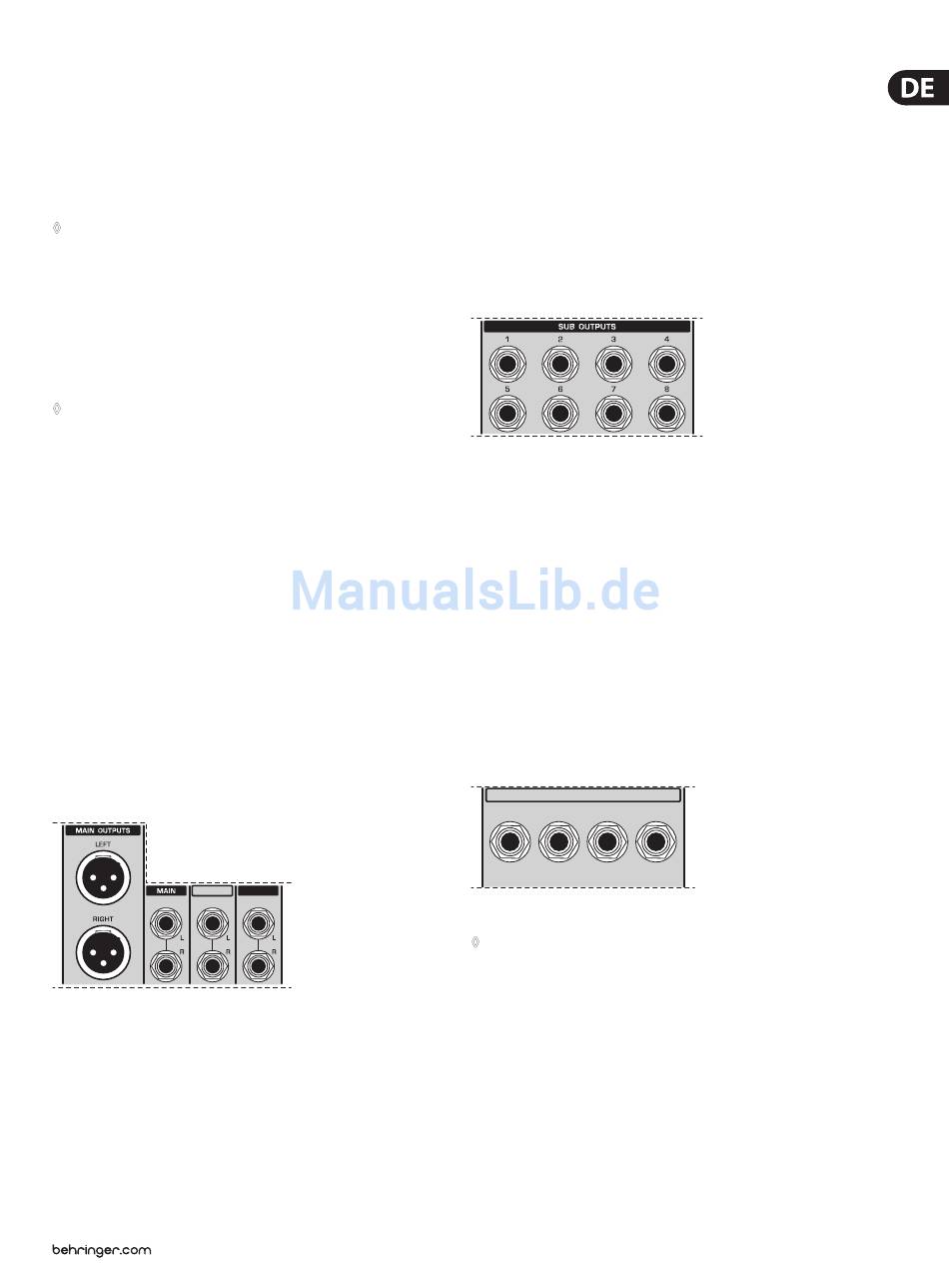

Abb. 5.1: Main Mix-Ausgänge, Main Mix-Einschleifpunkte und Control Room-Ausgänge
MAIN OUTPUTS
Die MAIN-Ausgänge führen das MAIN MIX-Signal und sind als symmetrische XLR-
Buchsen mit einem Nominalpegel von +4 dBu ausgelegt. Parallel dazu liegen die
6,3 mm Klinkenbuchsen, die das Hauptsummensignal ebenfalls symmetrisch zur
Verfügung stellen (UB1622FX-PRO: hier sind die Klinkenausgänge unsymmetrisch
beschaltet und liegen auf der Frontseite).
CTRL OUT
UB2442FX-PRO
CONTROL ROOM OUTPUTS (CTRL OUT)
Der Control Room-Ausgang wird im Normalfall mit der Monitoranlage im
Regieraum verbunden und stellt die Stereo summe bzw. eventuelle
Solosignale bereit.
MAIN INS(ERTS) (nur UB2442FX-PRO)
Dies sind die Einschleifpunkte für die Hauptsumme. Sie liegen hinter dem
Hauptsummenverstärker, aber vor dem/den Main-Fader(n). Schleifen Sie hier z. B.
einen Dynamikprozessor und/oder einen grafischen Equalizer ein. Beachten Sie
hierzu auch die Hinweise zu den Einschleifpunkten unter Kapitel 5.3.
5.2 Subgruppenausgänge
Abb. 5.2: Die Subgruppenausgänge
SUB OUTPUTS
Die Subgruppenausgänge sind unsymmetrisch und führen das Summensignal der
Kanäle, die Sie mittels der SUB-Schalter (UB2442FX-PRO: 1-2 bzw. 3-4-Schalter)
neben den Kanal-Fadern auf die jeweilige Subgruppe gelegt haben. Sie können
damit eine Subgruppe z. B. an ein zweites Mischpult weiterleiten, oder diesen
Ausgang parallel zu den Main Outputs als Recording-Ausgang benutzen. So sind
Sie in der Lage, mehrere Spuren gleichzeitig aufzunehmen. Verwenden Sie dazu
Y-Kabel und belegen Sie die Eingänge Ihres 8-Spur-Rekorders so, dass Sie 2x4
Spuren zur Verfügung haben (z. B. Kanal 1 auf Spur 1 und Spur 2 usw.). Im ersten
Durchgang nehmen Sie dann die Spuren 1, 3, 5 und 7 auf, im zweiten die Spuren
2, 4, 6 und 8.
Das EURORACK UB2442FX-PRO besitzt bereits parallel beschaltete
Ausgangsbuchsen für die Subgruppen (1-5, 2-6 usw.).
5.3 Einschleifpunkte (Inserts)
CHANNEL INSERTS
4
3
2
PRE–FADER/PRE–EQ TIP=SEND/RING=RETURN
Abb. 5.3: Insert-Punkte
◊
Beim UB2442FX-PRO liegen die Kanaleinschleifpunkte auf dem
Bedienfeld zwischen dem Line-Eingang und dem TRIM-Poti.
Einschleifpunkte oder Inserts erweisen sich als nützlich, um das Signal eines
Kanals mit Dynamikprozessoren oder Equalizern zu bearbeiten. Im Gegensatz
zu Hall- und anderen Effektgeräten, die üblicherweise dem trockenen Signal
hinzugefügt werden, bearbeiten Dynamikprozessoren das gesamte Signal.
In diesem Fall ist also ein Aux Send-Weg nicht die richtige Lösung. Statt dessen
unterbricht man den Signalweg und fügt einen Dynamikprozessor und/
oder einen Equalizer ein. Das Signal wird anschließend an der selben Stelle
in das Pult zurückgeführt. Das Signal wird nur dann unterbrochen, wenn ein
Stecker in die zugehörige Buchse eingesteckt ist (Stereoklinkenstecker,
Spitze = Signalausgang, Ring = Eingang). Alle Monoeingangskanäle sind mit
Inserts ausgestattet. Diese Einschleifpunkte liegen vor dem Fader, dem EQ und
dem Aux Send. Die Inserts lassen sich auch als Pre-EQ-Direktausgänge nutzen,
ohne den Signalfluss zu unterbrechen.
UB2442FX-PRO
1
UB1622FX-PRO
