EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
Jeder Stereokanal verfügt über zwei symmetrische Line-Pegeleingänge auf
Klinkenbuchsen für den linken und rechten Kanal. Die Kanäle 9/10 und 11/12 des
UB2442FX-PRO haben zusätzlich eine XLR-Buchse für Mikrofonbetrieb (inklusive
Phantomspeisung!). Wenn ausschließlich die mit „L" bezeichnete Buchse
benutzt wird, arbeitet der Kanal in mono. Die Stereokanäle sind für typische
Line-Pegelsignale konzipiert. Je nach Modell besitzen sie eine Pegelumschaltung
zwischen +4 dBu und -10 dBV oder sogar ein Line TRIM-Poti.
Beide Klinkenbuchsen können auch mit unsymmetrisch be-schalteten
Klinkensteckern belegt werden.
LOW CUT und MIC TRIM
Diese beiden Bedienungselemente beziehen sich nur auf die XLR-Anschlüsse des
UB2442FX-PRO und sind für das Ausfiltern von Frequenzen unterhalb von 75 Hz
(LOW CUT) sowie die Pegelanpassung für Mikrofone (MIC TRIM) zuständig.
LINE TRIM
Benutzen Sie dieses Potentiometer zur Pegelanpassung der Line-Signale in den
Kanälen 13-16 des UB2442FX-PRO.
LEVEL
Die Stereoeingänge der drei Mischpulte UB1622FX-PRO, UB1832FX-PRO
und UB2222FX-PRO besitzen zur Pegel anpassung einen LEVEL-Schalter,
mit dem Sie zwischen +4 dBu und -10 dBV umschalten können. Bei -10 dBV
(Homerecording-Pegel) reagiert der Eingang empfindlicher als bei
+4 dBu (Studiopegel).
2.2.2 Equalizer stereokanäle
Der Equalizer der Stereokanäle ist natürlich stereo ausgelegt.
Die Grenzfrequenzen des Höhen-, des Hochmitten-, des Tiefmitten- und des
Tiefenbandes liegen bei 12 kHz, 3 kHz, 500 Hz und 80 Hz. HIGH- und LOW-Regler
verfügen über die gleiche Charakteristik wie der EQ der Monokanäle. Die beiden
Mittenbänder sind Peak-Filter. Ein Stereo-Equalizer ist besonders dann
gegenüber zwei Mono-Equalizern vorzuziehen, wenn die Frequenzgangkorrektur
eines Stereo signals erforderlich ist. Bei Mono-Equalizern können oft
Einstellunterschiede zwischen dem linken und rechten Kanal entstehen.
2.2.3 Aux send-wege stereokanäle
Im Prinzip funktionieren die Aux-Wege der Stereokanäle genauso wie die
der Monokanäle. Da die Aux-Wege immer mono sind, wird das Signal auf
einem Stereokanal erst zu einer Monosumme gemischt, bevor es auf die
Aux-Sammelschiene gelangt.
2.2.4 Routing-schalter, balance, solo und kanal-fader
BAL
L
R
9
10
/
MUTE
All Models

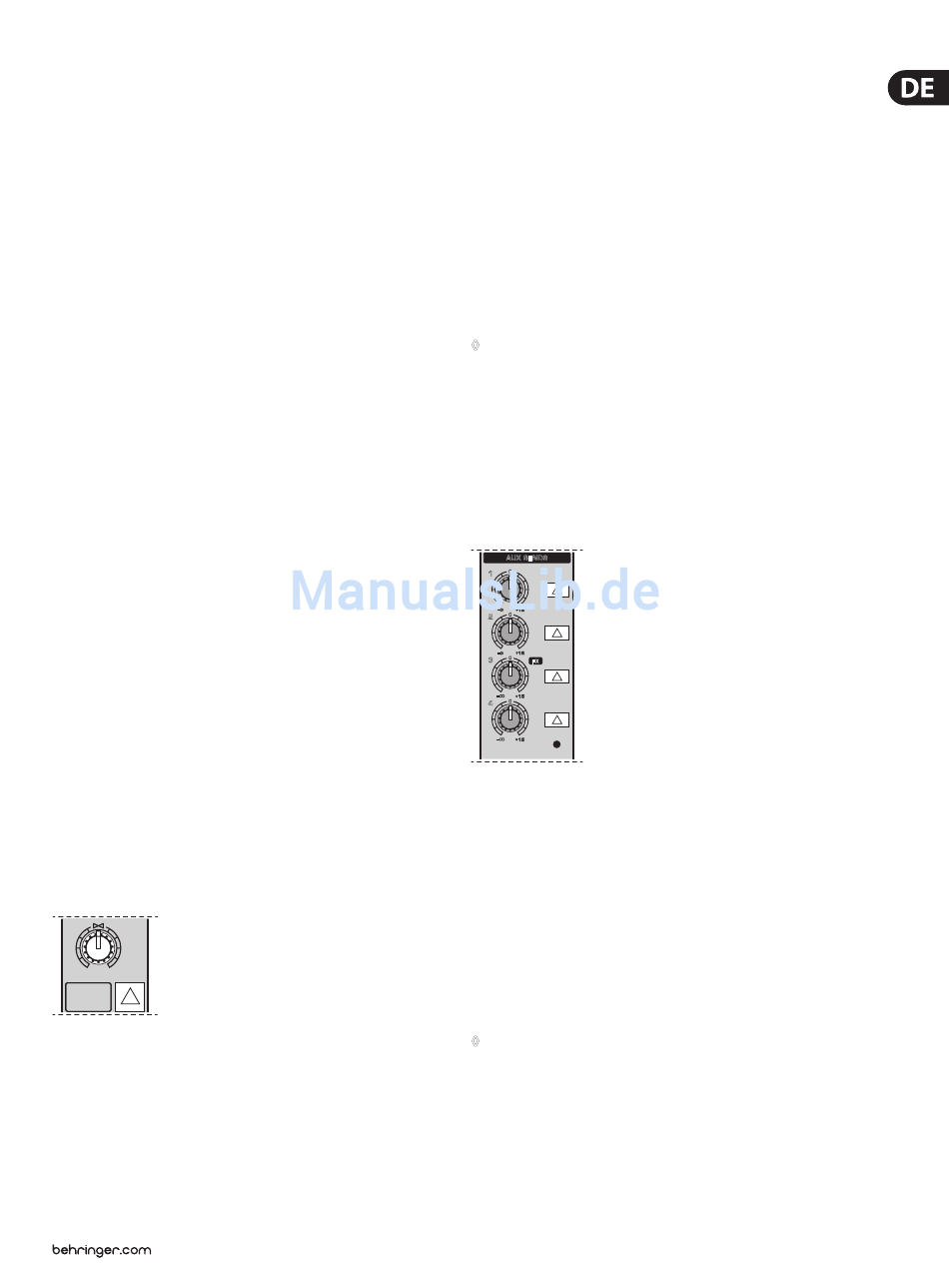

Abb. 2.6: Balance-Regler und Mute-Schalter
BAL
Der BAL(ANCE)-Regler entspricht in seiner Funktion dem PAN-Regler in den
Monokanälen. Der Balance-Regler bestimmt den relativen Anteil zwischen
dem linken und rechten Eingangssignal, bevor diese auf den linken bzw.
rechten Main Mix-Bus (respektive die ungerade oder die gerade Subgruppe)
geleitet werden.
Die restlichen Bedienungselemente der Stereokanäle funktionieren so wie in den
Monokanälen (MUTE-Schalter, die MUTE- und CLIP-LEDs, die SOLO-Schalter, die
SUB- und MAIN-Schalter sowie der Kanal-Fader).
2.3 Anschlussfeld und main-sektion
War es für das Verständnis der Kanalzüge günstig, den Signalfluss von oben
nach unten zu verfolgen, so betrachten wir das Mischpult nun von links nach
rechts. Die Signale werden gleichsam an einer Stelle im Kanalzug abgeholt und
gesammelt in die Main-Sektion gebracht.
2.3.1 MON-regler, aux sends 1, 2 und 3 (FX)
Ein Kanalsignal wird auf den Aux Send-Bus 1 geführt, wenn man den
AUX 1-Regler des betreffenden Kanalzugs aufdreht.
◊
Das Modell UB1832FX-PRO ist mit einem extra Monitorweg
ausgestattet, deshalb ist hier der erste Aux-Regler in den Kanalzügen
mit MON bezeichnet. Es besitzt auch einen eigenen Master-Fader
(MON SEND) für diesen Aux-Weg.
AUX SEND 1, 2 und 4
Der AUX SEND 1-Regler kontrolliert den Pegel des Summen signals, das Sie aus
den einzelnen Kanälen mit Hilfe der AUX 1-Potentiometer abgezweigt haben.
Dem entsprechend fungiert der AUX SEND 2-Regler als Master-Regler für die
Aux 2-Sammelschiene, der AUX SEND 4-Regler für die AUX 4-Sammelschiene.
AUX SENDS
0
1
SOLO
–
00
2
0
SOLO
–
00
0
3
F X
SOLO
–
0 0
0
4
SOLO
–
0 0
UB2442FX-PRO
SENDS
Abb. 2.7: Die AUX SEND-Regler der Main-Sektion
AUX SEND 3 (FX)
Das FX-Potentiometer bestimmt den Pegel für die Effekt bearbeitung, also die
Anpassung an ein externes (oder das interne!) Effektgerät.
UB1622FX-PRO und UB1832FX-PRO: Diese Funktion über-nimmt hier der
AUX SEND 2-Regler (FX).
SOLO
Über die SOLO-Schalter haben Sie die Möglichkeit, die auf die Aux-Wege
geschickten Audiosignale über die CONTROL ROOM/PHONES-Ausgänge isoliert
abzuhören und über die Pegel anzeigen zu kontrollieren.
◊
Wenn Sie ausschließlich das Summensignal der jeweiligen AUX-
Sammelschiene hören wollen, darf kein anderer SOLO-SCHALTER
gedrückt sein und der MODE-Schalter muss auf Stellung SOLO
(ungedrückt) sein.
