8
EURORACK UB1204FX-PRO/UB1204-PRO Bedienungsanleitung
◊
Wenn Sie den internen Effektprozessor benutzen möchten, dürfen Sie
die STEREO AUX RETURN 2-Buchsen nicht belegen.

2.3.4 Stereo Aux Return

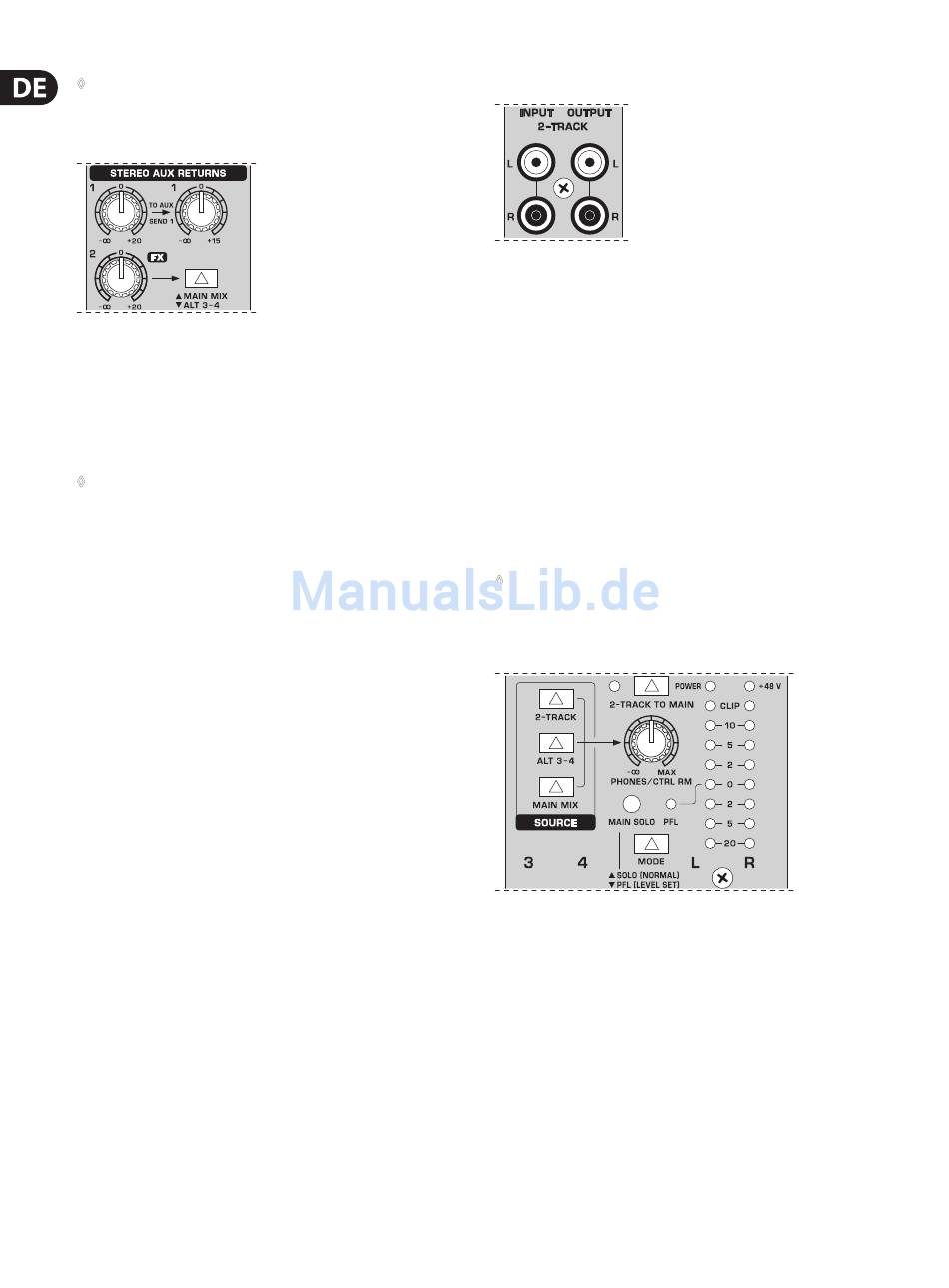

Abb. 2.9: Die Stereo Aux Return-Regler
STEREO AUX RETURN 1
Der STEREO AUX RETURN 1-Regler ist ein Stereopoti. Er bestimmt den
Pegel des eingespielten Signals am Main Mix. Wird STEREO AUX RETURN 1 als
Effektrückweg verwendet, so können Sie das Effektsignal jedem „trockenen"
Kanalsignal zumischen.
◊
Das Effektgerät sollte in diesem Fall auf 100% Effektanteil
eingestellt sein.
STEREO AUX RETURN MON
Der STEREO AUX RETURN MON-Regler hat eine besondere Funktion: Mit seiner
Hilfe kann ein Monitormix mit Effektversehen werden. Ein Beispiel:
Monitormix mit Effekt
Voraussetzung für diese Anwendung ist folgender Anschluss Ihres Effektgeräts:
die AUX SEND 2-Buchse steuert den L/Mono- Eingang Ihres Effektgeräts
an, während die STEREO AUX RETURN 1-Buchsen mit dessen Ausgängen
verbunden werden.
An die AUX SEND 1-Buchse schließen Sie den Verstärker Ihrer Monitoranlage an,
der AUX SEND 1-Master-Regler bestimmt die Lautstärke des Monitormixes.
Mit Hilfe des STEREO AUX RETURN MON-Reglers kontrollieren Sie nun den
Pegel des vom Effektgerät kommenden Effektsignals, das auf den Monitormix
geleitet wird.
Mit dem Kopfhörer-Distributionsverstärker BEHRINGER POWERPLAY PRO
HA4700/HA8000 können Sie auf einfache Weise vier (HA8000: acht)
Stereokopfhörermischungen für Ihr Studio erstellen.
STEREO AUX RETURN 2 (FX)
Der STEREO AUX RETURN 2-Regler bestimmt den Pegel von Signalen, die in
die AUX RETURN 2-Buchsen eingespeist und von dort an den Main Mix
weitergeleitet werden.
MAIN MIX/ALT 3-4
Der MAIN MIX/ALT 3-4-Schalter legt das über die STEREO AUX RETURN 2-Buchsen
eingespeiste Signal auf den Main Mix (nicht gedrückte Stellung) oder auf den
Submix (Alt 3-4, gedrückte Stellung).
2.3.5 2-Track Input/2-Track Output
Abb. 2.10: Die 2-Track-Anschlussbuchsen
2-TRACK INPUT
Die 2-TRACK INPUT-Buchsen sind zum Anschluss eines 2-Track-Rekorders
(z. B. DAT-Rekorder) geeignet. Zusätzlich steht Ihnen damit ein Stereo-Line-
Eingang zur Verfügung, an den auch das Ausgangssignal eines zweiten
EURORACK oder des BEHRINGER ULTRALINK PRO MX882 angeschlossen
werden kann. Wenn Sie den 2-TRACK INPUT mit einem HiFi-Verstärker mit
Quellen wahlschalter verbinden, können Sie auf einfachste Weise zusätzliche
Quellen abhören (z. B. Kassettenrekorder, CD-Player, usw.).
2-TRACK OUTPUT
Diese Anschlüsse sind parallel zum MAIN OUT verdrahtet und stellen die
Stereosumme in unsymmetrischer Form zur Ver-fügung. Schließen Sie hier
die Eingänge ihres Aufnahmegeräts an. Der endgültige Pegel wird über den
hochpräzisen MAIN MIX-Fader eingestellt.
◊
Wenn Sie einen Kompressor oder ein Noise Gate nach dem 2-Track-
Ausgang anschließen, ist ein sanftes Ausblenden mit den Fadern nicht
mehr möglich.

2.3.6 Pegelanzeige und Monitoring

Abb. 2.11: Control Room- und Phones-Sektionen, Pegelanzeige
2-TRACK
Der 2-TRACK-Schalter leitet das signal der 2-TRACK IN-Buchsen auf die
Pegelanzeige, die CONTROL ROOM OUT-Ausgänge und die PHONES-Buchse
leichter können Sie die Hinter band kontrolle über Abhörlautsprecher oder
Kopfhörer nicht vornehmen.
ALT 3-4
Der ALT 3-4-Schalter legt das Signal des Alt 3-4-Busses zu Abhörzwecken auf
diesen Pfad.
