Anlage 4

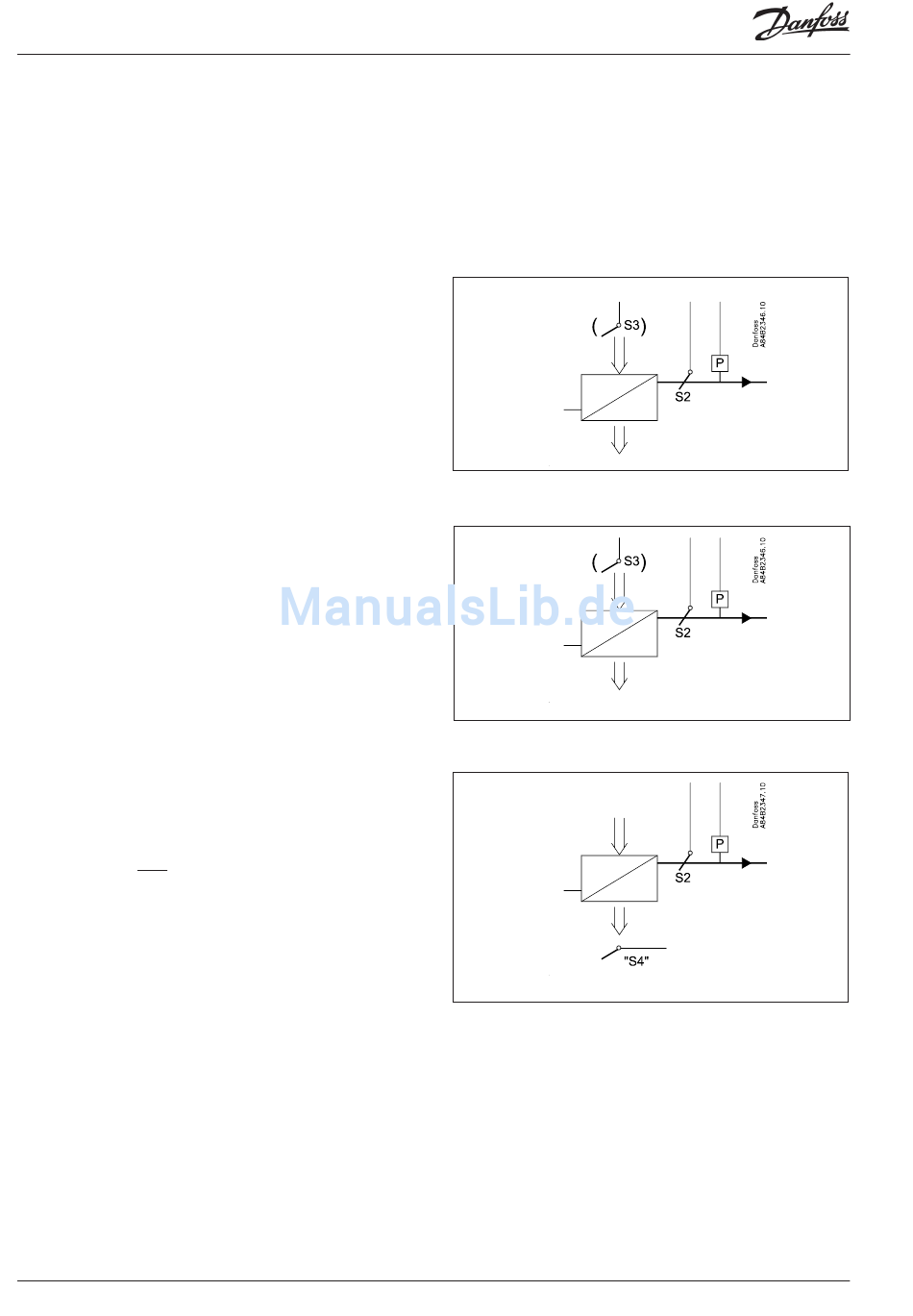

Regelalgorithmen für die Überhitzung.
Zur Wahl stehen mehrere Algorithmen.
Sie sind in "o56" einzustellen.
Reg.Typ = 1
Dieser Regelalgorithmus benutzt die klassische Methode und
wird für die bekannten Anwendungen empfohlen — evt. für
eine früher mit einem Danfoss-Regler ausgestattete Installation.
Als Ausgangspunkt können die Werte für Kp, Tn und Td auf die
entsprechenden, wie früher benutzten Werte eingestellt werden.
Bei Bedarf ist die Thermostatfunktion wählbar.
Reg.Typ = 2
Dieser Regelalgorithmus wird bei Neuanlagen empfohlen, in
denen auch die Thermostatfunktion eingesetzt werden soll. Die
Regelung arbeitet mit einer inneren Schleife, die die Regelung
verbessert und die optimale Einstellung erleichtert.
Die Kombination von adaptiver Verdampfer- und Temperatur-
regelung ergibt eine hohe Temperaturgenauigkeit des Mediums.
(Der Algorithmus lässt sich auch ohne Thermostatfunktion nutzen,
wenn Einstellung "3" mit Temperaturfühler abge wählt wird.)
Reg.Typ = 3
Diese Einstellung wird empfohlen, wenn nur die Über hitzung
geregelt werden soll.
Der Regelalgorithmus erfordert den Einbau eines
Medientemperaturfühlers; da jedoch nur ein Fühlereingang für
die Medientemperatur vorhanden ist, kann die Einstellung nicht
gemeinsam mit der Thermostatfunktion benutzt werden.
Der Temperaturfühler ist an Eingang "S3" anzuschließen und im
gekühlten Medium nach dem Verdampfer zu platzieren. (Danfoss
bezeichnet einen im Medium nach dem Verdampfer platzierten
Fühler S4.)
Diese Regelung ergibt unter den 3 Verfahren die beste
Überhitzungsregelung.
12
Manual RS8CX803 © Danfoss 04-2009
Die T0-Temperatur wird darüber hinaus in einer inneren Schleifenregelung
berücksichtigt.
Die S4- und die T0-Temperatur werden darüber hinaus in einer inneren Schleifen-
regelung berücksichtigt
EKC 316A
