Standort des Messgeräts
• Den Sensor nicht auf der Saugseite von Pumpen installieren . Dies kann die Auskleidung beschädigen (insbesondere PTFE-
Auskleidungen) .
• Stellen Sie sicher, dass die Rohrleitung an der Messstelle immer gefüllt ist . Andernfalls ist eine korrekte oder präzise Messung nicht
möglich .
• Den Sensor nicht an der höchsten Stelle eines Rohrleitungssystems installieren . Dies kann zu Gasansammlungen führen .
• Den Sensor nicht in Fallrohren mit freiem Auslauf installieren .
• Das Messgerät nicht an Rohren mit extremen Rohrvibrationen installieren . Wenn Rohre vibrieren, sichern Sie die Rohrleitungen mit
geeigneten Rohrstützen vor und hinter dem Messgerät . Können Vibrationen nicht gedämpft werden, den Messumformer getrennt
montieren .
• Den Sensor nicht in der Nähe von Rohrleitungsventilen, Armaturen oder Hindernissen installieren, die Strömungsstörungen
verursachen können .
• Den Sensor nicht an der Auslassseite von Kolben- oder Membranpumpen installieren . Pulsierender Durchfluss kann die Leistung des
Messgeräts beeinträchtigen .
• Vermeiden Sie die Installation des Sensors in der Nähe von Geräten, die elektrische Störungen erzeugen, z . B . Elektromotoren,
Transformatoren, Frequenzumrichterkabel und Stromkabel .
• Prüfen Sie, ob beide Enden der Signalkabel sicher befestigt sind .
• Strom- und Signalkabel in getrennten Rohren verlegen .
• Das Messgerät an einem für Installations- und Wartungsarbeiten gut zugänglichen Ort aufstellen .
Außenstandort des externen Messumformers
Der Messumformer kann im Freien installiert und betrieben werden . Er muss jedoch wie folgt vor Witterungseinflüssen geschützt werden:
• Die zulässige Umgebungstemperatur für das Gerät beträgt –4 . . .140° F (–20 . . .60° C) .
• Wenn sich ein Innenraum innerhalb von 150 Fuß (50 Metern) vom Sensor befindet, sollte die Kabellänge erhöht und der Messumformer
innen montiert werden .
• Ist dies nicht möglich, fertigen Sie zumindest ein Dach oder einen Schutz über bzw . um den Messumformer, um die LCD-Anzeige vor
direkter Sonneneinstrahlung zu schützen .
• Siehe „Getrennte Montage" auf
Seite 10

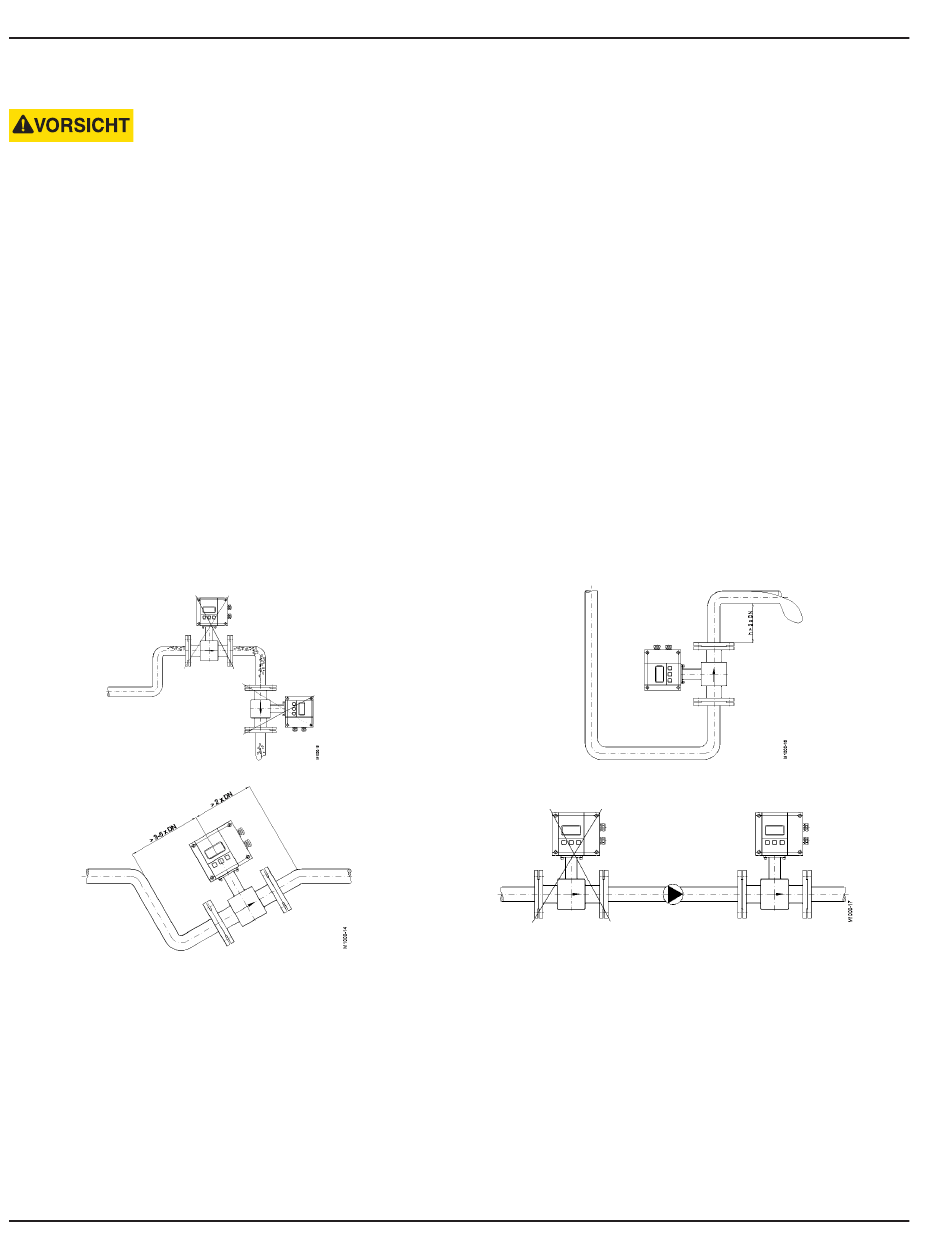

Abbildung 8: Standort des Messgeräts
Seite 14 .
