Magnetisch-induktiver Durchflussmesser M1000
Anforderungen an gerade Rohre
Für eine optimale Genauigkeit und Leistung des Messgeräts
ist eine ausreichende Anzahl von geraden Rohrleitungen
am Einlass und Auslass des Sensors erforderlich . Auf der
Einlassseite (stromaufwärts) ist ein gerades Rohr mit einem
Äquivalent von drei DN erforderlich . An der Auslassseite
(stromabwärts) sind 2 DN erforderlich .
Anforderungen an Reduzierstücke
Mit Reduzierstücken kann ein kleineres Messgerät
in größere Rohrleitungen eingebaut werden . Diese Konfiguration kann die Genauigkeit bei
niedrigem Durchfluss erhöhen .
Für konzentrische Standard-Reduzierstücke gelten keine besonderen Anforderungen .
Kundenspezifisch gefertigte Reduzierstücke müssen einen Neigungswinkel von circa 8 Grad
haben, um Strömungsstörungen und übermäßigen Druckverlust zu minimieren . Ist dies nicht
möglich, sind die kundenspezifischen Reduzierstücke wie Armaturen zu installieren und die
erforderliche Menge an geradem Rohr ist zu verlegen .
Der auftretende Druckabfall kann mit Hilfe des abgebildeten Nomogramms bestimmt
werden (gilt nur für Flüssigkeiten mit ähnlicher Viskosität wie Wasser) .
H
INWEIS:
In Fällen mit sehr geringer Strömungsgeschwindigkeit kann diese durch eine
Verkleinerung der Messstelle erhöht und so eine bessere Messgenauigkeit
erzielt werden .
Definition des Druckverlusts:
1 . Berechnen Sie das Durchmesserverhältnis d/D .
2 . Lesen Sie den Druckverlust in Abhängigkeit vom Verhältnis d/D und der
Strömungsgeschwindigkeit ab .
Seite 12
D (Rohrgröße)
ROHRBOGEN
T-STÜCK
ABSPERRSCHIEBER
(VOLLSTÄNDIG
GEÖFFNET)
RÜCKSCHLAGVENTIL
DURCHGANGSVENTIL
ABSPERRKLAPPE
PUMPE
GERADES ROHR MIN.

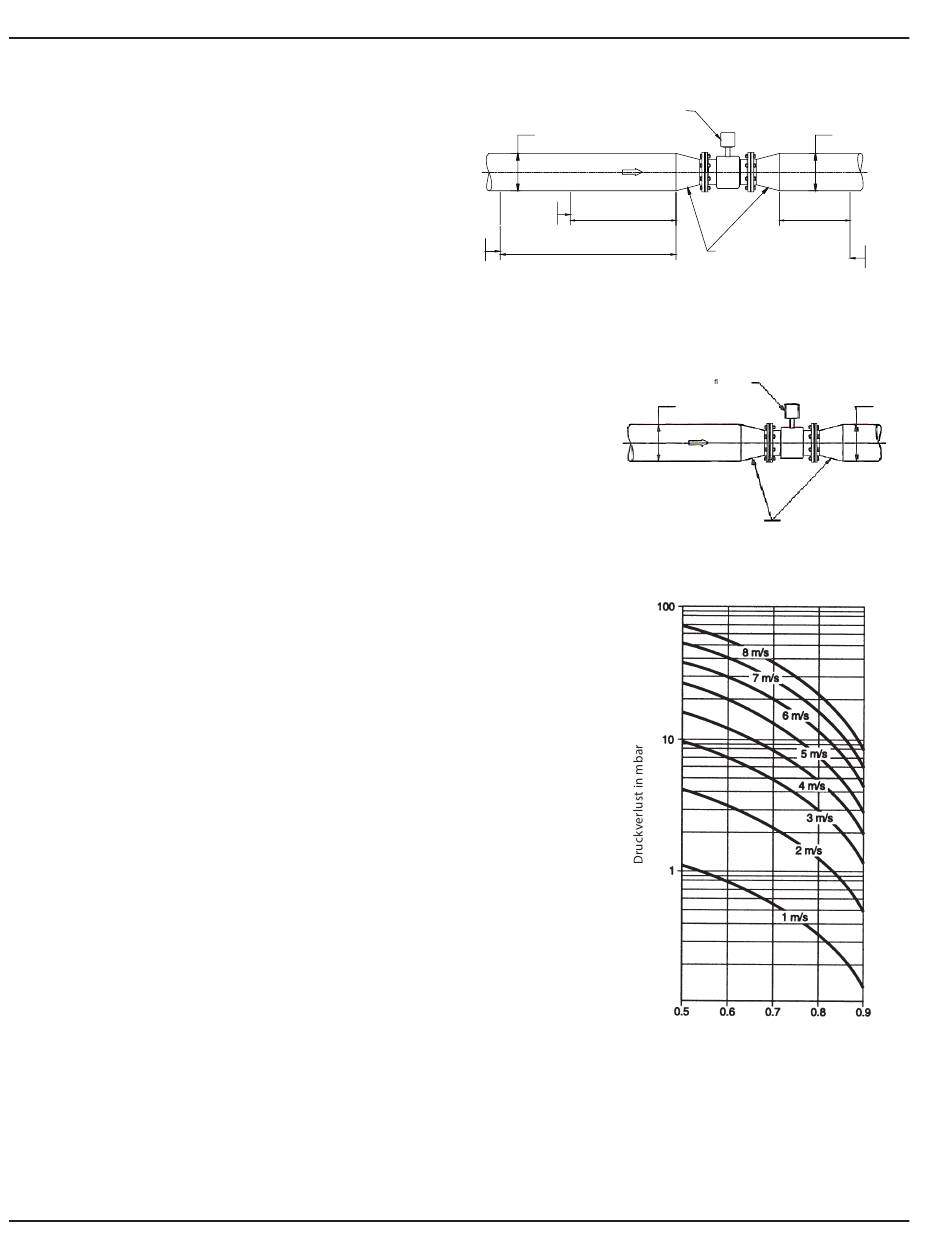

Abbildung 12: Anforderungen an gerade Rohre
MAG-UM-03661-DE-07
DURCHFLUSSMESSER
VORWÄRTSFLUSS
3 x D
GERADES ROHR MIN.
7 x D
KONZENTRISCHE
STANDARD-REDUZIERSTÜCKE
(KEIN ABSTAND ERFORDERLICH)
MINDESTANFORDERUNGEN AN DIE VERROHRUNG
Durch ussmesser
D (Rohrgröße)
Vorwärtsfluss
Maßgefertigte Reduzierstücke
(15 Grad Neigungswinkel)
Abbildung 13: Anforderungen an Reduzierstücke
Diameter Ratio d/D
Durchmesserverhältnis d/D
Abbildung 14: Druckverlust-Nomogramm
D (Rohrgröße)
2 x D
GERADES ROHR MIN.
ROHRBOGEN
T-STÜCK
JEDES VENTIL
D (Rohrgröße)
Konzentrische
Standard-Reduzierstücke
(Kein Abstand erforderlich)
