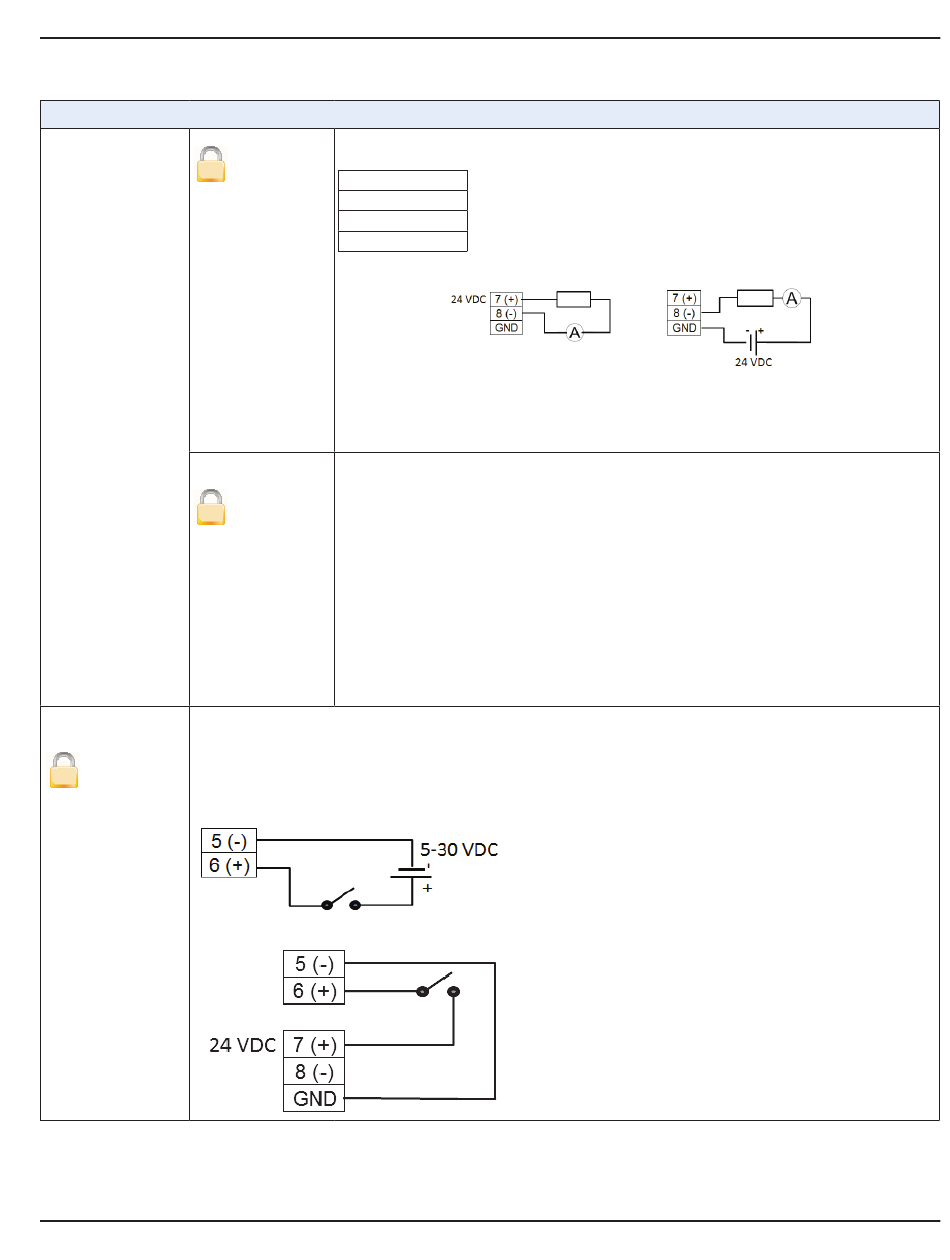

Menü Eingänge/Ausgänge
Analog Output Range (Bereich)
(Analogausgang)
S
Alarm Mode
(Alarmmodus)
S
Digital Input Mit „Digital Input" können Sie Zähler zurücksetzen (Fernrückstellung) oder die Durchflussmessung unterbrechen
(Digitaleingang)
(Messwertunterdrückung) .
•
S
•
Die Eingangsschaltung erfolgt durch Anlegen eines externen Potenzials von 5 . . .30 V DC
oder durch eine interne Spannungsversorgung von 24 V DC (Analogausgang, wenn nicht verwendet) .
März 2025
Inputs/Outputs (Eingänge/Ausgänge)
Dieser Parameter legt den Bereich des Analogausgangssignals fest: 0 . . .100 %
(= Skalenendwert) . Die folgenden Strombereiche sind verfügbar:
Stromausgang
0...20 mA
4...20 mA
0...10 mA
H INWEIS:
Mit diesem Parameter wird das Verhalten des Analogausgangs bei Alarmzuständen
konfiguriert . Für diesen Parameter gibt es drei Optionen: OFF, LOW und HIGH .
OFF: Das Analogsignal basiert auf der Durchflussmenge und liegt immer innerhalb des
konfigurierten Bereichs .
LOW: Bei Alarmzuständen ist das Analogsignal 2 mA niedriger als der konfigurierte untere
Bereich . (nur im Bereich 4 . . .20 mA)
HIGH: Bei Alarmzuständen ist das Analogsignal 2 mA höher als der konfigurierte
obere Bereich .
Wenn der Analogbereich beispielsweise 4 . . .20 mA beträgt und der Alarmmodus auf HIGH
eingestellt ist, beträgt der Analogausgangsstrom bei einem Skalenendwert-Alarm 22 mA .
Fernrückstellung – löscht den Zähler T2 (unidirektional)
Pos Zero Return (Messwertunterdrückung) – setzt die Durchflussmenge auf Null (zählt nicht)
Analogausgang aktiv
Wenn eine Fehlermeldung angezeigt wird, wird der Strom entsprechend der
Programmierung des Alarmmodus unten eingestellt .
Wird bidirektionaler Betrieb ausgewählt, können Sie die Durchflussrichtung
über Digitalausgänge signalisieren .
