ANSCHLUSS EINER AQUACUE/BEACON ENCODER-SCHNITTSTELLE AN DAS M1000-MESSGERÄT
H INWEIS:
Schließen Sie den Endpunkt wie beschrieben an . Der Endpunkt wird automatisch innerhalb einer Stunde aktualisiert .
Informationen zur Programmierung finden Sie im Benutzerhandbuch der Endpunkt-Software .

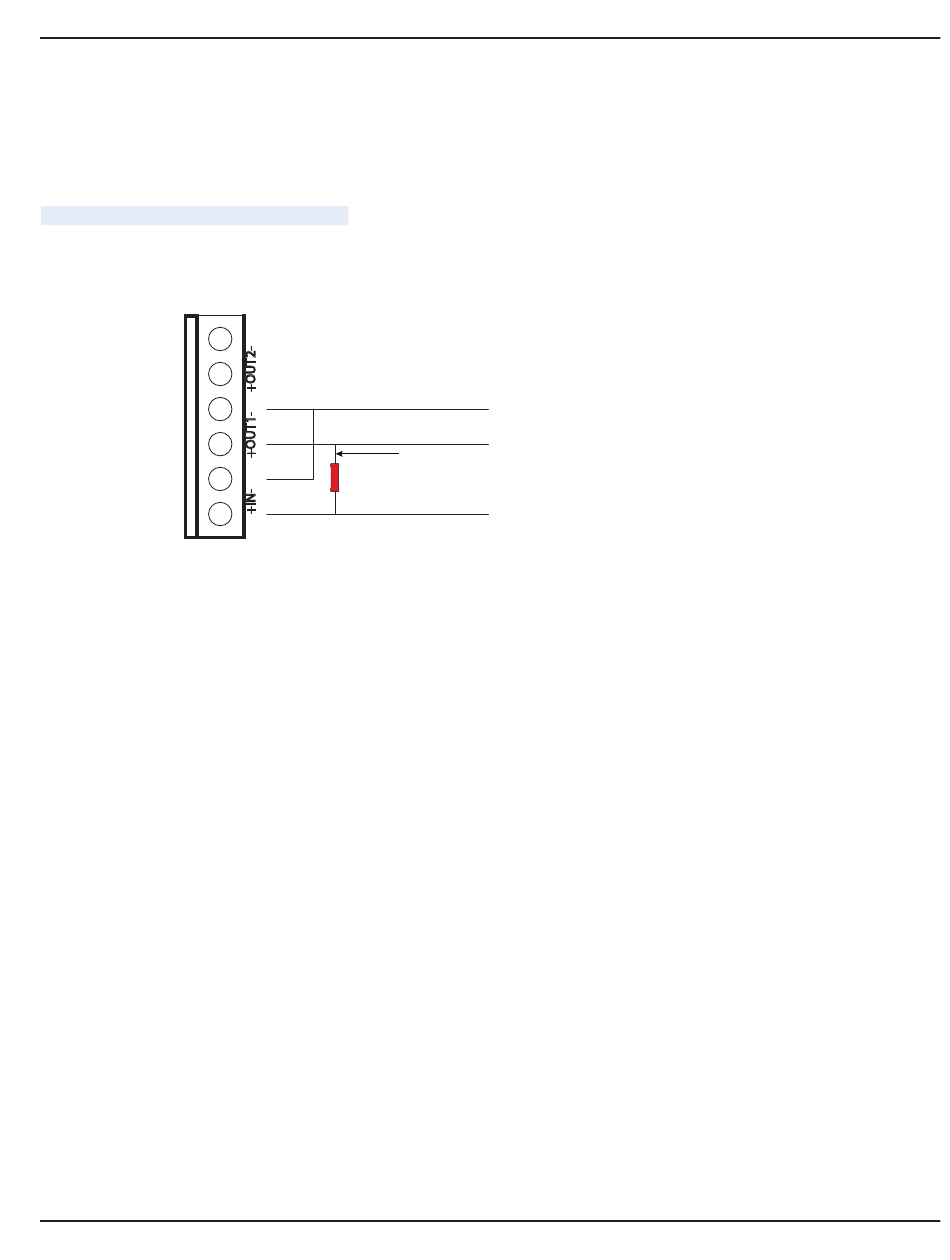

Verkabelung

Zum Verbinden des Endpunkts verbinden Sie wie folgt:
M1000-Klemme Endpunkt-Draht
Eingang + Rot (Strom/Uhr)
Ausgang 1 + Grün (Daten)
Ausgang 1 – Schwarz (Masse)
Verbinden Sie einen Schaltdraht von Ausgang 1 negativ (–) mit Eingang negativ (–) .

Programmierung

Die Änderung der folgenden Einstellungen konfiguriert den Eingang und Ausgang 1 für den Endpunkt .
Das M1000-Messgerät wird für den Endpunkt zu Ausgang Nr . 1 (Vorwärtsfluss) wie folgt programmiert:
1 . Navigieren Sie zu COMMUNICATION (KOMMUNIKATION) > ADE > CONTROL (STEUERUNG) .
2 . Zum Ändern der Werte die Pfeile verwenden, danach EXIT/SAVE drücken .
3 . Wiederholen Sie die Schritte 1 und 2 für Control (Steuerung), Protocol (Protokoll), Dials (Skalen) und Resolution (Auflösung) (der
Auflösungsbereich ist 0,0001 . . .10 .000) .
4 . Drücken Sie EXIT/SAVE .
März 2025
Anschluss einer AquaCUE/BEACON Encoder-Schnittstelle an das M1000-Messgerät
Black (Ground)
Schwarz (Masse)
NUR BEI EINER VERBINDUNG MIT EINEM
ORION CELLULAR LTE-ENDPUNKT
Green (Data)
Grün (Daten)
fügen Sie einen 15K-Widerstand
15K-Widerstand (Badger Meter P/N 69224-001)
15k resistor
zwischen Klemme 1 und
Klemme 8 hinzu.
Red (Clock)
Rot (Uhr)
WICHTIG: EIN 15K-WIDERSTAND IST NUR FÜR ORION
CELLULAR LTE-ENDPUNKTE ERFORDERLICH.
KEIN ANDERER ENDPUNKTE BENÖTIGT EINEN WIDERSTAND.
MAG-UM-03661-DE-07 Seite 39
