Magnetisch-induktiver Durchflussmesser M1000
Hilfsenergie
ZUR UNFALLVERMEIDUNG DAS GERÄT ERST AN DAS STROMNETZ ANSCHLIESSEN, NACHDEM ALLE ANDEREN KABELARBEITEN
ABGESCHLOSSEN SIND.
ATTENTION
AFIN D'ÉVITER LES ACCIDENTS, BRANCHEZ L'ALIMENTATION PRINCIPALE SEULEMENT UNE FOIS TOUT LE CÂBLAGE COMPLÉTÉ.
•
Das Messgerät nicht unter angelegter Netzspannung anschließen .
•
Typenschild beachten (Netzspannung und Frequenz) .
•
Das Gerät besitzt eine externe Vorrichtung zum Trennen des Messgeräts von allen Stromquellen . Die Trennvorrichtung kann alle
stromführenden Leiter abschalten .
1 . Abdeckung öffnen(siehe
2 . Das Hilfsstromkabel durch die obere Kabeleinführung schieben .
3 . Wie in
Abbildung 25
gezeigt anschließen .
4 . Den Deckel schließen und die Schrauben anziehen .
Stromversorgung 92 . . .275 V AC (50/60 Hz)
empfohlener Kabelquerschnitt min . 0,75 mm²
Seite 18
„Öffnen der Abdeckung des M1000" auf

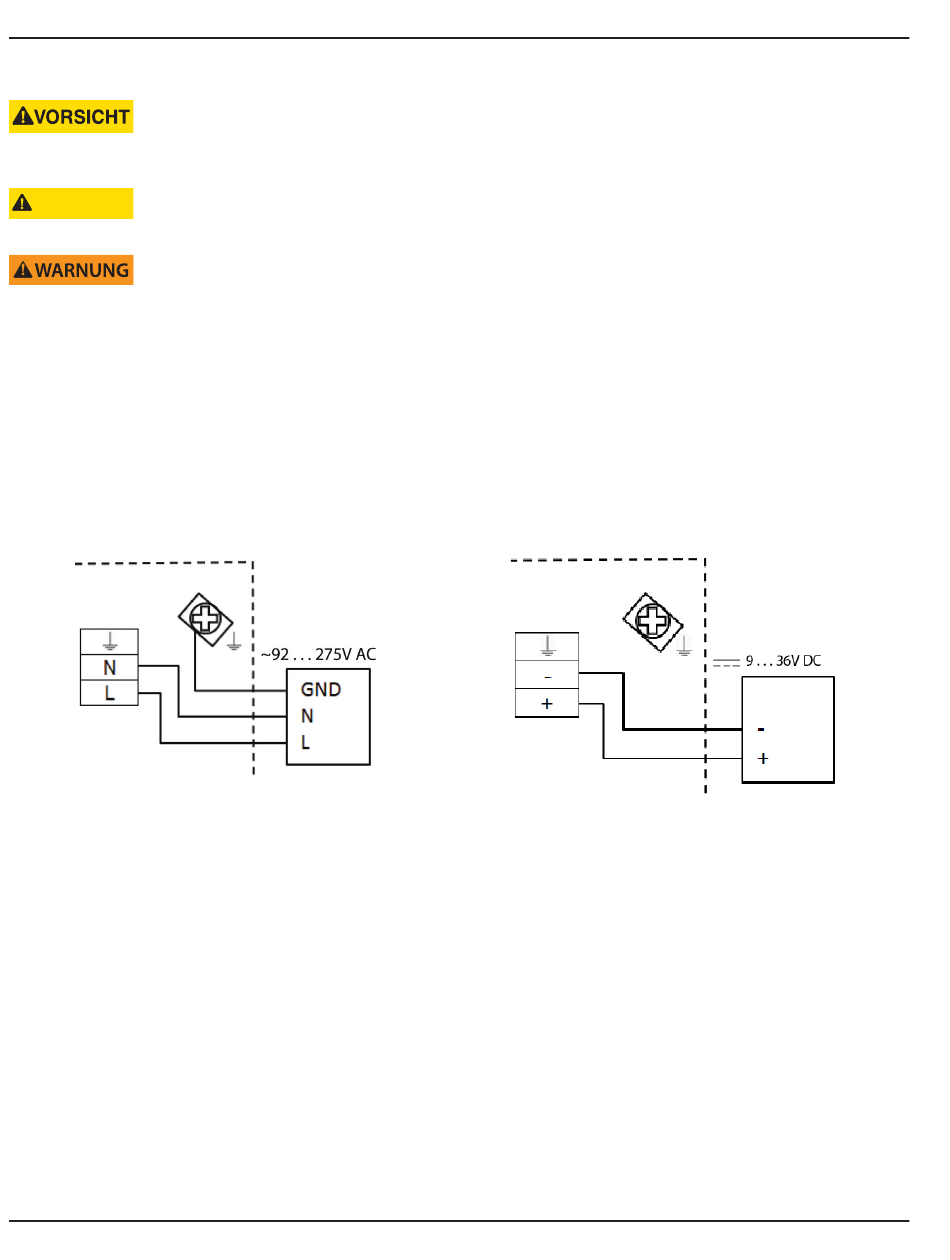

Abbildung 25: Anschluss für Hilfsenergie
Seite 17) .
Stromversorgung 9 . . .36 V DC (13 VA)
empfohlener Kabelquerschnitt min . 0,75 mm²
MAG-UM-03661-DE-07
März 2025
