Magnetisch-induktiver Durchflussmesser M1000

Rohrleitungen mit kathodischem Schutz

Bei Rohrleitungen mit kathodischem Schutz ist das Messgerät mit potentialfreien Kontakten zu installieren . Es darf keine elektrische
Verbindung vom Messgerät zum Rohrleitungssystem bestehen, und die Stromversorgung muss über einen Trenntransformator erfolgen .
ERDUNGSELEKTRODEN VERWENDEN (ES MÜSSEN AUCH ERDUNGSRINGE ISOLIERT VOM ROHRLEITUNGSSYSTEM INSTALLIERT
WERDEN).
ATTENTION
UTILISEZ LES ÉLECTRODES DE MISE À LA TERRE (LES ANNEAUX DE MISE À LA TERRE DOIVENT ÊTRE INSTALLÉES À PARTIR DU
SYSTÈME DE CONDUITES).
Nationale Vorschriften zur potenzialfreien Montage sind zu beachten .
„X" M4:1
„X"
6 mm² Cu
Galvanisch isoliert
Galvanisch isoliert

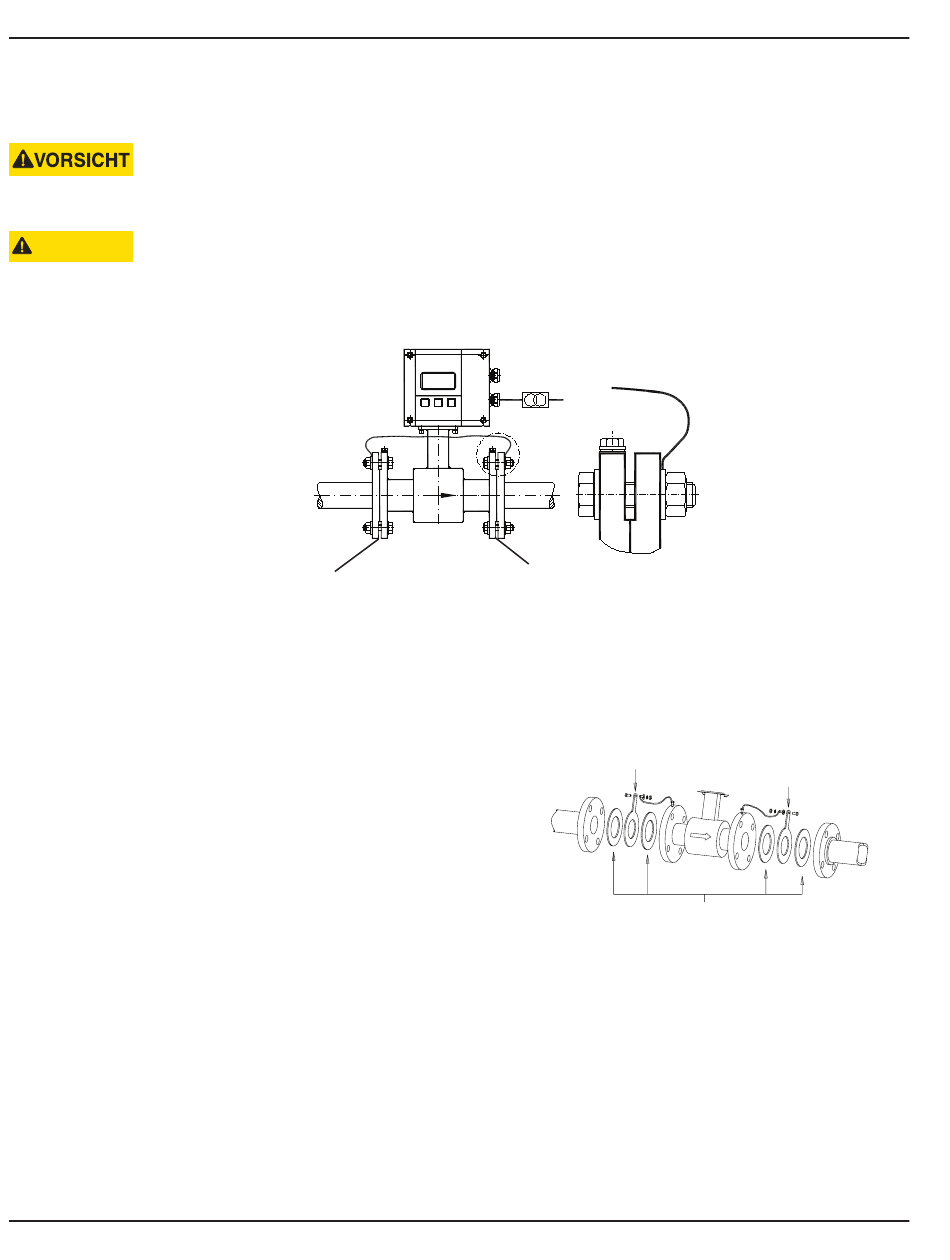

Abbildung 21: Kathodischer Schutz
Erdung nicht-leitfähiger Rohre
Wenn die Prozessleitung nicht elektrisch leitend ist (PVC, Glasfaser, mit Zement ausgekleidete
Rohre oder ein anderes nicht-leitfähiges Material) und das Messgerät ursprünglich nicht mit einer optionalen Erdungselektrode
bestellt wurde, muss ein Paar Erdungsringe zwischen den Gegenflanschen an beiden Enden des Messgeräts installiert werden .
Siehe Abbildung unten .
In diesem Fall müssen die Erdungsbänder mit den beiden Erdungsringen und
ERDUNGSRING
mit guter, solider Erdung verbunden werden . Erdungsringe aus Edelstahl sind
ERDUNGSRING
erhältlich . Ist die Flüssigkeit zu aggressiv für Edelstahl, dann ein Messgerät
mit optionaler Erdungselektrode aus einem mit der Flüssigkeit kompatiblen
Material bestellen .
DICHTUNGEN EMPFOHLEN
Abbildung 22: Erdung nicht-leitfähiger Rohre
Seite 16 MAG-UM-03661-DE-07 März 2025
