NETZANSCHLÜSSE

Sicherheit der Verkabelung

BEI DER INSTALLATION IST AUF DIE EINHALTUNG DER FOLGENDEN ANFORDERUNGEN ZU ACHTEN:
• Das Gerät von der Stromversorgung trennen, bevor ein Anschluss oder eine Wartung des Geräts vorgenommen wird .
• Signalleitungen dürfen nicht mit Stromleitungen gebündelt oder verlegt werden .
• Alle Leitungen möglichst kurz halten .
• Für die gesamte Ausgangsverdrahtung verdrillte, abgeschirmte Kabel verwenden .
• Alle anwendbaren lokalen elektrischen Vorschriften müssen beachtet werden .
AVERTISSEMENT
LORS DE L'INSTALLATION, ASSUREZ-VOUS DE RESPECTER LES EXIGENCES SUIVANTES :
• Débranchez l'appareil avant d'essayer toute connexion ou tout service à l'appareil .
• Ne par regrouper ou acheminer les lignes de signaux aux lignes électriques .
• Gardez toutes les lignes aussi courtes que possible .
• Utilisez un câble blindé à paire torsadée pour tout le câblage de sortie .
• Respectez tous les codes locaux applicables en matière d'électricité .
Öffnen der Abdeckung des M1000
Das Design des M1000-Messumformers ermöglicht es, die
Abdeckung zu öffnen, ohne sie vollständig abzunehmen .
Gehen Sie wie folgt vor:
1 . Die beiden oberen Schrauben des Messumformers mit einem
Schlitzschraubendreher vollständig herausdrehen .
2 . Die beiden unteren Schrauben lösen, bis der runde Kopf jeder
Schraube über der Oberseite der Abdeckung heraussteht .
3 . Die Abdeckung nach unten in die geöffnete Position ziehen .
• Bei 2 × M20 Kabeleinführungen dürfen nur flexible
Stromkabel verwendet werden .
• Getrennte Kabeleinführungen für Hilfsenergie-, Signal- und
Eingangs-/Ausgangskabel verwenden .
März 2025
Schrauben oben
Schrauben unten

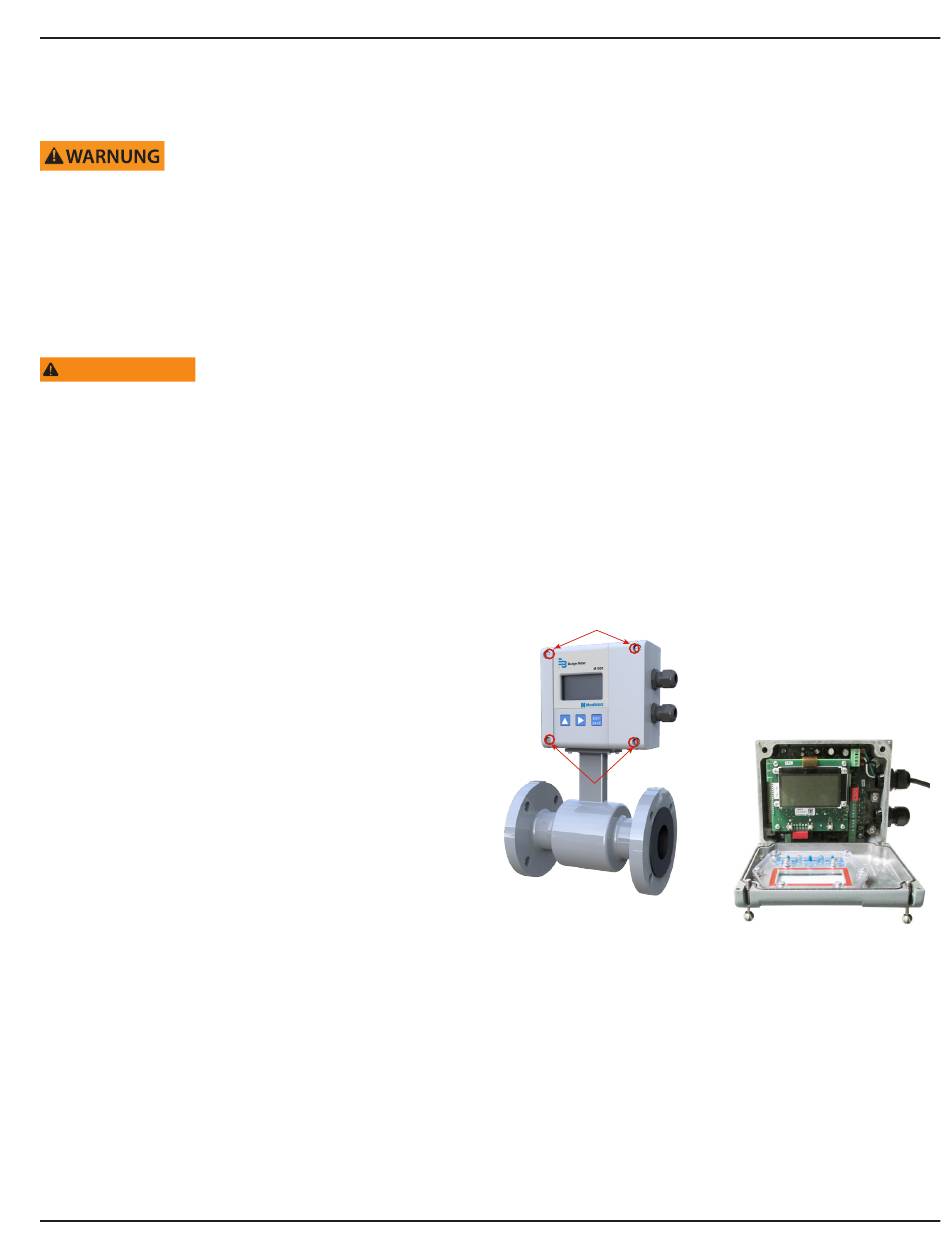

Abbildung 23: Zwei Schrauben
herausdrehen
MAG-UM-03661-DE-07
Netzanschlüsse
Abbildung 24: Abdeckung öffnen
