2. Beschreibung des Gerätes
Die magnetisch-induktiven Durchflussmesser eignen sich für die Messung von Durchfluss
aller Flüssigkeiten, die eine elektrische Leitfähigkeit von mindestens 20 µS/cm aufweisen.
Diese Gerätereihe zeichnet sich durch eine hohe Genauigkeit aus. Die Messergebnisse
sind unabhängig von Dichte, Temperatur und Druck.
Das Messprinzip

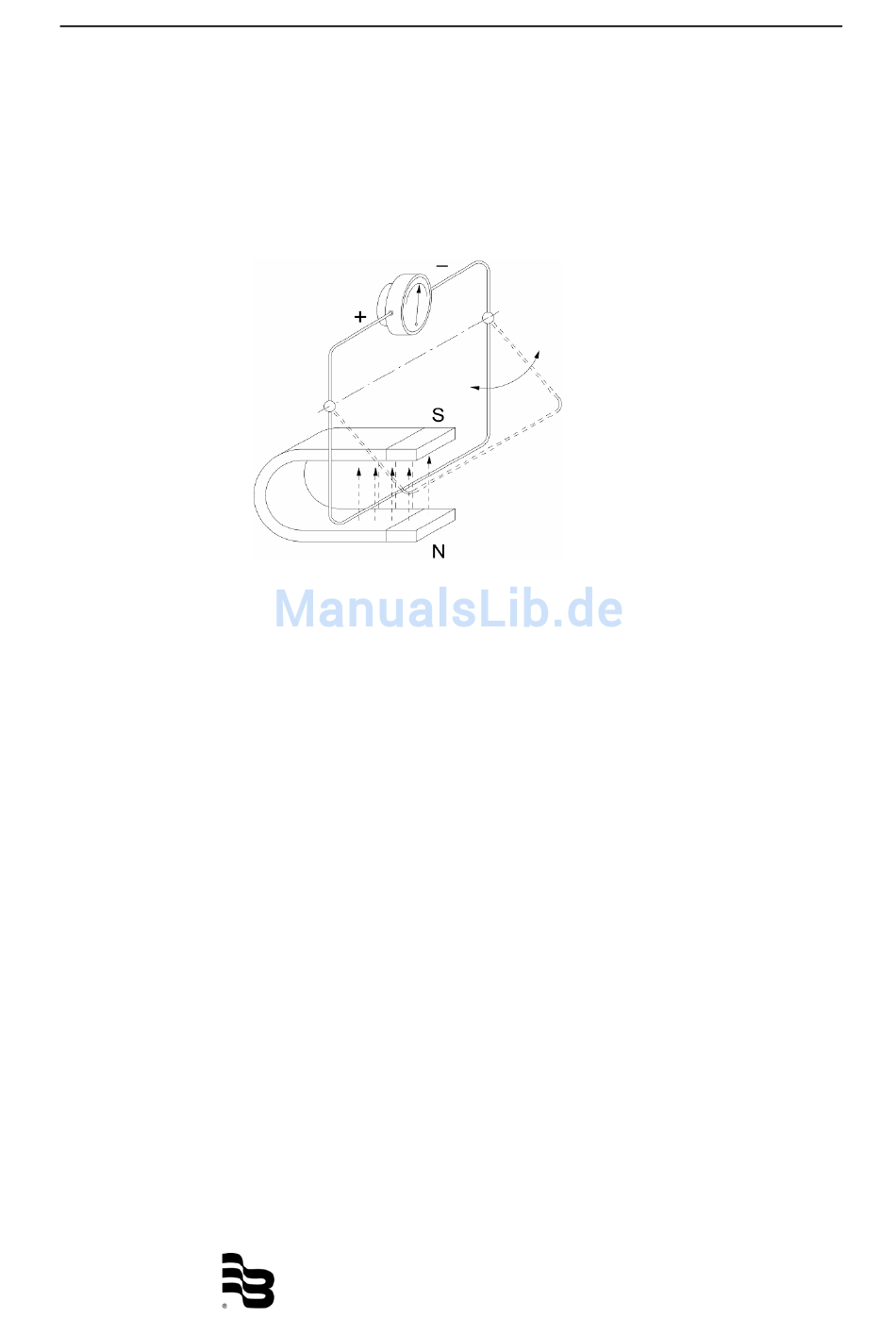

Entsprechend dem Faraday'schen Induktionsgesetz wird in einem Leiter, welcher sich
durch ein Magnetfeld bewegt, eine elektrische Spannung induziert. Bei der magnetisch-
induktiven Durchflussmessung wird der bewegte Leiter durch das strömende Medium
ersetzt. Die beiden gegenüberliegenden Messelektroden führen die induzierte Spannung,
welche proportional zur Fließgeschwindigkeit ist, dem Messumformer zu. Das Durch-
flussvolumen wird über den Rohrdurchmesser berechnet.
