Anwendungen mit chemischer Einspritzung

Bei Wasserleitungsanwendungen mit chemischer Einspritzstelle muss das Messgerät
stromaufwärts vor der Einspritzstelle installiert werden . Dadurch werden
Leistungsprobleme des Messgeräts vermieden .
Muss ein Messgerät stromabwärts von einem Anschluss für die chemische Einspritzung
installiert werden, sollte der Abstand zwischen dem Flansch und der Einspritzstelle
50 . . .100 Fuß (15 . . .30 Meter) betragen . Der Abstand muss groß genug sein, dass das
Wasser oder die chemische Lösung das Messgerät als vollständige, homogene
Mischung erreicht .
Liegt der Einspritzpunkt zu nahe, misst das Messgerät die beiden unterschiedlichen Leitfähigkeiten der einzelnen Flüssigkeiten . Dies führt
wahrscheinlich zu ungenauen Messungen . Auch die Einspritzmethode selbst, d . h . einzelne Impulse oder ein kontinuierlicher Strom von
Tropfen, Flüssigkeit oder Gas, kann sich auf die stromabwärts entstandenen Messwerte des Messgeräts auswirken .
Teilweise gefüllte Rohre
An manchen Orten kann die Prozessleitung vorübergehend nur teilweise gefüllt sein . Beispiele hierfür sind: fehlender Gegendruck,
unzureichender Leitungsdruck und Schwerkraftanwendungen .
Um diese Situationen zu vermeiden:
• Das Messgerät nicht an der höchsten Stelle der Rohrleitung installieren .
• Das Messgerät nicht in einem vertikalen Rohrabschnitt mit Abwärtsfluss installieren .
• Die EIN/AUS-Ventile immer auf der stromabwärts gelegenen Seite des Messgeräts positionieren .
FALSCH

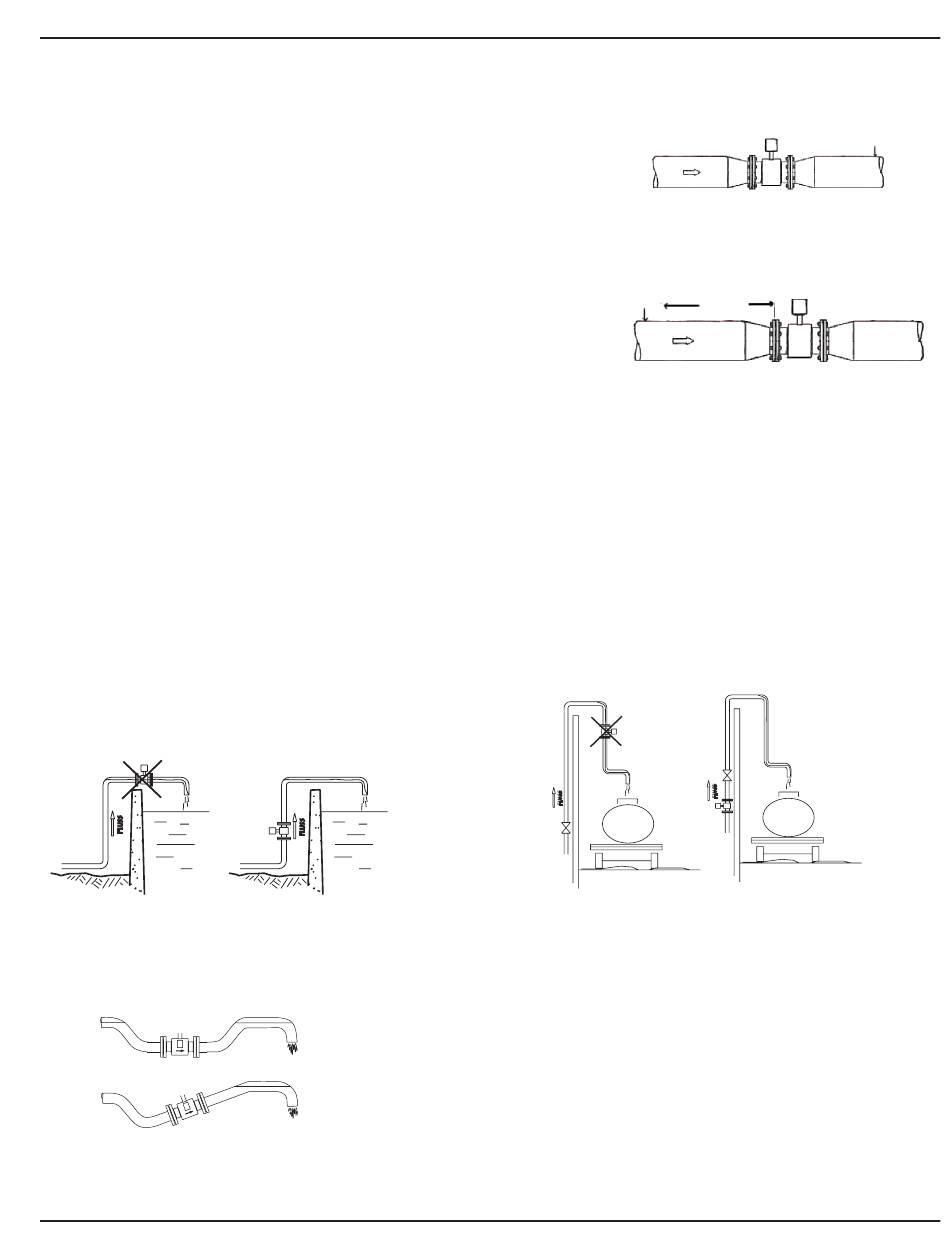

Abbildung 17: Platzierung des Messgeräts
Um teilgefüllte Rohrleitungen bei horizontalen, Schwerkraft- oder Niederdruckanwendungen zu minimieren, die Rohre so anordnen, dass
der Sensor jederzeit mit Flüssigkeit gefüllt ist .
Abbildung 19: Rohr so positioniert, dass das Wasser im
Sensor bleibt
März 2025
RICHTIG
MAG-UM-03661-DE-07
Standort des Messgeräts, Ausrichtung und Anwendungen
VORWÄRTSFLUSS
STROMAUFWÄRTS
Abbildung 15: Chemische Einspritzstelle hinter dem
CHEMISCHE
EINSPRITZUNG
HIER
VORWÄRTSFLUSS
STROMAUFWÄRTS
Abbildung 16: Chemische Einspritzstelle stromaufwärts
FALSCH
Nicht vertikal, nach unten gerichtet installieren .
Abbildung 18: Ventile auf der stromabwärts gelegenen Seite positionieren
CHEMISCHE
Durchflussmesser
EINSPRITZUNG HIER
STROMABWÄRTS
Messgerät
Durchflussmesser
50 BIS
100 FUSS
STROMABWÄRTS
des Messgeräts
RICHTIG
Die „Ein/Aus"-Ventile auf der stromabwärts gelegenen
Seite positionieren .
