M1000 HAUPTMENÜ PROGRAMMIEROPTIONEN

Bildschirmaufbau

Die folgenden M1000-Programmieroptionen sind über das Hauptmenü verfügbar:
• Meter Setup (Messgerät einrichten)
• Measurements (Messungen)
• Inputs/Outputs (Eingänge/Ausgänge)
• Totals (Summen)
• Communications (Kommunikation)
• Miscellaneous (Verschiedenes)
• Information (Informationen)
• Pin
• Login (Anmelden)

Funktionstasten

Mit den drei Funktionstasten auf der Vorderseite des Messumformers wird der M1000 programmiert .
Mit einer Kombination dieser drei Tasten wird auf dem Bildschirm navigiert und es werden Ziffern und
Parameter ausgewählt .
Mit  blättern Sie durch die Menübildschirme, wechseln durch Optionen in einer Liste und durch Ziffern bei der Eingabe einer Zahl .
Mit  oder EXIT SAVE rufen Sie ein Menü auf oder gelangen Sie zum nächsten Untermenü . Die Bildlaufleiste oben rechts zeigt Ihre Position
in der Liste an . Mit EXIT SAVE, kehren Sie aus einem Untermenü in das höhere Menü zurück .
Zum Auswählen von Parametern oder Werten aus einer Liste in einem Menüpunkt drücken Sie zuerst  bis der Parameter oder Wert
angezeigt wird und danach EXIT SAVE, um ihn auszuwählen . Die aktuelle Nummer in der Liste ist durch ein kleines schwarzes Quadrat links
neben der Nummer gekennzeichnet . Beispiel: DN 50 .
Zum Ändern eines Parameters drücken Sie , um das Menü aufzurufen . Das erste Zeichen blinkt . Drücken Sie , um den Wert zu ändern .
Nachdem der Wert geändert wurde, drücken Sie , um zum nächsten Wert zu gelangen . Drücken Sie EXIT SAVE, um den neuen Wert
zu bestätigen .

Statussymbole

Kommunikationsschnittstelle aktiviert
Messgerät entsperrt
Fehlermeldung
Leerrohrerkennung
Niedriger Batteriestand
Skalenendwert überschritten
Speicherfehler
S
Simulation aktiv
USB aktiv
März 2025
Main Menu
Untermenü
Meter Setup
Zeigt ein
Untermenü an

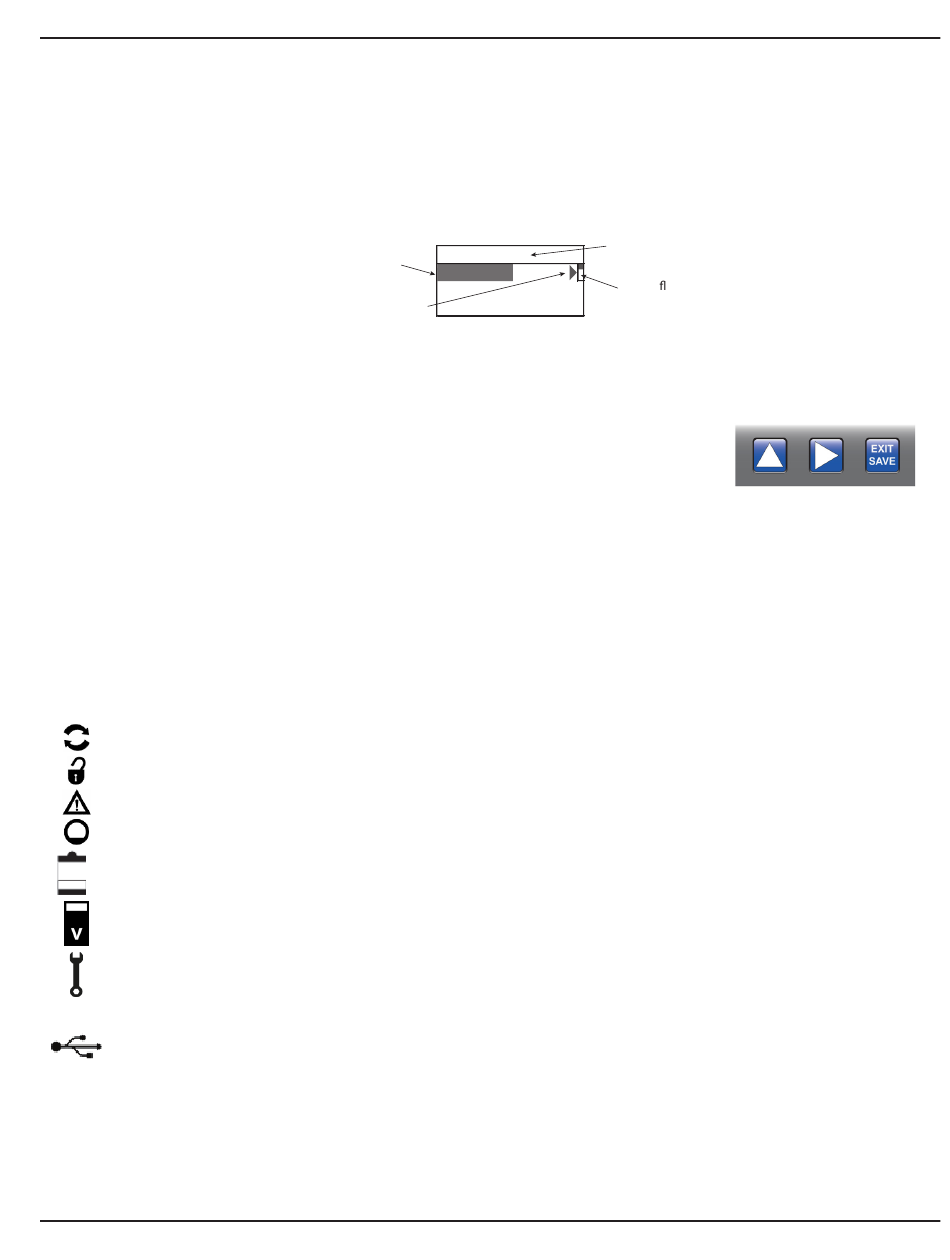

Abbildung 29: Bildschirmaufbau
