Fehlerbehebung

Trennen Sie alle Geräte von der Stromversorgung und lassen Sie sie von einem qualifizierten Servicetechniker reparieren, wenn einer der
folgenden Fälle eintritt:
Wenn ein Netzkabel oder der Stecker beschädigt oder verschlissen ist .
Wenn ein Gerät nicht normal funktioniert, obwohl die Betriebsanweisungen befolgt wurden .
Wenn ein Gerät Regen/Wasser ausgesetzt war oder wenn Flüssigkeiten hineingelangt sind .
Wenn ein Gerät fallen gelassen oder beschädigt wurde .
Wenn ein Gerät eine Leistungsveränderung aufweist, die auf einen Servicebedarf hinweist .

LED-Status-Anzeigen

Wenn die LEDs auf der Platine aktiv sind, zeigen sie den Status des Geräts an .
Mainboard
Main Board
LED1
LED2
März 2025
LED Gerätestatus
LED1 Spulenschleife angeschlossen
LED2 Kommunikation – Empfang
LED3 Kommunikation – Senden
LED5 Flash-Speicher aktiv
LED6 Digitalausgang 1
LED7 Digitalausgang 2
LED8 Digitaleingang
LED10 Stromversorgung EIN
LED13 USB, HOST-Modus
LED3
LED10

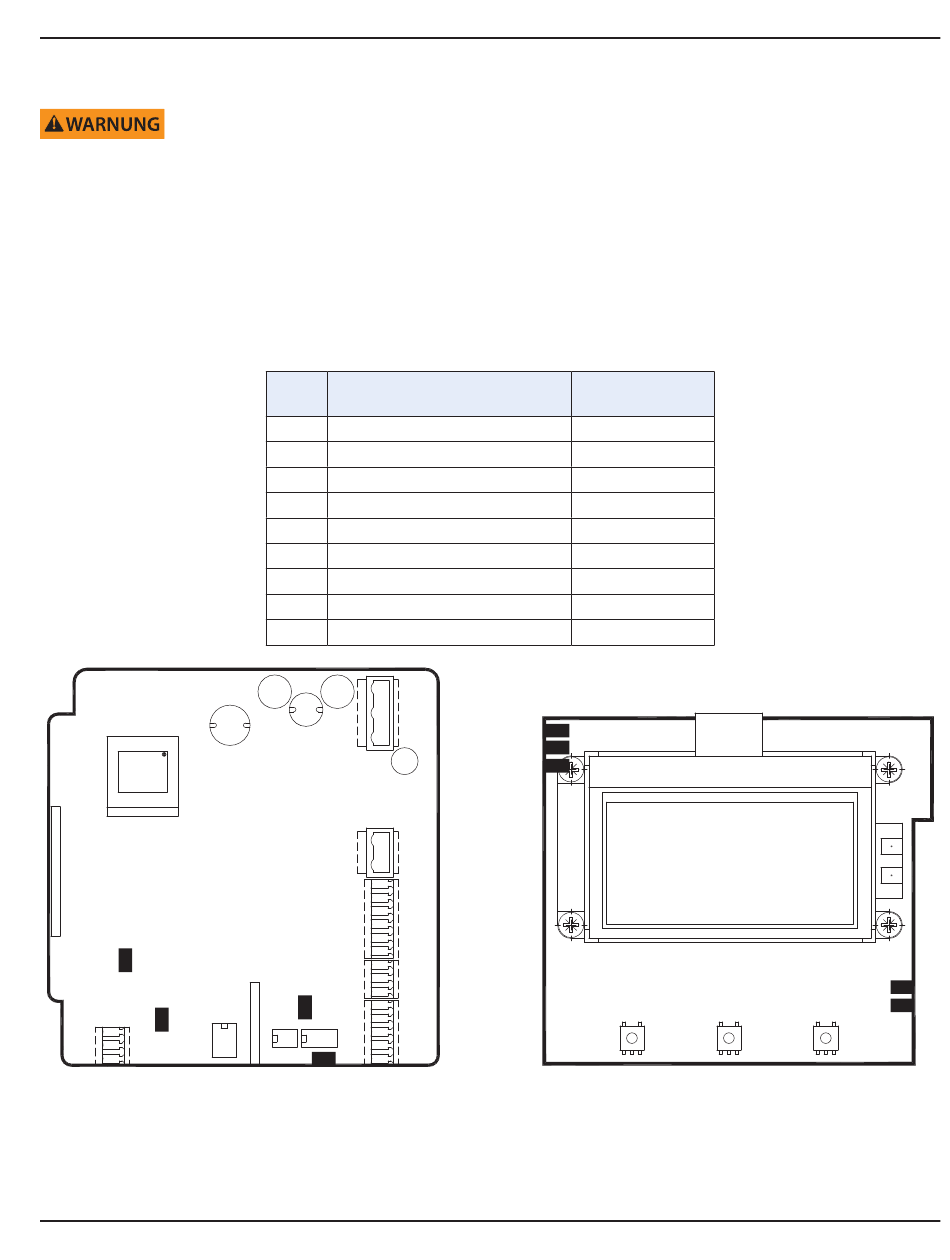

Abbildung 30: Positionen der LEDs
MAG-UM-03661-DE-07
Beschriftung auf
Platine
SPULE
RX
TX
DISK
OUT 1
OUT 2
EINGANG
POWER
USB
LED7
LED6
LED8
Display Board
Anzeigeplatine
Fehlersuche und -behebung
LED13
LED5
