User Guide | Überhitzungsregler, EKC 315A

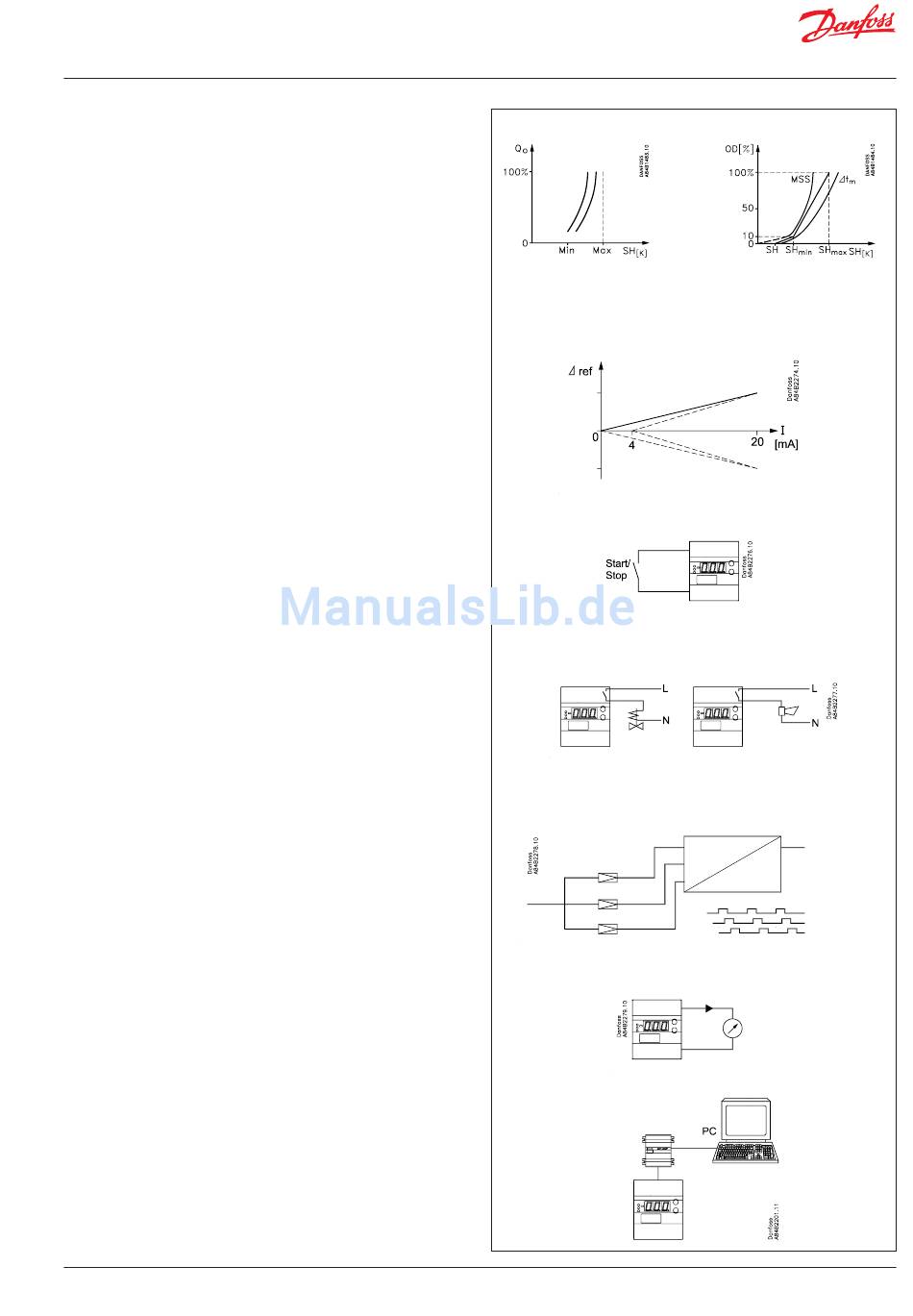

Wirkungsweise
Überhitzungsfunktion
Zwei Überhitzungsarten stehen zur Wahl:
• Adaptive Überhitzung oder
• Belastungsabhängige Überhitzung.
MOP
Die MOP-Funktion begrenzt den Öffnungsgrad des Ventils, so
lange der Verdampfungsdruck höher als der eingestellte MOP-
Wert ist.
Übersteuerungsfunktion
Über den analogen Eingang lässt sich eine Verschiebung des Tem-
peratur- oder des Überhitzungssollwerts vornehmen.
Als Signal kann entweder ein 0-20-mA-Signal oder ein 4-20-mA-
Signal dienen. Der Sollwert kann entweder in positive oder in
negative Richtung verschoben werden.
Externer Regelungsstart/-stopp
Über einen an die Eingangsklemmen 1 und 2 anzuschließenden
Kontakt lässt sich der Regler extern starten und stoppen.
Bei Unterbrechung der Verbindung wird die Regelung gestoppt.
Die Funktion ist anzuwenden wenn der Verdichter stoppt. Dabei
schließt der Regler das Magnetventil, und das Befüllen des Ver-
dampfers mit Kältemittel wird vermieden.
Relais
Das Relais des Magnetventils zieht bei Kältebedarf an.
Die Funktion des Alarmrelais bewirkt ein Schließen des Kontakts in
Alarmsituationen und bei spannungslosem Zustand des Reglers.
Modulierendes / pulsierendes Expansionsventil
Für 1:1-Anlagen (ein Verdampfer, ein Verdichter und ein Verflüssi-
ger) mit kleiner Kältemittelfüllung empfiehlt sich ICM.
Bei mit AKV-Ventil ausgestatteten Anlagen lässt sich die Leis-
tung, falls Folgemodule montiert werden, auf bis zu drei Ventile
verteilen. Der Regler sorgt für eine Verschiebung des Öffnungs-
zeitpunkts der AKV-Ventile, um ein gleichzeitiges Pulsieren zu
vermeiden.
Als Folgemodul kommen Regler des Typs EKC 347 zum Einsatz.
Analoger Ausgang
Der Regler ist mit einem analogen Stromausgang ausgestattet,
der sich entweder auf 0-20 mA oder 4-20 mA einstellen lässt. Das
Signal entspricht entweder der Überhitzung, dem Öffnungsgrad
des Ventils oder der Lufttemperatur.
Bei Einsatz eines ICM-Ventils dient das Signal zur Steuerung des
Ventils über das Stellglied ICAD.
PC-Bedienung
Der Regler kann mit Datenkommunikation ausgerüstet werden,
sodass er mit anderen Geräten in ADAP-KOOL® Kälteanlagenregel-
systemen gekoppelt werden kann. Damit lässt sich die Bedienung,
Überwachung und Daten erfassung von einem PC aus vornehmen
- entweder vor Ort oder in einer Überwachungszentrale.
© Danfoss | DCS (ADAP-KOOL®) | 2015-03
DKRCI.PS.RP0.D2.03 | 3
