Schaltplan Netzteilplatine; Schaltplan Steckplatine Pc80Pl - Pluggit Pluggcompact Pc80Wrg Betriebsund Installationsanleitung

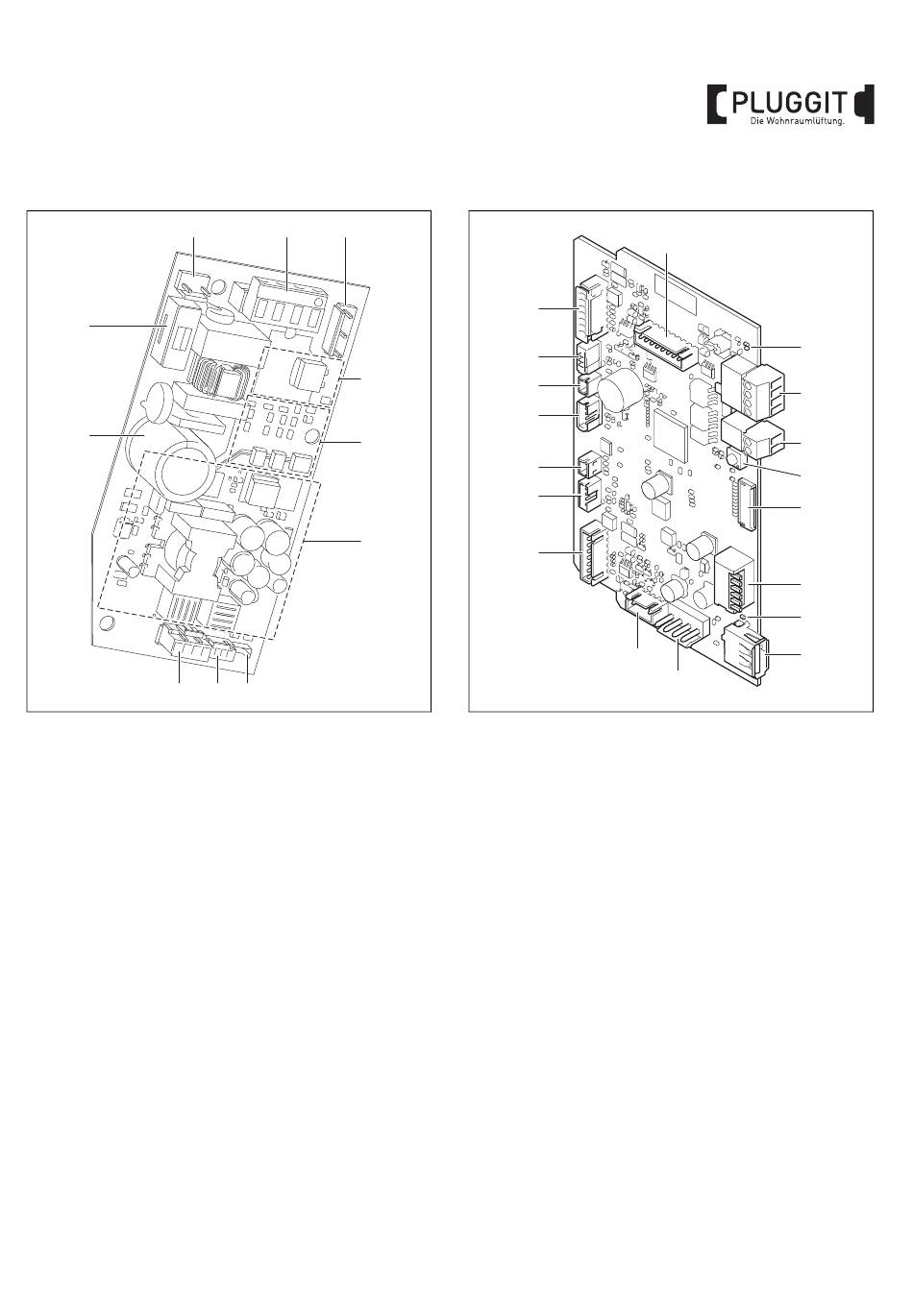

11.9. SCHALTPLAN NETZTEILPLATINE

63
73
72
71
63 Kontakt Ein-/Ausschalter
64 Haupt Ls-Anschluss
65 Anschluss Stromversorgung Vorheizregister
66 Vorheizregister Steuerung
67 Ls
PPZ
Bat
68 80 W Stromversorgung
12 V/24 V
69 Außenluftsensor Vorheizregister T2.1
70 Ls
PPZ
Bat
T2.1
71 Platine Stromversorgung
72 Klappensteuerungs-Kondensator
73 Sicherung
64 65
66
67
68
70 69
M+P-26A-2935

11.10. SCHALTPLAN STECKPLATINE PC80PL

90
89
88
87
86
85
84
83
74 Anschluss RF-/WLAN-Modul
75 Modbus Status-LED D1, D2
76 Modbus
77 Brandschutzanschluss
78 Reset
79 Anschluss Bedienteil
61 Kippcodierschalter
80 Status-LED D3
81 USB-Anschluss
82 Platine Stromversorgung
83 Ls
PPZ
Bat
T2.1
84 Motor Abluftventilator
85 Fortluftsensor T1.2/H1.2
86 Nicht belegt
87 Außenluftsensor T2.1/H2.1
88 Nicht belegt
89 Abluftsensor T1.1/H1.1
90 Motor Zuluftventilator
BIA Wohnraumlüftungsgerät PluggCompact PC80WRG/PC80ERG
74
75
76
77
78
79
61
80
81
82
M+P-26A-2936
67
