4.3.

WANDAUFBAU

Vor Beginn der Installation müssen die Informationen zum
Wandaufbau, Wandstärke und Überstand ermittelt werden.
Als Außenwandabschluss sind Wetterschutzgitter,
Laibungsgitter oder Außengrills möglich.

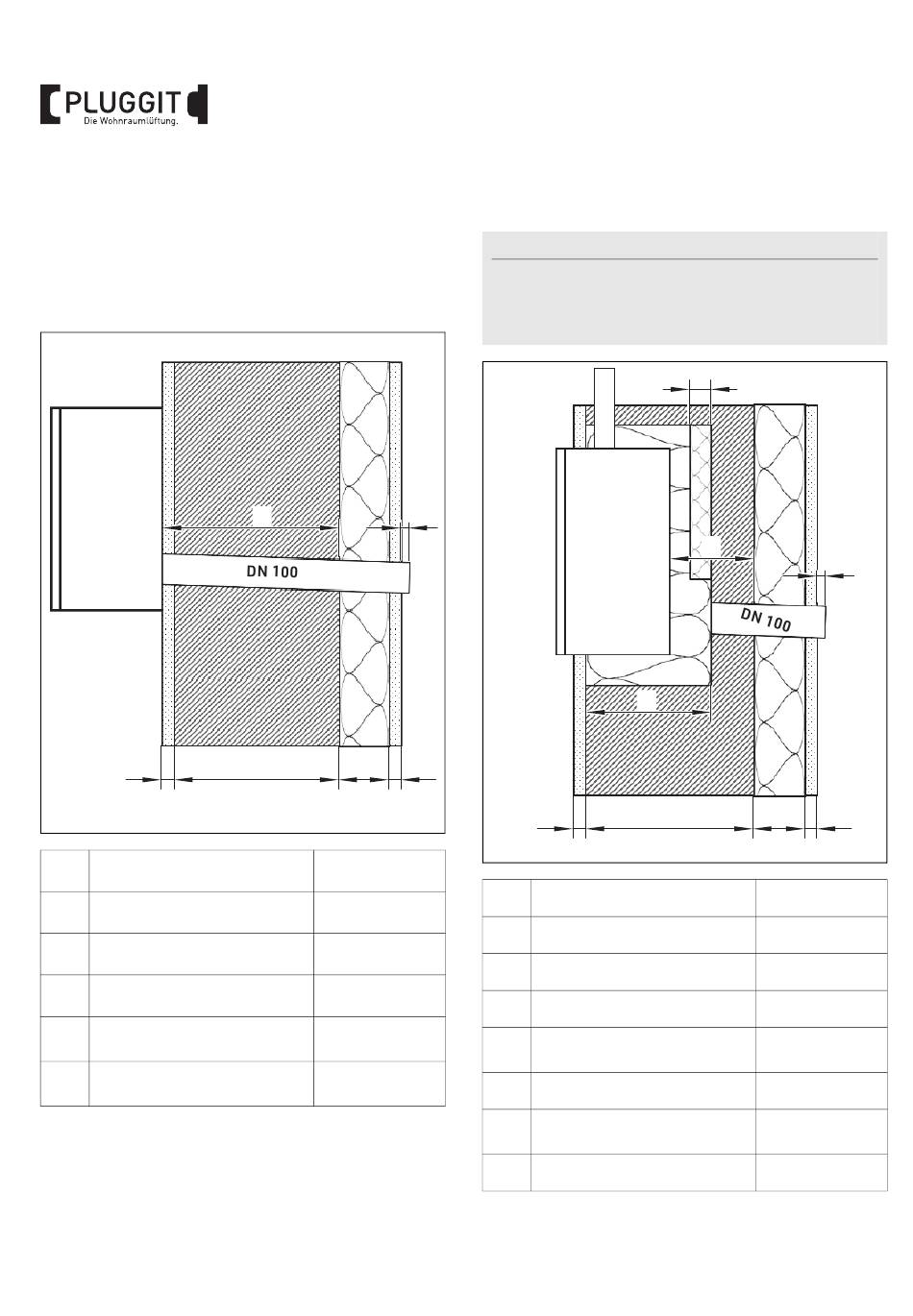

Wandaufbau für Aufputz-Wohnraumlüftungsgerät
A
A Innenputz
B Dicke Mauerwerk
C Dicke Dämmung
D Fassadenstärke
Überstand Außenluft- und
E
*
Fortluftleitung
Einbautiefe Außenluft- und
G
Fortluftleitung (+C, +E)
* Der Überstand muss je nach gewähltem Außenwandabschluss
zwischen 5-10 mm liegen.
12
BIA Wohnraumlüftungsgerät PluggCompact PC80WRG/PC80ERG
E
G
B C D
M+P-26A-2922
....................mm
....................mm
....................mm
....................mm
....................mm
....................mm
Wandaufbau für teilintegriertes Wohnraumlüftungsgerät
ohne/mit Zweitraumanschluss
Hinweis:
Je nach baulichen Gegebenheiten kann der Wandaufbau
abweichen. Die Mindesttiefe der Außenwand muss 240 mm
betragen. Entsprechend der Tiefe der Außenwand kann der
Einbaukörper um bis zu 139 mm gekürzt werden.
F
A
A Innenputz
B Dicke Mauerwerk
C Dicke Dämmung
D Fassadenstärke
Überstand Außenluft- und
E
*
Fortluftleitung
F Einbautiefe Einbaukörper
Einbautiefe Außenluft- und
G
Fortluftleitung (+C, +E)
H Einbautiefe Ergänzungsblock
* Der Überstand muss je nach gewähltem Außenwandabschluss
zwischen 5-10 mm liegen.
H
G
E
B C D
M+P-26A-2868
....................mm
....................mm
....................mm
....................mm
....................mm
....................mm
....................mm
....................mm
