2.3. Manueller Modus

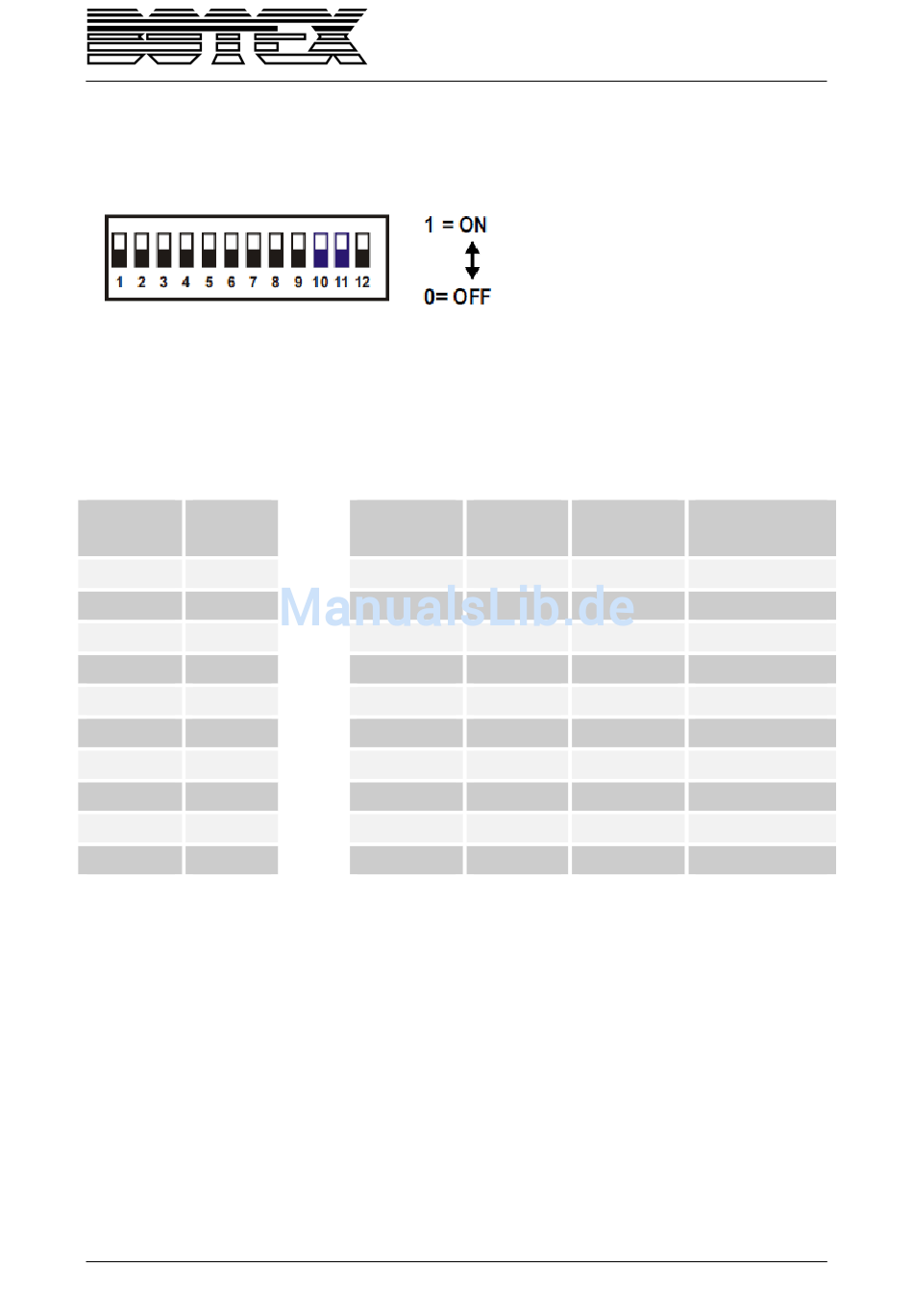

In diesem Modus muss sich der Dipswitch 10 und 11 auf der Position „Off" befinden.
Nun kann die Intensität des Lichts, der Kanäle 1-4, mit Hilfe der Dipswitches 1-8 geregelt, von 0-255
geregelt werden.
Die Dipswitches repräsentieren einen binären Wert und ermöglichen eine individuelle Einstellung der
Werte 0-255. Die binären Werte, sowie Beispiele um einzelne Dimmstufen zu erreichen, sind in der
folgenden Tabellen angegeben.
Dipswitch Binärer
Wert
1 1
2 2
3 4
4 8
5 16
6 32
7 64
8 128
Wert Dipswitch
„On"
1 1
2 2
3 1,2
4 3
5 1,3
6 2,3
7 1,2,3
8 4
9 1,4
10 2,4
7 / 12
Wert Dipswitch „On"
11 1,2,4
12 3,4
13 1,3,4
14 2,3,4
15 1,2,3,4
... ...
... ...
... ...
254 2,3,4,5,6,7,8
511 1,2,3,4,5,6,7,8
